circuitos
- Un circuito es una red eléctrica (interconexión de dos o más
componentes, tales como resistencias, inductores,
condensadores, fuentes, interruptores y semiconductores)
que contiene al menos una trayectoria cerrada.

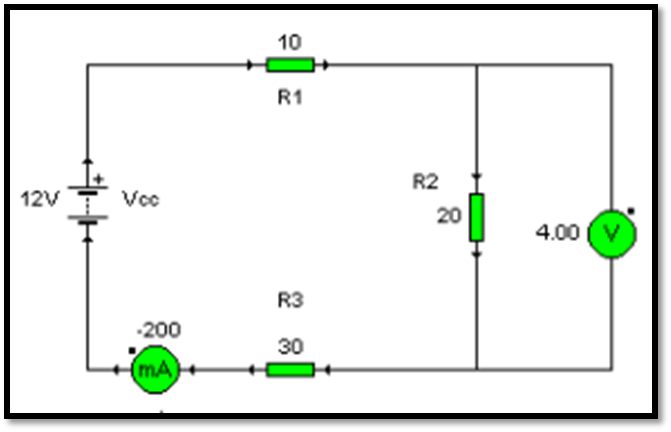

- Circuto Serie
- Es una configuración de conexión en la que los
bornes o terminales de los dispositivos (generadores,
resistencias, condensadores, interruptores, entre otros)
se conectan secuencialmente
- Formulas para calcular el circuito serie
- Resistenica Total
- Rt=R1+R2+R3=10Ω+20Ω+30Ω=
Rt=60Ω
- Voltaje Total
- Voltaje Parcial= V1=I*R1= 0.2*10 Ω=2v
V2=I*R2= 0.2*20 Ω=4v V3=I*R3=
0.2*30 Ω=6v
- Voltaje Total= Vt=V1+V2+V3=12v
- Intensidad Total
- 1=I2=I3=I4…. It=0.2A
- Potencia
- P=It*Vt=0.2A*12V=
=2.4w
- P=It*Vt=0.2A*12V=
=2.4w
- 1=I2=I3=I4…. It=0.2A
- Voltaje Parcial= V1=I*R1= 0.2*10 Ω=2v
V2=I*R2= 0.2*20 Ω=4v V3=I*R3=
0.2*30 Ω=6v
- Rt=R1+R2+R3=10Ω+20Ω+30Ω=
Rt=60Ω
- Resistenica Total
- Formulas para calcular el circuito serie
- Es una configuración de conexión en la que los
bornes o terminales de los dispositivos (generadores,
resistencias, condensadores, interruptores, entre otros)
se conectan secuencialmente

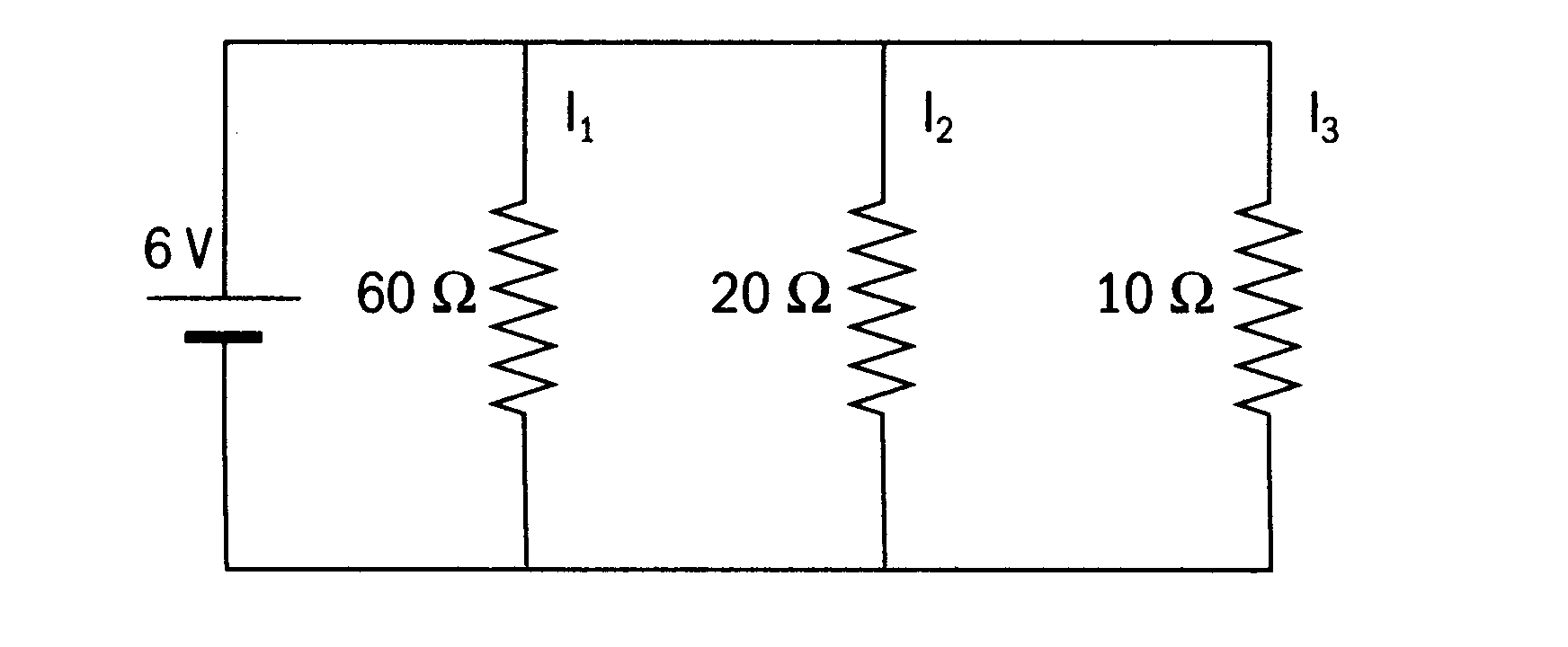

- Circuito Paralelo
- Es una conexión donde los puertos de entrada de todos los
dispositivos (generadores, resistencias, condensadores, etc.)
conectados coincidan entre sí, lo mismo que sus terminales de
salida.
- Formulas para calcular el circuito paraelo
- Voltaje Total
- Vt=V1=V2=V3.. Vt=6v
- Intensidad Total
- Intensidad Parcial= I1=V1/R1; I2=V2/R2…
I1=6V/60Ω=0.1A I2=6V/20Ω=0.3A
I3=6V/10Ω=0.6A
- Intensidad Total= It=I1+I2+I3..
It=0.1A+0.3A+0.6A= It=1A
- Resistencia Total
- Rt=1/(1/R1+1/R2+1/R3….) Rt=
1/(1/60Ω+1/20Ω+1/10Ω) Rt=
1/(0.016+0.05+0.1)=1/0.166=6.02A
- Potencia
- P=It*Vt=1A*6V= =6W
- P=It*Vt=1A*6V= =6W
- Rt=1/(1/R1+1/R2+1/R3….) Rt=
1/(1/60Ω+1/20Ω+1/10Ω) Rt=
1/(0.016+0.05+0.1)=1/0.166=6.02A
- Intensidad Parcial= I1=V1/R1; I2=V2/R2…
I1=6V/60Ω=0.1A I2=6V/20Ω=0.3A
I3=6V/10Ω=0.6A
- Vt=V1=V2=V3.. Vt=6v
- Voltaje Total
- Formulas para calcular el circuito paraelo
- Es una conexión donde los puertos de entrada de todos los
dispositivos (generadores, resistencias, condensadores, etc.)
conectados coincidan entre sí, lo mismo que sus terminales de
salida.
- Circuto Serie
