¿Qué es una turbomáquina?
Es una máquina cuyo elemento principal es un rodete (rotor) a través del cual pasa un fluido de forma continua, cambiando éste su cantidad de movimiento por acción de la máquina, dándose así una transferencia de energía entre la máquina y el fluido.
Es una máquina cuyo diseño se hace sin tener en cuenta la variación de la densidad o del volumen específico que pasa a través de la misma
Es la parte sistemática de una máquina capaz de hacer funcionar el sistema, transformando algún tipo de energía (eléctrica, de combustibles fósiles, etc.), en energía mecánica capaz de realizar un trabajo.
Según el principio de funcionamiento, ¿Cuáles de los siguientes grupos de máquinas consumen trabajo?
Turbinas y motores
Bombas y Compresores
Bombas y Motores
¿Cuál de los siguiente aspectos toma en cuenta una turbo máquina térmica?
Es aquella donde el fluido experimenta una variación de la densidad en su paso a través de la máquina, es decir el fluido se considera compresible.
Es aquella donde su diseño se hace sin tener en cuenta la variación de la densidad o del volumen específico a través de la máquina
Según el recorrido de flujo a través de los alabes, ¿qué tipo de turbo máquina representa la siguiente imagen?
Radial
Axial
Mixta

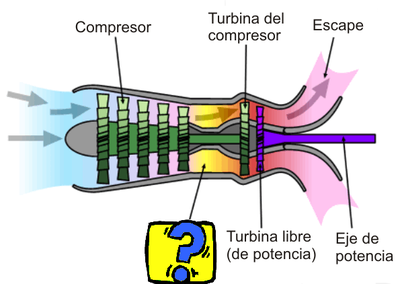

Diga qué falta donde está el signo de interrogación.
Difusor
Cámara de estancamiento
Cámara de Combustión
¿Qué es una propiedad de estancamiento?
Son aquellas que sí dependen de la cantidad de sustancia o del tamaño de un cuerpo, son magnitudes cuyo valor es proporcional al tamaño del sistema que describe
Estado que obtendría un fluido en movimiento si sufriera una desaceleración adiabática reversible hasta llegar a velocidad cero.
Son aquellas que no dependen de la cantidad de sustancia o del tamaño de un cuerpo, por lo que el valor permanece inalterable al subdividir el sistema inicial en varios subsistemas, por este motivo no son propiedades aditivas.
¿Qué representa el siguiente término dentro de la ecuación De Euler?
Representa la energía transferida debido al cambio en la energía cinética absoluta del fluido al atravesar la turbo máquina.
Representa la energía transferida debido a las fuerzas centrífugas a medida que el fluido se mueve en dirección radial.
Representa la energía transferida debido al cambio en la energía cinética relativa del fluido en la turbo máquina.

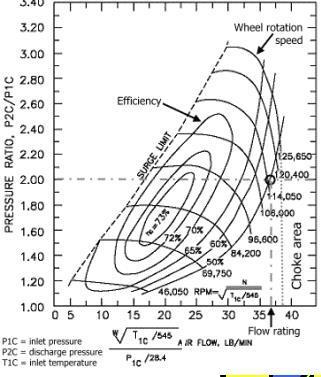

El siguiente mapa de operación pertenece a …
Una turbina
Compresor

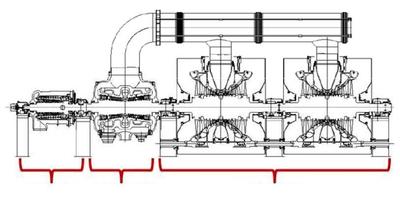

En la siguiente imagen, diga (De izquierda a derecha) ¿Cuál es el orden correcto en el que deberían estar dispuestas las turbinas?
Baja, media y alta presión
Media, baja y alta presión
Alta, media y baja presión
¿Qué particularidades se dan en las turbinas a baja presión?
Aumento de flujo volumétrico y condensación
Disminución de flujo volumétrico y evaporación
Ninguna de las anteriores.
¿Qué efectos importantes produce la condensación en la turbo máquina?
Producción de pérdidas
Erosión de los álabes
Todas las anteriores
Ninguna de las anteriores
Para las turbo máquinas térmicas, ¿Qué dice la regla de Baumann?
Se estima 1% de pérdidas por 1% de humedad
No hay relación entre la humedad y las pérdidas
Se estima 1% de pérdidas por 10% de humedad
¿Los mecanismos existentes para refrigeración de álabes son?
Por convección, por película y por condensación
Por radiación, por conducción y por convección
Por convección, por impacto, por película y por transpiración.
Cuando la relación de compresión Rc > 2 ¿Estamos hablando de…?
Ventilador
Soplador
¿Qué función cumple el rotor dentro del compresor?
C2>C1, P2>P1 y W2<W1
C2>C1, P2>P1 y W2>W1
C2<C1, P2>P1 y W2=W1
¿Cuáles son las inestabilidades más importantes en los compresores?
Entrada en pérdida y entrada en pérdida rotativa
Entrada en pérdida, entrada en pérdida rotativa y bombeo
¿Cómo se comportan las isóbaras en el diagrama de Mollier para una turbina y un compresor?
Diverge para ambos casos
Converge para ambos casos
Diverge en turbinas y converge en compresores
Complete con las palabras correctas la siguiente afirmación: “La compresión es más eficiente a _____ temperaturas y la expansión a ______ temperaturas”
Altas, bajas
Bajas, bajas
Bajas, Altas
Diga si es verdadero o falso la siguiente afirmación “La eficiencia de una turbina es más alta que la de cada una de sus etapas. Y la eficiencia de una etapa de compresión es más alta que la de toda la máquina.”
Verdadero
Falso
¿Qué expresa la eficiencia total a total en una turbina?
Se emplea cuando no se aprovecha la energía cinética a la salida de la Turbina.
Expresa el aprovechamiento de la energía cinética a la salida de la Turbina.
¿La eficiencia politrópica es constante por definición?
Sí
No
¿ La eficiencia politrópica es función de la relación de presiones?
¿La forma aerodinámica de los álabes es la responsable de la transformación de la energía entre el fluido y la máquina?
¿ En un álabe, como se define la línea de cuerda?
Es la distancia máxima entre la línea de curvatura media y la línea de cuerda.
Es la línea media entre el extradós y el intradós.
Es una línea recta que une el borde de ataque y el borde de fuga del perfil.
¿ En un álabe, como se define el radio del borde de ataque?
Es una medida del afilamiento del borde de ataque.
Complete el espacio en blanco. En un perfil aerodinámico se busca ____________ la sustentación y ___________ el arrastre.
Minimizar; maximizar
Maximizar; minimizar
Minimizar; minimizar
La velocidad en la dirección radial para un compresor axial es igual a:
1
Tiende a infinito
0
En un compresor axial, la velocidad axial Cx:
Tiende a infinito en cada una de las etapas
Tiende a cero en cada una de las etapas
Es igual en todas las etapas
Flujo en régimen “incompresible” implica:
Número de alabes igual a 1
Número de alabes igual a 0
Número infinito de alabes
Numero finito de álabes
Herón de Alejandría (120 a.C.) demuestra que se puede obtener movimiento rotativo a través de la expansión de vapor a través de toberas:
En las turbinas axiales, bajo ciertas suposiciones es posible llegar a la conclusión de que una turbina de acción se puede transferir cerca del __________ de trabajo que en una de reacción
doble
triple
cuádruple
quíntuple
Smith (1965) obtuvo una correlación de rendimiento, basada en datos obtenidos de 570 turbinas a gas de aviación de Rolls Royce.
Una turbina puede operar fuera de sus parámetros de diseño:
Máquina que sirve para que un fluido compresible gane energía, generalmente bajo la forma de energía de presión.
Bomba centrífuga
Dínamo
Turbina francis
Ventajas del compresor centrifugo vs axial
Mayor robustez, seguridad y bajos costos de fabricación
Mayor número de etapas
Menores presiones de trabajo
¿En compresores centrífugos, la deflexión entre etapas incrementa las pérdidas de presión total y aumenta el riesgo de separación de capa límite?
Los compresores de alta relación de compresión, requieren de pre-rotación del flujo a la entrada del compresor para reducir las altas velocidades relativas que provocan efectos de número de Mach.
¿Qué parte de un compresor centrífugo incrementa el momento angular del fluido?
Impulsor
Voluta
Álabe
¿Qué parte de un compresor centrífugo recolecta el fluido proveniente del difusor y lo conduce a la descarga?
¿A qué condición se llega cuando se alcanza la velocidad del sonido en alguno de los pasajes de un compresor centrífugo?
Stall
Bombeo
Choke
Es el menor flujo másico en el que es posible la operación estable
Límite de bombeo
