• CABLEADO ESTRUCTURADO

• consiste

•  En cables de par trenzado protegidos o  no protegidos en el interior de un edificio con el propósito de implantar una red de área local, hay variedad de tipos de cable.

• estos son

• Cableado Horizontal

• Cableado Vertical

• Es

• la porción del cableado del sistema de telecomunicaciones que se extiende  desde el armario de telecomunicaciones a la toma de usuario o vicerversa.

• Este

• se divide por categorías

• Son

• Categoria 1

• Este

• se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos.

• Categoria 2

• Este

• puede transmitir datos a velocidades de hasta 4 Mbps.

• Categoria 3

• Este

• se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbps.

• Categoria 4

• Este

• se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbps.

• Categoria 5

• Este

• puede transmitir datos a velocidades de hasta 100 Mbps. O 100 BaseT

• Categoria 6

• Este

• Redes de alta velocidad hasta 1Gbps (Equipos)

• Estas

• Tienen las siguientes normatividades

• Son

• No se permiten puentes, derivaciones y empalmes a lo largo de todo el trayecto del cableado.

• Se debe considerar su proximidad con el cableado eléctrico que genera altos niveles de interferencia electromagnética y cuyas limitaciones se encuentran en el estándar ANSI/EIA/TIA 569.

• La máxima longitud permitida independientemente del tipo de medio de Tx utilizado es 100m = 90 m + 3 m usuario + 7 m patch pannel.

• Es

• Interconexión entre los armarios de telecomunicaciones, cuarto de equipos y entrada de servicios.

• Tiene

• Tipos de cable

• Son

• Multipar UTP y STP

• Fibra óptica Multimodo y Monomodo.

• Estos

• Tienen cierta distancia

• Es

• UTP 800 metros.

• STP 700 metros.

• Esta

• Tiene cierta distancia

• Es

• Fibra MM 62.5/125um 2000 metros

• Tiene varios conectores

• Son

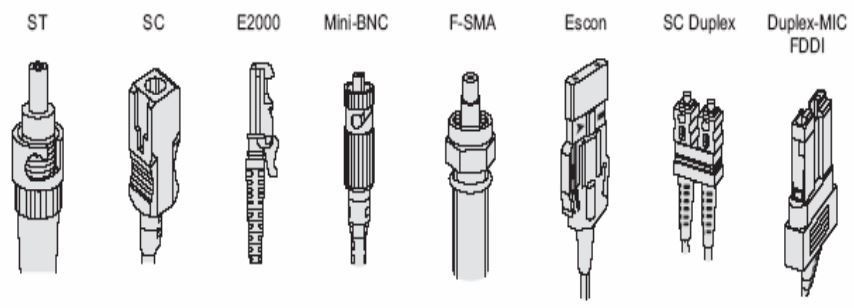

• Conectores Fibra Optica (image/jpeg)

• es

• Cableado de un edificio o una serie de edificios que permite interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes servicios que dependen del tendido de cables como datos, telefonía , control, etc.

• Tiene

• Área de Trabajo

• Este

• Se extienden de la toma/conector de telecomunicaciones o final del sistema del cableado horizontal, hasta el equipo  de la estación y esta fuera del alcance de la norma EIA/TIA 568A.

• No se limita a Teléfonos, Terminales de datos y Computadoras.

• Se le deben hacer ciertas consideraciones cuando se diseña el cableado de las áreas de trabajo.

• Cableado de las aéreas de trabajo generalmente no es permanente y debe ser fácil de cambiar.

• Tiene una longitud máxima del cable horizontal, se ha especificado que el cable del parcheo empleado en el área tiene una longitud máxima de 3 M

• Cuarto de Telecomunicaciones

• es

• El área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones

• Este

• Tiene un espacio que no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones

•  cuarto de telecomunicaciones debe ser  capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado

•  El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de  telecomunicaciones

• A demás

• Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo

• No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio

• Sala de Equipos

• Se define como el espacio donde residen los equipos de telecomunicaciones comunes de un edificio (PBX, centrales de video, Servidores, etc)

• En ella

• Solo se admiten equipos directamente relacionados con los sistemas de telecomunicaciones

• su diseño se debe prever tanto para equipos actuales como para equipos a implementar en el futuro

• Su tamaño mínimo recomendado es 13.5 m2

• Si un edificio es compartido por varias empresas la Sala de Equipos puede ser compartido

• Entrada de Comunicaciones

• -Cableado Horizontal-Cableado Vertical-Área de Trabajo-Cuarto de Telecomunicaciones-Sala de Equipos

• Subsistemas

• En la partde del cableado el MCC  que significa main cross conect es el patch panel y va dentro del side. Mientras que el HCC y el ICC se determinan principalmente por la posicion de los IDF.
