MÁQUINAS CORRIENTE CONTINUA

Motores
1. Control de velocidad
  1. Fácil y simple
2. Sentido de giro
  1. Invirtiendo la polaridad de la fuente
3. Transforma energía eléctrica en energia mecánica
4. Regulación de velocidad
  1. Porcentaje de variación de la velocidad con carga respecto a la velocidad de vacio

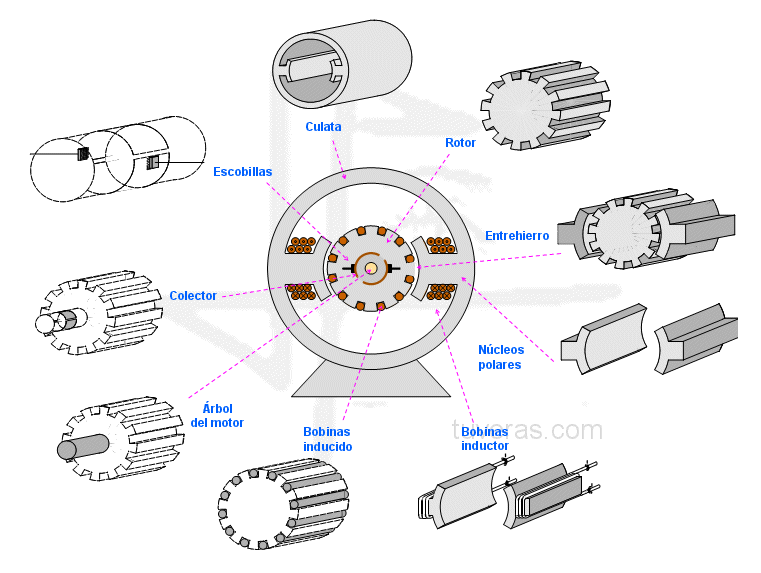

5. Partes constitutivas
6. Tipos
  1. Excitación independiente
    1. Es aquel cuyo circuito de campo se alimenta de una fuente de potencia de voltaje constante independiente
  2. Imán permanente
    1. No requieren devanados de compensación, se puede encontrar en tamaños hasta de 10 hp.
  3. autoexcitados
    1. Serie
      1. El flujo es directamente proporcional a la corriente del inducido
    2. Compuesto
      1. Incluye tanto un campo en derivación como un campo en serie
    3. Shunt
      1. Es aquel cuyo circuito de campo obtiene su potencia directamente a través de las terminales del inducido del motor

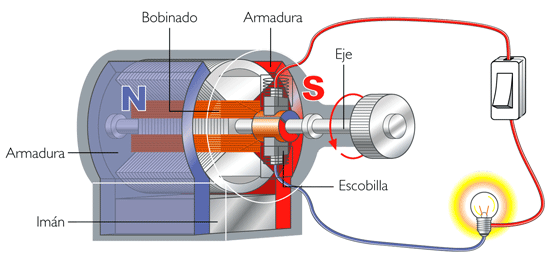

Generadores
1. Transforma energía mecánica en energía eléctrica.
2. Tipos
  1. Excitación separada
    1. El flujo de campo se deriva de una fuente de potencia separada independientemente del genererador en si mismo.
  2. Derivación
    1. El flujo de campo se deriva de la conexión del circuito de campo directamente a través de los terminales del generador
  3. Serie
    1. El flujo de campo se produce por la conexión del circuito de campo en serie con el inducido del inductor
  4. Compuesto acumulativo
    1. En él estan presentes tanto el campo en derivación como el campo en serie y sus efectos son aditivos
  5. Compuesto diferencial
    1. En él se encuentran tanto el campo en derivación como el campo en serie y sus efectos son aditivos
3. Partes constitutivas
