Maquinas de Corriente Continua

Description

Mind Map on Maquinas de Corriente Continua, created by Hernan Arevalo on 07/08/2014.
Hernan Arevalo
Mind Map by Hernan Arevalo, updated more than 1 year ago
Hernan Arevalo
Created by Hernan Arevalo over 10 years ago
38
1

Resource summary

Maquinas de Corriente Continua
  1. Motores
    1. Devanado serie
      1. Tiene el devanado de campo y la armadura conectados en serie
        1. Con un par aplicado bajo la Corriente sube, y la velocidad tambien asta la posible destrucción.
          1. El par no se acopla por mecanismos de bandas al motor
            1. Esquema
            2. Devanado derivado
              1. Conocido como Shunt
                1. Su armadura esta en paralelo com el devanado de campo
                  1. Sin carga no aumenta la corriente, y no adquiere velocidad asta su posible destruccion.
                    1. Esquema
                    2. Dervanado compuesto
                      1. Conexion compuesta de motor serie y shunt
                        1. mayor control de velocidad respecto a la carga
                          1. se divide en:
                            1. Compound Largo
                              1. Compound Corto
                              2. Esquema
                              3. Imán Permanente
                                1. Utilizados en servomotores para controlar la posición
                                  1. Se han fabricado este tipo de motores por encima del 1MW para accionar submarinos

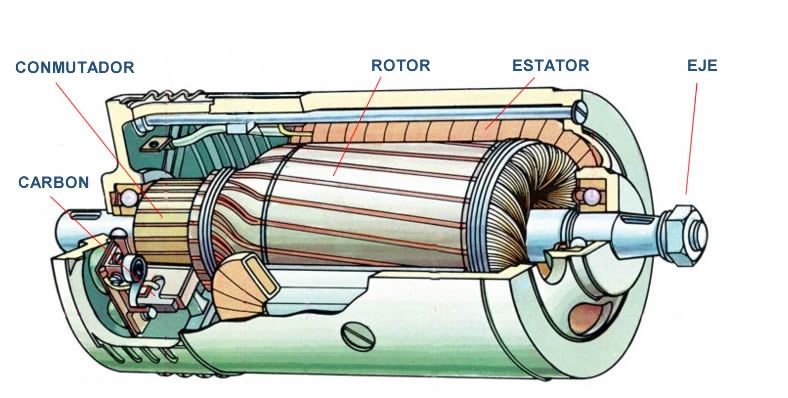

                                  2. Partes principales
                                  3. Generadores
                                    1. Conocidos como Dinamos; convierte energía mecánica en eléctrica en forma de corriente continua

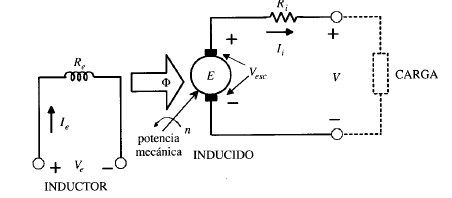

                                      1. Esquema eléctrico
                                      2. La principales conexiones para la excitación son las mismas que los motores
                                      3. Principio de funcionamiento
