Hardware

Annotations:

  • Partes tangibles del equipo de un sistema informático.
  1. Dispositivos No críticos

    Annotations:

    • Funcionales y complementarios al hardware crítico

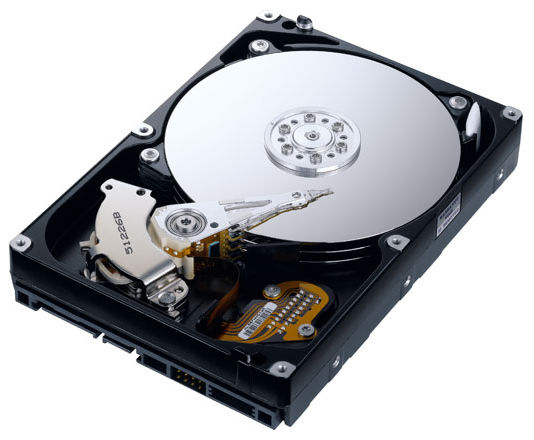

    1. Disco duro / Hard Disk Drive

      Annotations:

      • Medio de almacenamiento masivo de información por excelencia.

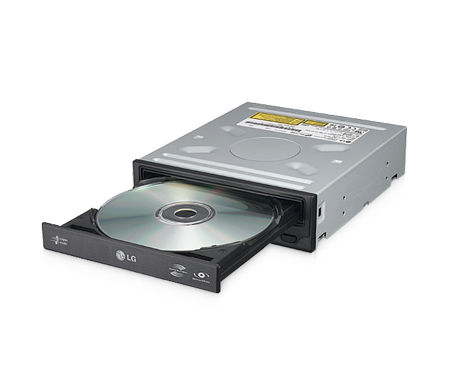

      1. Unidad óptica

        Annotations:

        • Dispositivos capaces de leer, escribir y reescribir datos por medio de un rayo láser en la superficie plástica del disco.
        1. Dispositivo de sonido

          Annotations:

          • Toma lasseñales digitales y las convierte en analógicas para que éstas puedan vibrar en las membranas de un altavoz o  parlante. También realiza este proceso a la inversa.
          1. gabinete / case

            Annotations:

            • La estructura metálica o plástica, cuya función consiste en albergar y proteger los componentes internos
            1. Refrigeración

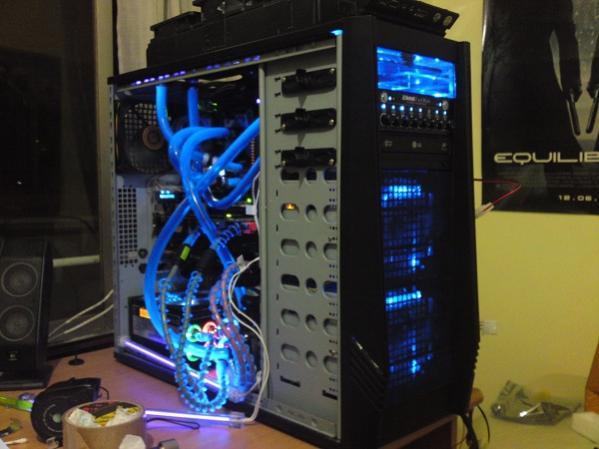

              1. Líquida

                Annotations:

                • Utiliza agua en vez de disipadores de calor y ventiladores y logra así excelentes resultados en cuanto a temperaturas, y con enormes posibilidades de overclock.
                1. Por aire

                  Annotations:

                  • Consiste en renovar constantemente el aire que está en contacto con los componentes para igualar la temperatura a la ambiental.
                  1. Pasiva

                    Annotations:

                    • consiste en el uso de disipadores, conjunto de láminas metálicas, por donde se expande el calor de un componente y se enfrían con facilidad debido a la superficie que tienen.

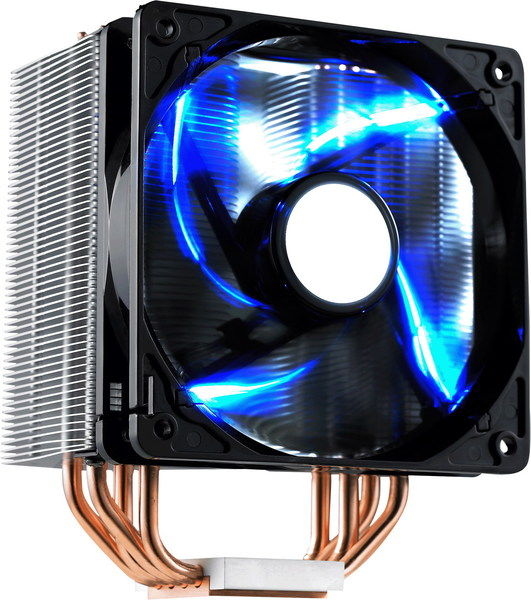

                    1. Activa

                      Annotations:

                      • consiste en juntar un ventilador con un disipador. La combinación de estos dos componentes permite enfriar mucho más los procesadores y chips gráficos.
                    2. Termoeléctrica

                      Annotations:

                      • Hace que una variación de corriente pueda producir calentamiento o enfriamiento. Consiste en pasar una corriente eléctrica entre dos metales semiconductores conectados entre sí. Al pasar la electricidad se transfiere una diferencia de temperatura enfriando la zona caliente y calentando la fría.

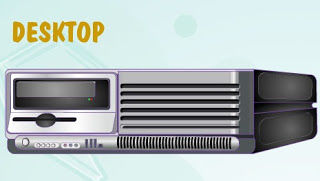

                    3. Desktop

                      Annotations:

                      • Gabinete de escritorio. Su formato es horizontal. Está hecha para descansar sobre una mesa y usualmente soporta el monitor.
                      1. Torre

                        Annotations:

                        • Se utiliza principalmente en los “servidores de red”, ya que por su tamaño almacena más componentes.

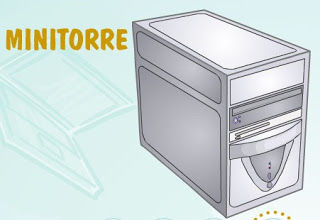

                        1. Minitorre

                          Annotations:

                          • La mayoría de computadoras ensambladas (genéricas) lo utilizan. La calidad de los materiales con los que es construido no responde a la necesidad de soportar el monitor

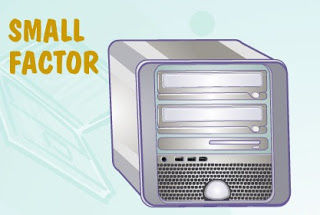

                          1. Small Factor

                            Annotations:

                            • Son gabinetes de tamaño muy pequeño y diseño modernista, algunos llegan a parecer un libro grueso

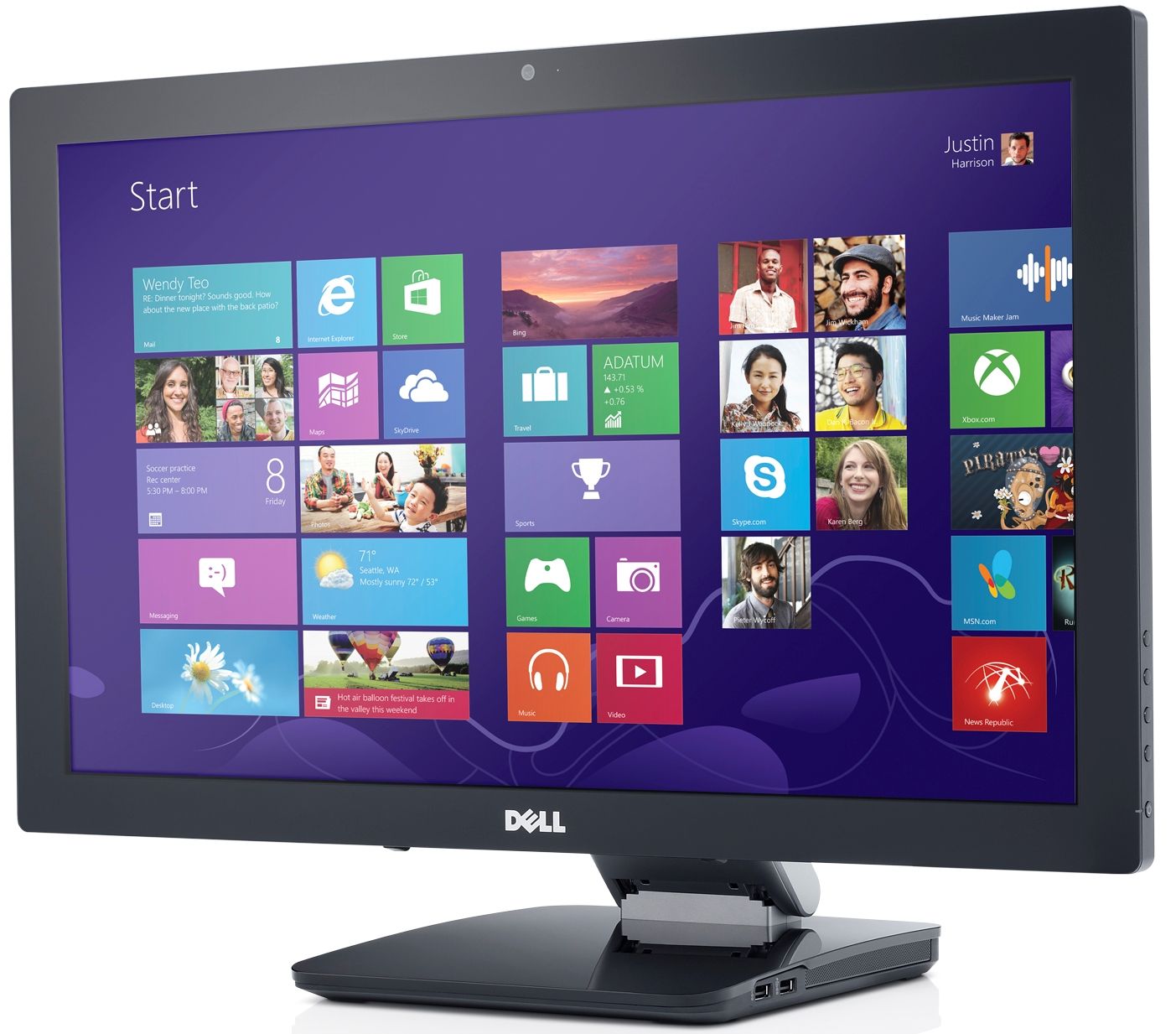

                          2. Monitor

                            Annotations:

                            • No es un dispositivo crítico para el fun-cionamiento de la PC, pero sí lo es para poder utilizarla y operarla.
                          3. Dispositivos críticos

                            Annotations:

                            • Dispositivos necesarios para que la PC pueda arrancar.
                            1. tarjeta madre / motherboard

                              Annotations:

                              • Componente en donde se interconectan todos los dispositivos de la PC, es el componente más importante de la PC.
                              1. PCB / Circuito Impreso

                                Annotations:

                                • El motherboard está construido bajo este concepto, es decir que la placa base es el medio para sostener componentes electrónicos de dos modos mecánicamente y electrónicamente.
                                1. Ranuras RAM

                                  Annotations:

                                  • Son los conectores de la memoria principal del ordenador, la RAM. Cuentan con muescas de posición para diferenciar las tecnologías y se alimentan con distintos voltajes.
                                  1. Slots de expansión de video

                                    Annotations:

                                    • Actúan como interfaz (intermediario) entre el motherboard y lo que se conoce como placa o tarjeta de video.
                                    1. Parlante interno del motherboard

                                      Annotations:

                                      •  Funciona independientemente de los dispositivos de hardware. Este pequeño altavoz es el que nos permite escuchar los pitidos (beeps) de diagnóstico para saber en qué instancia se generan los problemas de hardware
                                      1. Panel frontal

                                        Annotations:

                                        • Su función es conectar la botonera de mando central de la PC que se compone del botón de encendido o Power, la tecla de Reset, el LED on/off (encendido/apagado) y el LED de carga de disco duro.
                                        1. Ranuras de contacto para el microprocesador

                                          Annotations:

                                          • Es donde se insertan los pines o contactos de la pastilla del procesador.
                                          1. Buses

                                            Annotations:

                                            • Cantidad de pistas en cuyo interior corren los datos de información
                                            1. Bus de datos

                                              Annotations:

                                              • Es por medio de este bus que los dispositivos pueden comunicarse entre sí. De esta manera, si uno de los dispositivos tiene que enviarle un dato a otro, debe hacerlo por este medio.
                                              1. Bus de direcciones

                                                Annotations:

                                                • Para que todos los dispositivos de la PC puedan comunicarse sin errores, cada uno de ellos debe estar referenciado mediante una dirección, de lo contrario no podrían diferenciarse uno de otro.
                                                1. Bus de control

                                                  Annotations:

                                                  • Transporta señales de estado de las operaciones efectuadas por la CPU (microprocesador) entre todos los dispositivos de la PC.
                                                  1. Bus dedicado

                                                    Annotations:

                                                    • Hacemos referencia a una súper autopista por donde corren los datos. Eliminan los cuellos de botella que se generaban por la enorme cantidad de datos que esperaban para procesarse. Además, el puente sur se comunica, mediante un bus dedicado, al puente norte.
                                                    1. Hypertransport
                                                    2. Front Side Bus

                                                      Annotations:

                                                      • El procesador se vincula con el puente norte mediante un bus conocido como Front Side Bus (FSB).
                                                    3. Chipset

                                                      Annotations:

                                                      • Grupo de chips esencialmente diseñados para realizar determinadas tareas. El chipset establecerá la performance del motherboard, de allí su radical importancia.
                                                      1. Puente Norte / Northbridge

                                                        Annotations:

                                                        • Se comunica con el bus de la CPU (microprocesador), el bus de memoria RAM y los buses de video.
                                                        1. Puente Sur / Southbridge

                                                          Annotations:

                                                          • cuya función es comunicarse con todos los demás buses de los dispositivos, como por ejemplo: el bus del disco duro, el de sonido, el bus USB, entre otros.
                                                          1. Hypertransport

                                                            Annotations:

                                                            • Esta tecnología consiste en conectar dos chipset o por medio de un bus dedicado con un gran ancho de banda.
                                                          2. Slots de expansión

                                                            Annotations:

                                                            • Mediante los denominados slots de expansión, podemos agregar placas de red, placas de sonido y puertos extras. La importancia de estos slots radica justamente en la capacidad de expandir el rendimiento de una determinada PC.
                                                            1. Conectores de datos

                                                              Annotations:

                                                              • Funcionan como interfaz entre un determinado dispositivo y el controlador del motherboard.
                                                              1. IDE

                                                                Annotations:

                                                                • Integrated Development Environment. Consiste en una ficha soldada a la placa base con 40 pines y una muesca de posición para asegurar la correcta conexión. El bus IDE soporta como máximo hasta dos dispositivos por canal.  En la actualidad los motherboards solamente poseen uno por una cuestión de compatibilidad, ya que han sido reemplazados por la tecnología SATA.
                                                                1. SATA

                                                                  Annotations:

                                                                  • Serial Advanced Technology Attachment. Sirve de interfaz a los discos duros y a las unidades ópticas que utilizan esta tecnología. Se trata de una ficha soldada al motherboard que posee 7 pines y una muesca de posición para evitar su mala conexión.
                                                                  1. FDC

                                                                    Annotations:

                                                                    • Floppy Disk Controller. Se utiliza para la conexión de las obsoletas disqueteras.
                                                                  2. Dispositivos integrados
                                                                    1. Zócalo / socket

                                                                      Annotations:

                                                                      • Sobre el se coloca la pastilla del procesador. Funciona como interfaz entre el circuito integrado del motherboard y el microprocesador. En otras palabras, es el encargado de hacer funcionar el procesador.
                                                                      1. Guillotina

                                                                        Annotations:

                                                                        • Sistema de anclaje del socket.
                                                                        1. Ranuras de contacto

                                                                          Annotations:

                                                                          • Donde se insertan los pines o contactos de la pastilla del procesador.
                                                                        2. Panel trasero

                                                                          Annotations:

                                                                          • En el se encuentran el conector de video, las entradas y las salidas de audio y la interfaz de red. También hay en este panel conectores para el teclado, el mouse y los puertos USB, entre otros.
                                                                        3. Tabiques de posición
                                                                          1. ROM

                                                                            Annotations:

                                                                            • Read Only Memory o memoria de sólo lectura, tipo de memoria no volátil que aloja pequeños programas. Estos programas tienen funciones muy específicas y si bien no se pueden borrar, se pueden reescribir o modificar algunos de sus parámetros.
                                                                            1. BIOS

                                                                              Annotations:

                                                                              • Basic Imput Output System o sistema básico de entradas y salidas.
                                                                              1. POST

                                                                                Annotations:

                                                                                • Rutina de órdenes conocida con el nombre de POST Power ON Self Test o prueba automática de encendido. Su función es realizar una prueba inicial del hardware crítico del sistema.
                                                                                1. SETUP

                                                                                  Annotations:

                                                                                  • Un pequeño programa que aloja los parámetros básicos de configuración del hardware, es decir, del motherboard y de gran parte de los dispositivos que se agreguen a la placa base.
                                                                              2. Batería circular

                                                                                Annotations:

                                                                                • Cuya función es mantener estables los parámetros definidos en el SETUP.
                                                                                1. Conectores de alimentación

                                                                                  Annotations:

                                                                                  • Todos los componentes electrónicos necesitan de alimentación (eléctrica) para funcionar, el motherboard tiene algunos conectores de alimentación que son de suma importancia.
                                                                                  1. Conector ATXII

                                                                                    Annotations:

                                                                                    • Con una capacidad de 24 pines. Se trata de una ficha que posee unas muescas de posición precisamente para evitar su mal conexionado. También cuenta con una traba de sujeción para evitar que se desconecte.
                                                                                    1. Conector auxiliar

                                                                                      Annotations:

                                                                                      • Se trata de una ficha similar a la detallada anteriormente pero con una capacidad de sólo 4 pines. Este conector brinda la energía extra necesaria para el correcto funcionamiento del procesador.
                                                                                    2. CNR

                                                                                      Annotations:

                                                                                      • Communication and Networking Riser, Elevador de Comunicación y Red. Es una ranura de expansión en la placa madre para dispositivos de comunicaciones como módems, tarjetas Lan o USB.
                                                                                    3. microprocesador / CPU

                                                                                      Annotations:

                                                                                      • Es el circuito integrado central y más complejo de un sistema informático. El "cerebro"  de la computadora.
                                                                                      1. Procesadores con Núcleo
                                                                                        1. Dual Core/DUO

                                                                                          Annotations:

                                                                                          • Siempre hace referencia a procesadores con dos núcleos
                                                                                          1. QUAD

                                                                                            Annotations:

                                                                                            • Modelo de procesador que tiene cuatro núcleos dentro del mismo encapsulado.
                                                                                            1. Core 2 DUO

                                                                                              Annotations:

                                                                                              • Evolución del Core Duo.  Estos proporcionan más potencia de cálculo y consumen menos energía que sus antecesores.
                                                                                              1. Dual Core y Core Duo

                                                                                                Annotations:

                                                                                                •  Con cada generación de Core Duo aparece simultáneamente otra de procesadores Dual Core con la intención de presentar una opción más económica, pero también con menor rendimiento.
                                                                                              2. Intel Celeron

                                                                                                Annotations:

                                                                                                • Corresponde a la gama más económica de Intel y, por lo tanto, la que menor performance ofrece.
                                                                                                1. Pentium

                                                                                                  Annotations:

                                                                                                  • Ofrece un excelente desempeño en equipos de escritorio, consume menos energía y permite ejecutar multitareas en las actividades informáticas cotidianas.
                                                                                                  1. Familia Phenom

                                                                                                    Annotations:

                                                                                                    • Es la gama más alta que ofrece AMD para procesadores de escritorio. Posee productos de tres y cuatro núcleos.
                                                                                                    1. Familia Sempron

                                                                                                      Annotations:

                                                                                                      • AMD. Corresponden a la gama más baja y están orientados a las computadoras de escritorio y de oficina.
                                                                                                      1. Familia Athlon

                                                                                                        Annotations:

                                                                                                        • Posee varios modelos que se orientan a diferentes usuarios de acuerdo con las características de cada uno.
                                                                                                        1. Intel Core

                                                                                                          Annotations:

                                                                                                          • Corresponde a la gama más alta de procesadores de escritorio.
                                                                                                        2. memoria RAM

                                                                                                          Annotations:

                                                                                                          • Random Access Memory, literalmente significa memoria de acceso aleatorio
                                                                                                          1. SRAM

                                                                                                            Annotations:

                                                                                                            • Memoria Estática. Sus chips se encuentran construidos a base de transistores, los cuáles no necesitan constantemente refrescar su carga (bits) y esto las hace sumamente veloces.
                                                                                                            1. SWAP

                                                                                                              Annotations:

                                                                                                              • Memoria Virtual. Se trata de una emulación, esto significa que se crea un archivo de grandes dimensiones en el disco duro ó unidad SSD, el cuál almacena información simulando ser memoria RAM cuándo esta se encuentra parcialmente llena, así se evita que se detengan los servicios de la computadora.
                                                                                                              1. DRAM

                                                                                                                Annotations:

                                                                                                                • Memoria Dinámica:  Sus chips se encuentran construidos a base de condensadores (capacitores), los cuáles necesitan constantemente refrescar su carga (bits) y esto les resta velocidad.
                                                                                                              2. Dispositivo de video

                                                                                                                Annotations:

                                                                                                                • Permite mostrar el resultado de las operaciónes en la pantalla u otro medio de salida de información.
                                                                                                                1. Fuente de alimentación

                                                                                                                  Annotations:

                                                                                                                  • Le da energía al equipo
                                                                                                                  1. Genéricas

                                                                                                                    Annotations:

                                                                                                                    • Son aquellas que se adquieren junto con el gabinete aunque también pueden adquirirse por separado. Tienen todos los conectores estándar y cuentan con una potencia que puede oscilar entre los 350 y 450 watss.
                                                                                                                    1. De marca

                                                                                                                      Annotations:

                                                                                                                      • Son aquellas que se encuentran separadas del gabinete. Además de contar con los conectores estándar, tienen líneas auxiliares para alimentar sistemas de procesamiento dual de placas de video. Este tipo de fuentes oscilan entre los 460 y los 850 watts.
