Bioingeniería y
Biotecnología
- Manejo y establecimiento
de la vegetación
- Método de
vegetalización
- Semillas: práctica mas
utilizadas para la
siembra de pastos
- Sistemas de colocación
de las semillas:
- Por extendido directo:
método manual o
mecánico
- Por siembra individual de
semilla:excavando un
orificio dentro del suelo
- Hidrosiembra: técnica de
colocación de semillas en
un slurry, utilizando
equipos de bombeo a
presión
- Semillas de
germinación rápida
- Asegure un buen
contacto entre semilla
y suelo
- Aplique semillas y
después el Mulching
- Aplique fertilizantes
de acuerdo a las
recomendaciones de
los expertos
- Semillas de
germinación rápida
- Por extendido directo:
método manual o
mecánico
- Transplantes: siembra
de la planta completa
después de germinada
- Vivero
- Fuentes nativas
- Vivero
- Estacas, estolones y
ramas: principal fuente
de árboles para el
control de erosión
- Postes: control de
erosión en riveras de ríos
para la construcción de
trinchos
- Estacas: siembra de
árboles y arbustos en
taludes y cerca de los
cauces
- Ramas: se construyen los
sistemas de enramados o
muros de tierra
reforzada con vegetación
- Otras técnicas de
siembra
- Cespedones: corte
y colocación de
capas de pasto de
gran tamaño
- Siembra de suelo
orgánico natural:se
logra establecer
vegetación nativa
- Siembra utilizando
bambú: sostienen el
suelo orgánico y
evitan la erosión
hasta establecer de
manera permanente
la vegetación
- Cespedones: corte
y colocación de
capas de pasto de
gran tamaño
- Postes: control de
erosión en riveras de ríos
para la construcción de
trinchos
- La poda: sistema de
revitalización de las
plantas, así como la
producción de tallos
para siembra de estacas
vivas
- Mantenimiento:
- Relleno con suelos de surcos
y cárcavas que aparezcan
- Control de insectos,
enfermedades y malezas
- Control de las actividades
humanas depredadoras
- Fertilización periódica para
mantener la calidad de la
cobertura vegetal
- Relleno con suelos de surcos
y cárcavas que aparezcan
- Temporada de siembra:
en una temporada tal
que se garantice la
humedad y temperatura
necesarias para su
germinación y
crecimiento
- Preparación del sitio
- Escarificación: construye
rugosidades en la
superficie del talud para
facilitar el establecimiento
de la humedad y aumentar
la fricción entre el suelo y
los materiales a utilizarse
en la revegetalización
- Conformación
- Semillas: práctica mas
utilizadas para la
siembra de pastos
- Vegetación en taludes
de alta pendiente
- Criterios
- Elementos que ayuden a
sostener la vegetación
mientras ésta se establece y
favorece la infiltración de
agua y humedad
- Tecnologías de Ingeniería
Bioténica
- Sistema de las escaleras y
gradas (mallas)
- Anclaje tipo "Nails"
- Elementos que ayuden a
sostener la vegetación
mientras ésta se establece y
favorece la infiltración de
agua y humedad
- Criterios
- Revegetalización en las
zonas tropicales
- Diversidad de las especies
tropicales: existencia de
gran cantidad de especies
que se establecen por
estaca, no requieren
sombrío y crecen en zonas
abiertas.
- Revegetalización de
taludes: maximiza la
infiltración y acumulación
de agua en el suelo. Al
utilizar gradas en taludes,
se facilita la conservación
de la humedad.
- Diversidad de las especies
tropicales: existencia de
gran cantidad de especies
que se establecen por
estaca, no requieren
sombrío y crecen en zonas
abiertas.

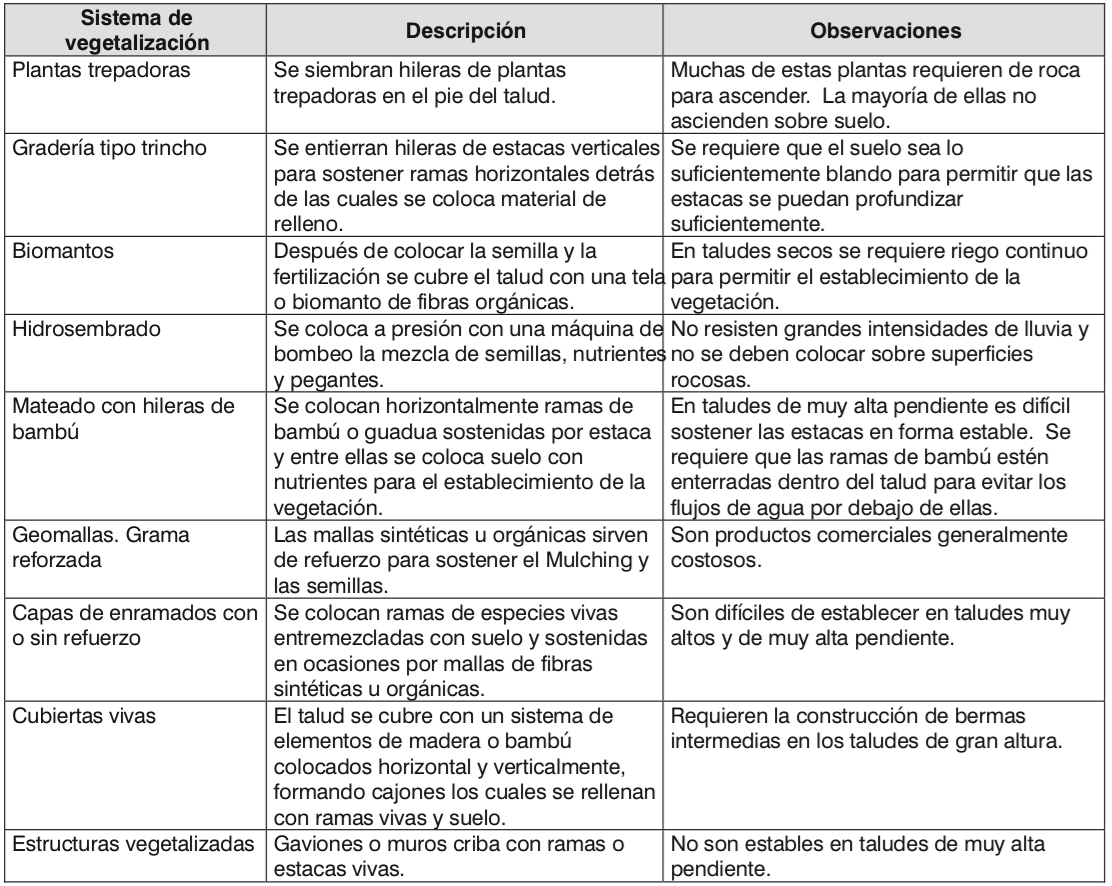

- Método de
vegetalización
- Sistemas de
bioingeniería
- Hileras de vegetación: barreras de
desechos, anclados al suelo con
estacas de madera
- La especie más utilizada
para barreras:pasto
Vetiver

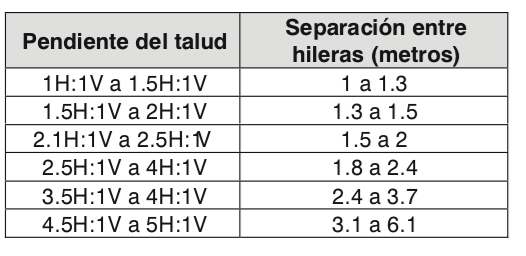

- Criterios para el diseño de
las hileras
- Espaciamiento entre
barreras
- Ángulo de inclinación
o pendiente
transversal.
- Espaciamiento entre
barreras
- La especie más utilizada
para barreras:pasto
Vetiver
- Hileras de matorral: barreras
para reducir la velocidad de la
escorrentía y la sedimentación
- Gray y Sotir
recomiendan el uso en
taludes no superiores a
pendientes de 2H:1V
- Gray y Sotir
recomiendan el uso en
taludes no superiores a
pendientes de 2H:1V

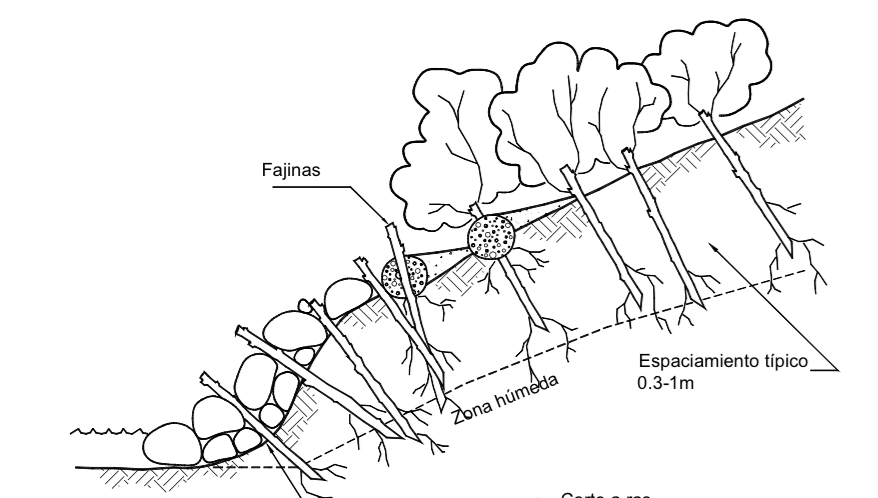

- Fajinas (Wattles): serie de
barreras en el talud,
disminuyendo la velocidad de la
escorrentía y atrapando
sediemntos
- Procedimiento para la
construcción de fajinas
- 1. Se excavan zanjas
siguiendo líneas de nivel
- 2. Cubrir el talud con una
tela de fibras orgánicas
- 3. Colocar la fajinas sobre
la tela con estacas
- 4. Rellenar el espacio entre
las zanjas y las fajinas con
suelo empacado
- 5. Sembrar pasto entre las
fajinas
- 1. Se excavan zanjas
siguiendo líneas de nivel

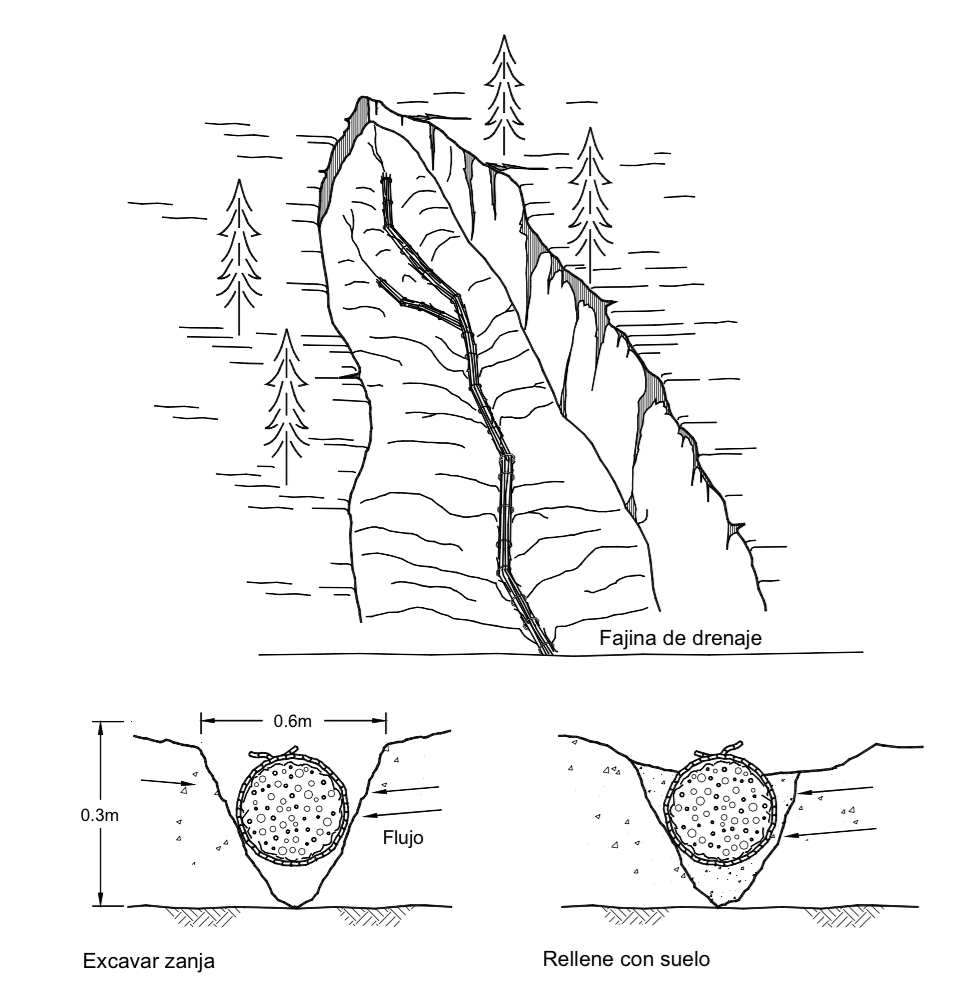

- Fajinas de drenaje
- Subdrenes subsuperficiales
que controlan las aguas de
escorrentía
- Subdrenes subsuperficiales
que controlan las aguas de
escorrentía
- Procedimiento para la
construcción de fajinas

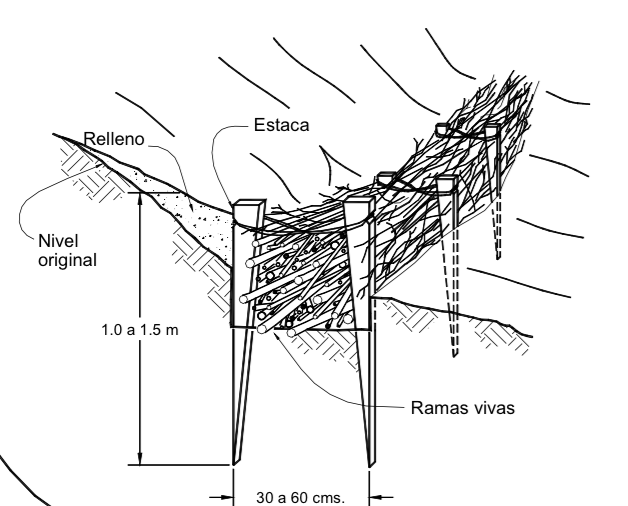

- Cajones de ramas: barreras
en forma de cajón
longitudinal utilizando
ramas, sostenidas
lateralmente con estacas
enterradas

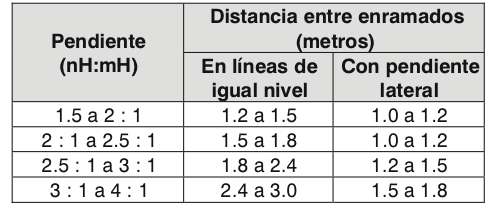

- Capas de enramados: ramas
cortadas las cuales se colocan
en capas, intercaladas con las
cpas de suelo
- Revestimiento
con enramados:
- Horizontales
- Verticales
- Horizontales

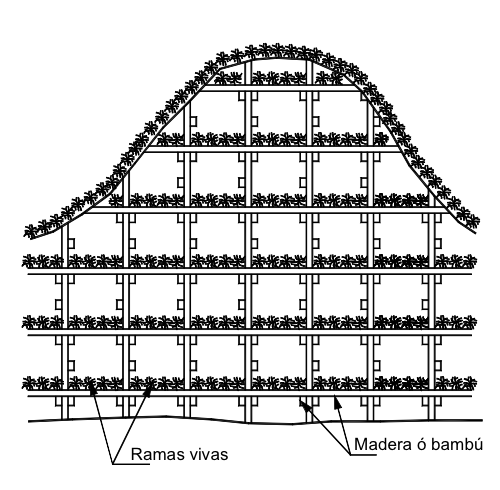

- Cubiertas vivas: arreglo de
troncos formadondo cuadrados o
rectángulos sobre la superficie
del talud
- Enzarzado: estacas vivas
enterradas formando hileras.
- Trinchos con vegetación: estacas
vivas profundas hincadas, las
cuales sostienen un sistema
vertical de contención.

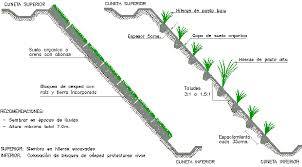

- Taludes en escalera: impide la
aceleración de la escorrentía,
aumenta la infilitración del talud,
mantiene la humedad y recoge los
sedimentos de erosión e impide la
formación de surcos de erosión
- Ramas empacadas: capas
alteradas de suelo y ramas
ajustadas por estacas vivas
porfundas.
- Reparan los huecos y
depresiones en
taludes o para el
relleno de cárcavas
- Reparan los huecos y
depresiones en
taludes o para el
relleno de cárcavas

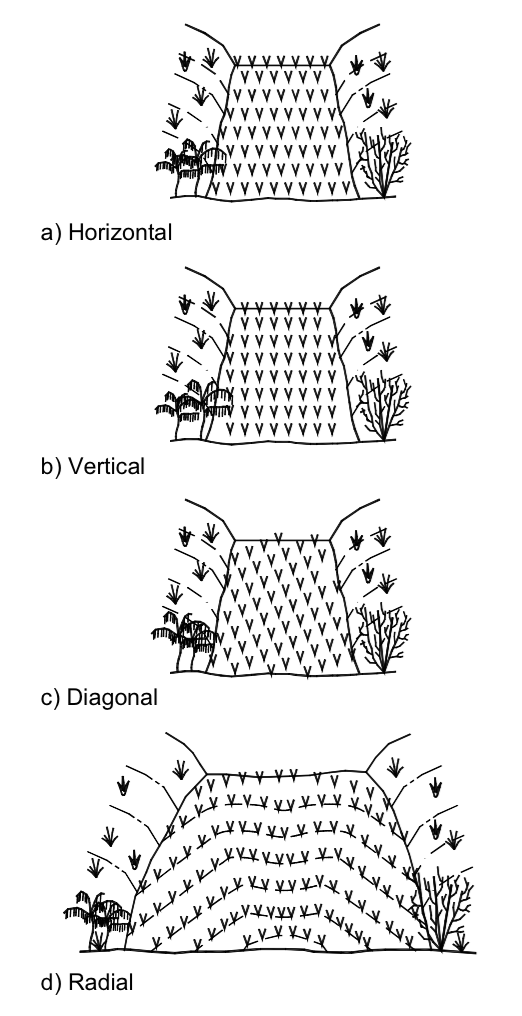

- Revegetalización de cárcavas:
áreas de erosión aceleradas
- Especificaciones para la
construcción de obras de
bioingeniería
- a. Temporada de siembra
- b. Escogencia de las
plantas
- c. Tamaño de las ramas
- d. Preparación de las
ramas
- e. Preparación de la
superficie del terreno
- f. Colocación de las ramas
- g. Colocación de las
capas de suelo
- h. Protección de la
superficie
- i. Inspección y
mantenimiento
- a. Temporada de siembra
- Hileras de vegetación: barreras de
desechos, anclados al suelo con
estacas de madera
- Protección de la
vegetación
- Colocación de capas germinadoras (Mulching):
materiales que se esparcen sobre la superficie
del terreno para proteger las semillas y ayudar
en su germinación

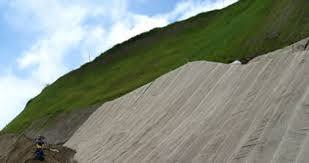

- Refuerzo y protección con telas orgánicas o
sintéticas:
- Procedimiento para
la instalación de
telas de protección:
- El talud se conforma para
evitar cambios topográficos
- Soltar 50 a 75mm de suelo
- Colocar semillas y materiales
de nutrientes
- Iniciar por la parte superior
del talud anclando mínimo
0.2m
- Desenrollar la tela hacia
abajo
- Los bordes deben
traslaparse 150mm
- Asegurarse que la tela tenga
contacto directo con el suelo
- El talud se conforma para
evitar cambios topográficos
- Procedimiento para
la instalación de
telas de protección:
- Esterillas tridimensionales (TRMs): establecen
la vegetación en áreas con flujo de agua como
riberas de canales.
- Fibras con emulsión asfáltica (Roving):
- Fibra de vidrio
- Polipropileno
- Fibra de vidrio
- Refuerzo con enmallado metálico:
- Uso de sistemas sintéticos de confinamiento
del suelo: serie de celdas tipo panal que
forman una manta que al extenderse abre
las celdas
- Colocación de capas germinadoras (Mulching):
materiales que se esparcen sobre la superficie
del terreno para proteger las semillas y ayudar
en su germinación
- Vegetalización
de estructuras
- Rip-Rap vegetalizado: estacas vivas dentro del
enrocado.

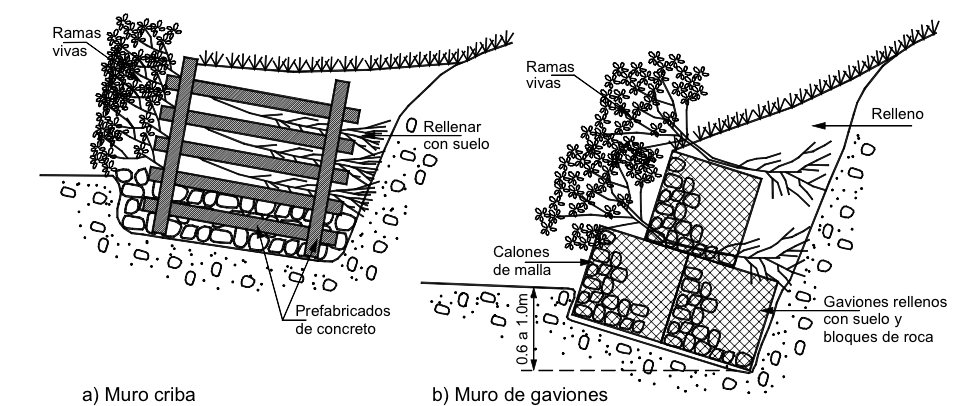

- Muros criba vegetalizado: cajones de elementos
prefabricados, rellenados con suelo y ramas vivas
- Colchonetas de gaviones vegetalizados: cubiertas
de poco espesor hechas con cajones y alambre
galvanizado
- Muros en gaviones vegetalizados: ramas largas
entre niveles de muro enraizadas en el suelo
detrás del muro y sobresaliendo de la superficie
exterior del muro
- Muros de piedra vegetalizados:
- Piedra
- Suelo
- Piedra
- Rip-Rap vegetalizado: estacas vivas dentro del
enrocado.

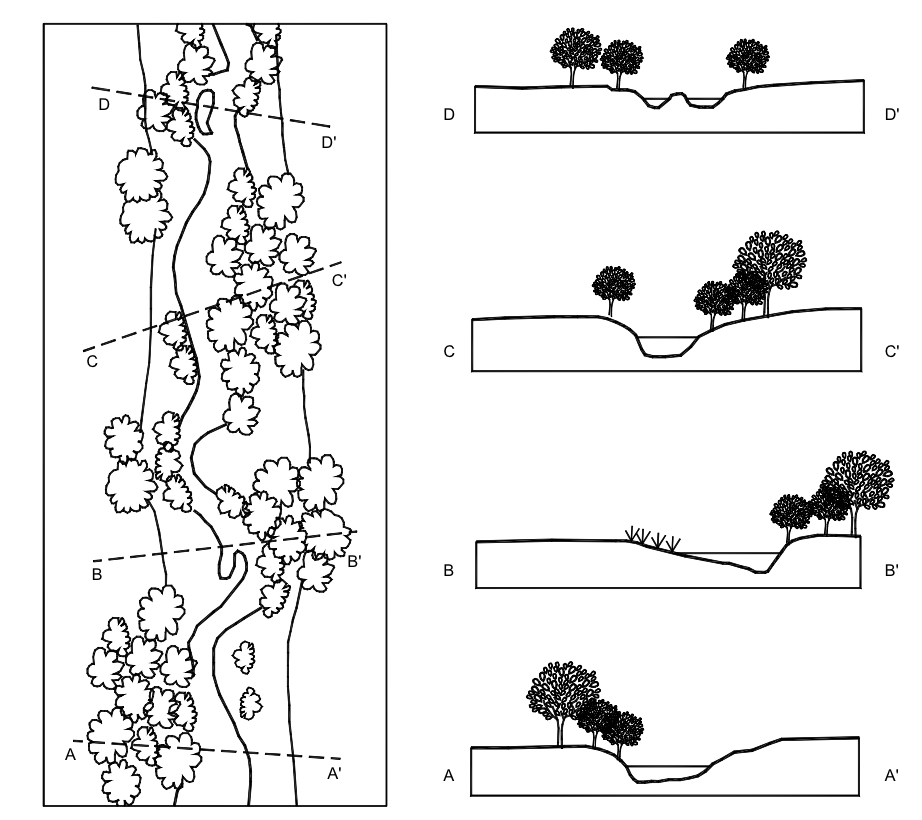

- Vegetalización de las
orillas de los ríos
- Sistemas de
vegetalización de orillas
- Cordones de vegetación
- 1. Zonas mas bajas
- 2. Zonas entre el
nivel medio de agua
bajas y el nivel
medio de aguas
anuales
- 3. Zonas entre el
nivel medio anual
de agua y el nivel
de aguas máximas
- 4. Zona por encima
del nivel de aguas
máximas
- 1. Zonas mas bajas
- Estacas vivas de
arbustos nativos
- Barreras longitudinales
de ramas vivas
- Trinchos vivos
- Diques contra inundación

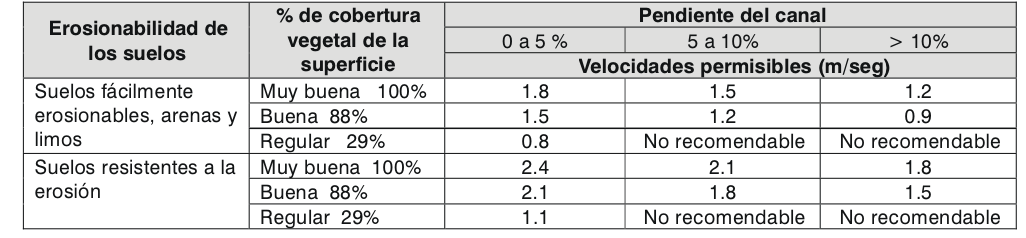

- Revestimiento de canales
con vegetación
- Espigones de vegetación
- Vegetalización de orillas
de lagos
- Cordones de vegetación
- Guía para el diseño de
obras de bioingeniería
para estabilizar riberas
de corrientes
- 1. Caracterización de la hidrología
- 2. Determinación de las
condiciones hidráulicas
- 3. Análisis de los procesos
geomorfológicos
- 4. Análisis geotécnico
- 5. Aspectos de la vegetación
- 6. Requerimientos para la
preservación de la fauna acuática y
terrestre
- 7. Viabilidad de la construcción
- 1. Caracterización de la hidrología
- Sistemas de
vegetalización de orillas
- Planeación y diseño de obras
utilizando biotecnología
- 1. Identifique y forme un equipo
interdisciplinario de expertos en
control de erosión
- 2. Identifique los objetivos que se
desee obtener con el proyecto
- 3. Desarrolle una lista de especies
vegetales con base en los objetivos y el
análisis preliminar
- 4. Escoja los métodos de construcción
y las técnicas de biotecnología
- 1. Identifique y forme un equipo
interdisciplinario de expertos en
control de erosión
- Biotecnología: técnica donde
la vegetación es combinada
con estructuras inertes de
ingeniería
- Bioingeniería: uso de la
vegetación para la
estabilización de taludes y
control de la erosión
