Unidad 1: Boceto
y Perspectiva
- Por: Camila Giseth
Argel Rivero
curso: Dibujo para
Diseño grupo:
218003_14
- Bibliografía: Torres, Rojas, Álvaro. Desarrollo de bocetos de proyectos gráficos:
UF1456, IC Editorial, 2014. ProQuest Ebook Central, Recuperado de
https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/44096?page=12
García, Lazo, José Luis. El grafismo en la arquitectura, Instituto Politécnico Nacional,
2010. ProQuest Ebook Central, Recuperado de
https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/73969?page=14

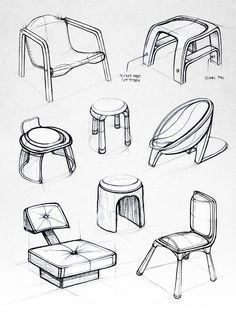

- Esbozos y Bocetos
- El proceso de un producto u objeto
desde el más simple hasta el más
complejo requiere pasar
obligatoriamente por una fase de
planificación de proyecto .
- Fase de proyecto: Son las decisiones
que se toman alrededor del proceso
de diseño de productos, determinar
las necesidades de los clientes,
establecer la idea principal, llevarla a
cabo mediante el uso de bocetos, unas
básicas maquetas para que
finalmente se lleve a cabo la fase de
realización.. Se divide en cinco etapas
que son:
- 1. Etapa: Contacto con el cliente,
escucha de sus necesidades y
establecimiento de propuestas
iniciales.
- 4. Se crea una parte del trabajo que
cumpla con las necesidades y
consideraciones ya analizadas y se
envía al departamento de creatividad
o de diseño para que poder comenzar
con la fase de bocetaje inicial.
- 5. Fase de bocetaje y construcción
de esbozos.
- Es una representación esquemática dibujada
sobre un papel de aquello que se pretende
realizar en las fases productivas posteriores,
esto se comienza cuando el departamento de
creación y diseño reciben la orden.
Generalmente, en la etapa de esbozo y bocetaje
se determinan las primeras pautas a seguir
- Si se trata de un envase o un producto lo que
se pretende esbozar, se dibujarán las líneas
maestras que se toman como ejemplo para
que en el proceso de maqueta se comprendan
las líneas y curvas básicas para mantener en el
diseño tridimensional del mismo.
- Bocetos y esbozos de página
- Es una representación esquemática dibujada
sobre un papel de aquello que se pretende
realizar en las fases productivas posteriores,
esto se comienza cuando el departamento de
creación y diseño reciben la orden.
Generalmente, en la etapa de esbozo y bocetaje
se determinan las primeras pautas a seguir
- 2. Etapa: Recopilación de datos
iniciales, esclarecer qué se
pretende obtener, cómo se van a
satisfacer las necesidades del
cliente, apariencia vistosidad y
utilidad del mismo.
- 3. Establecimiento de materiales a
disposición y los necesarios, el tiempo
que se invierte en el proyecto, las
herramientas a usar y el uso del color del
producto gráfico, así como las
necesidades de subcontratación de
servicios extras (Impresión, fabricación
de envase, embalaje, etc.
- 1. Etapa: Contacto con el cliente,
escucha de sus necesidades y
establecimiento de propuestas
iniciales.
- Fase de proyecto: Son las decisiones
que se toman alrededor del proceso
de diseño de productos, determinar
las necesidades de los clientes,
establecer la idea principal, llevarla a
cabo mediante el uso de bocetos, unas
básicas maquetas para que
finalmente se lleve a cabo la fase de
realización.. Se divide en cinco etapas
que son:
- El proceso de un producto u objeto
desde el más simple hasta el más
complejo requiere pasar
obligatoriamente por una fase de
planificación de proyecto .

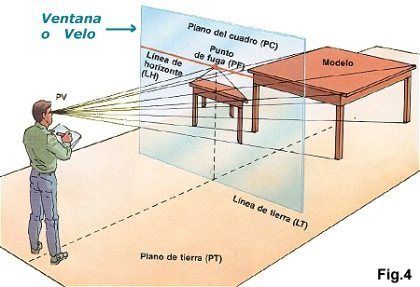

- Elementos de la perspectiva
- 4. Proyección del punto de vista (pp): Es la
perpendicular que baja del punto de vista hasta
el plano horizontal; es el punto donde convergen
las trazas.
- 5. Plano horizontal (PH): Es el
plano infinito donde se asientan
los objetos o se proyectan para
dimensionar sus alturas,
utilizando para tal efecto las
proyecciones ortogonales.
- 6. Línea de tierra (LT): Es la línea
común al plano cuadro y al
plano horizontal; nos sirve para
encontrar el punto donde las
trazas contactan con el plano de
cuadro.
- 7. Puntos de fuga (PF): Siempre se
localizan sobre la línea horizonte, y son
los puntos que nos permiten encontrar
la dirección de las líneas que nos
definen la forma en perspectiva.
- 1. Línea de horizonte (LH) Es la línea o
plano infinito que define la altura de los
ojos del espectador o ejecutante del dibujo
o diseño.
- 2. Plano de cuadro (Pc) Es el plano virtual
donde se proyectan los objetos en
perspectiva; se localiza frente al espectador
y está perpendicular al punto de vista.
- 3. Punto de vista (Pv) Es el punto donde se
ubica el espectador y nos define la posición
desde la cual se realizará la perspectiva del
objeto en el método de visuales y
dominantes.
- 4. Proyección del punto de vista (pp): Es la
perpendicular que baja del punto de vista hasta
el plano horizontal; es el punto donde convergen
las trazas.
