Instrumentos de medición Dimencional

Vernier
1. Historia
  1. se atribuye a Pierre Vernier (1580-1637)
  2. Tambien llamado caliber o pie de rey
  3. el nonio fue inventado por Pedro Nuñez
2. funcion
  1. En mm y pulgadas
    1. 1) Antes de efectuar las mediciones, limpie de polvo y suciedad las superficies de medición, cursor y regleta; ya que el polvo puede obstruir a menudo el deslizamiento del cursor.
    2. 2) Cerciórese que las superficies de medición de las quijadas y los picos no estén dobladas o despostilladas.
    3. 3) Verifique que las superficies deslizantes de la regleta estén libres de daño. Para obtener mediciones correctas, verifique la herramienta acomodándola como sigue:
    4. 1) Esté seguro de que cuando el cursor está completamente cerrado, el cero de la escala de la regleta y del nonio estén alineados uno con otro, también verifique las superficies de medición de las quijadas y los picos como sigue: - Cuando no pasa luz entre las superficies de contacto de las quijadas, el contacto es correcto. - El contacto de los picos es mejor cuando una banda uniforme de luz pasa a través de las superficies de medición.

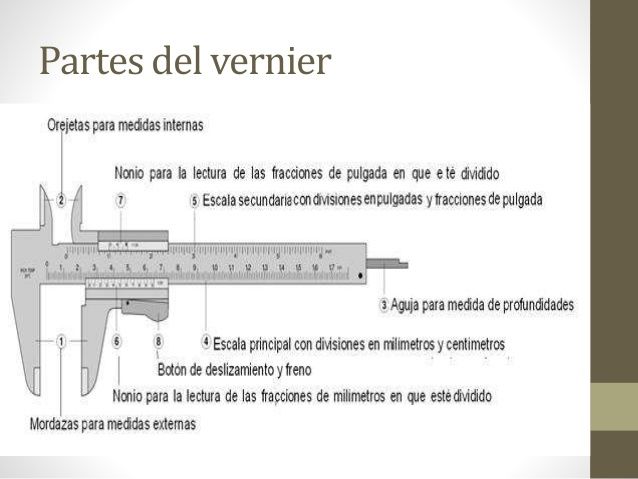

3. Partes que lo componen
  1. Tornillo deslizamiento
  2. nonio para pulgadas
  3. Nonio para milimitros
  4. Mordaza para medidas internas
  5. regleta de profundidad
  6. Escala en pulgadas y fracciones de pulgadas
  7. Escala en centimetros y milimetros
  8. Mordaza para medidas externas
Micrometro
1. Historia
  1. Fue creado por William Gascoigne
  2. Fue introducido al mercado en 1867
  3. Fue mejorado por Williams Morley
2. Descripcion
  1. Es un instrumento utiizado para la medicion dimencional de piezas bastante pequeñas

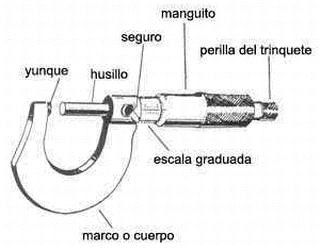

3. Partes
  1. Yunque
  2. Husillo
  3. Seguro
  4. Manguillo
  5. Perilla de triquete
  6. Escala graduada
  7. Marco o Cuerpo
4. Funcion
  1. está basado en el tornillo micrométrico y que sirve para medir las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001mm)
  2. Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado en su contorno una escala. La escala puede incluir un nonio. La máxima longitud de medida del micrómetro de exteriores es de 25 mm, por lo que es necesario disponer de un micrómetro para cada campo de medidas que se quieran tomar (0-25 mm), (25-50 mm), (50-75 mm)
  3. Frecuentemente el micrómetro también incluye una manera de limitar la torsión máxima del tornillo, dado que la rosca muy fina hace difícil notar fuerzas capaces de causar deterioro de la precisión del instrumento.

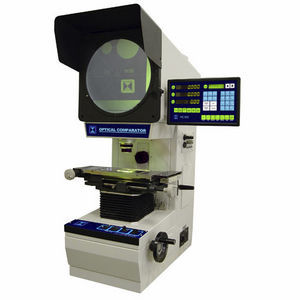

Comparador Optico
1. Que es?
  1. Un comparador óptico o proyectador de perfiles es un aparato que permite medir piezas pequeñas con una pantalla traslúcida. Al proyectar la pieza se produce una amplificación de la misma, esto permite una mejor medición y revisión.
2. Principio de funcionamiento
  1. es la aplicación de los principios de la óptica. Lo que se hace es proyectar la sombra amplificada de una pieza sobre la pantalla traslúcida, posteriormente se toman las medidas basándose en el principio y el final de la sombra proyectada.
3. Ventaja
  1. este aparato es que se puede hacer la medición directamente en la pantalla traslúcida o a través de comparaciones con referencias estándar. La medición se lleva a cabo en 2D sobre la sombra.
4. Tipos
  1. - Comparador óptico de iluminación horizontal - Comparador óptico de iluminación vertical ascendente - Comparador óptico de iluminación vertical descendente
