Conceptos
Generales.
- Introducción al análisis básico de circuitos
eléctricos
- Carga eléctrica
- La carga eléctrica es una propiedad física intrínseca de algunas
partículas subatómicas que se manifiesta mediante fuerzas de atracción
y repulsión entre ellas a través de campos electromagnéticos.
- La carga eléctrica es una propiedad física intrínseca de algunas
partículas subatómicas que se manifiesta mediante fuerzas de atracción
y repulsión entre ellas a través de campos electromagnéticos.

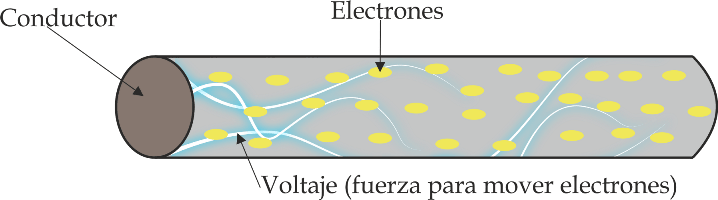

- Corriente eléctrica
- La corriente eléctrica
es el flujo de carga
eléctrica que recorre
un material.
- La corriente eléctrica
es el flujo de carga
eléctrica que recorre
un material.
- Fuerza electromotriz
- La fuerza electromotriz o
voltaje inducido es toda causa
capaz de mantener una
diferencia de potencial entre
dos puntos de un circuito
abierto o de producir una
corriente eléctrica en un
circuito cerrado.
- La fuerza electromotriz o
voltaje inducido es toda causa
capaz de mantener una
diferencia de potencial entre
dos puntos de un circuito
abierto o de producir una
corriente eléctrica en un
circuito cerrado.
- Voltaje
- La tensión eléctrica o
diferencia de
potencial es una
magnitud física que
cuantifica la
diferencia de
potencial eléctrico
entre dos puntos.
- La tensión eléctrica o
diferencia de
potencial es una
magnitud física que
cuantifica la
diferencia de
potencial eléctrico
entre dos puntos.
- Energía
- El término energía es
la capacidad para
obrar, surgir,
transformar, poner
en movimiento o
realizar un trabajo
- El término energía es
la capacidad para
obrar, surgir,
transformar, poner
en movimiento o
realizar un trabajo
- Potencia
- En física, la
potencia es la
cantidad de trabajo
efectuado por
unidad de tiempo.
- En física, la
potencia es la
cantidad de trabajo
efectuado por
unidad de tiempo.
- Elementos eléctricos activos y pasivos
- Los elementos que son
capaces de aportar energía
eléctrica para crear esta
diferencia de potencial o
tensión, se denominan
elementos activos. A diferencia
de los elementos pasivos que
son aquellos que consumen
energía o la almacenan.
- Los elementos que son
capaces de aportar energía
eléctrica para crear esta
diferencia de potencial o
tensión, se denominan
elementos activos. A diferencia
de los elementos pasivos que
son aquellos que consumen
energía o la almacenan.
- Fuente de voltaje independiente
- es un elemento de dos
terminales que mantienen
una diferencia de potencial
entre sí, en cualquier instante
de tiempo, y es
independiente del valor o
dirección de la corriente que
circula por el circuito
- es un elemento de dos
terminales que mantienen
una diferencia de potencial
entre sí, en cualquier instante
de tiempo, y es
independiente del valor o
dirección de la corriente que
circula por el circuito
- Fuente de corriente independiente
- es un elemento de dos
terminales, que mantiene un
flujo de corriente
determinado, en magnitud y
sentido, en cualquier instante
de tiempo, hacia el circuito
que se conecte,
independientemente del valor
de voltaje que exista entre sus
terminales.
- es un elemento de dos
terminales, que mantiene un
flujo de corriente
determinado, en magnitud y
sentido, en cualquier instante
de tiempo, hacia el circuito
que se conecte,
independientemente del valor
de voltaje que exista entre sus
terminales.
- Elementos básicos en circuitos
- Un circuito eléctrico consta de cinco tipos de elementos fundamentales: elementos generadores,
elementos conductores, elementos receptores, elementos de maniobra y control e por último elementos
de protección.
- Un circuito eléctrico consta de cinco tipos de elementos fundamentales: elementos generadores,
elementos conductores, elementos receptores, elementos de maniobra y control e por último elementos
de protección.
- Carga eléctrica
- Circuitos resistivos
- Ley de Ohm
- es una ley básica para entender los fundamentos principales de los
circuitos eléctricos.
- es una ley básica para entender los fundamentos principales de los
circuitos eléctricos.

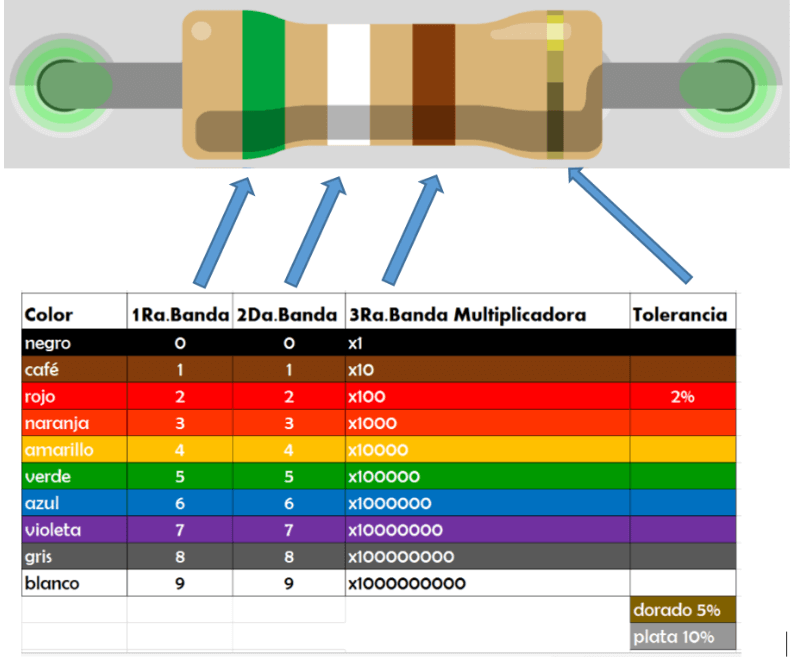

- Codificación del valor. Código de colores
- Descripción de partes del circuito
eléctrico
- Un circuito eléctrico consta de cinco tipos de elementos
fundamentales: elementos generadores, elementos conductores,
elementos receptores, elementos de maniobra y control e por
último elementos de protección.
- Un circuito eléctrico consta de cinco tipos de elementos
fundamentales: elementos generadores, elementos conductores,
elementos receptores, elementos de maniobra y control e por
último elementos de protección.
- Subcircuitos equivalentes
- es una parte de un circuito. Un subcircuito contiene un numero de elementos interconectados, pero sólo
dos terminales accesibles, por lo que es llamado subcircuito de dos terminales.
- es una parte de un circuito. Un subcircuito contiene un numero de elementos interconectados, pero sólo
dos terminales accesibles, por lo que es llamado subcircuito de dos terminales.
- Series equivalentes
- Dos elementos contiguos se dicen que est´an conectados en serie si en su parte de nodo comun´ no tiene
otras corrientes que entren en ´el.
- Dos elementos contiguos se dicen que est´an conectados en serie si en su parte de nodo comun´ no tiene
otras corrientes que entren en ´el.
- Equivalentes en paralelo
- Dos elementos están conectados en paralelo si forman una malla sin contener otros elementos
- Dos elementos están conectados en paralelo si forman una malla sin contener otros elementos
- Equivalentes de Thevenin y Norton
- Los equivalentes serie y paralelos descritos hasta el momento son limitaciones de elementos del mismo
tipo. En esta sección vamos a desarrollar un par de equivalentes de gran utilidad en la simplificación de
cualquier análisis de problemas de circuitos.
- Los equivalentes serie y paralelos descritos hasta el momento son limitaciones de elementos del mismo
tipo. En esta sección vamos a desarrollar un par de equivalentes de gran utilidad en la simplificación de
cualquier análisis de problemas de circuitos.
- Teorema de la máxima transferencia de potencia
- Esstablece que, dada una fuente, con una resistencia de fuente fijada de
antemano, la resistencia de carga que maximiza la transferencia de potencia
es aquella con un valor óhmico igual a la resistencia de fuente.
- Esstablece que, dada una fuente, con una resistencia de fuente fijada de
antemano, la resistencia de carga que maximiza la transferencia de potencia
es aquella con un valor óhmico igual a la resistencia de fuente.
- Ley de Ohm
- Circuitos eléctricos de corriente alterna
- Potencia y factor de potencia
- Existente entre la potencia aparente y la potencia activa, tratando siempre de que la
potencia activa se acerque lo más posible a la potencia aparente. Es decir: a mayor
potencia activa y menor potencia reactiva, tendremos un factor de potencia más
cercano a 1
- Existente entre la potencia aparente y la potencia activa, tratando siempre de que la
potencia activa se acerque lo más posible a la potencia aparente. Es decir: a mayor
potencia activa y menor potencia reactiva, tendremos un factor de potencia más
cercano a 1
- Principio de superposición
- Es una herramienta matemática que permite descomponer un problema lineal o
de otro tipo en dos o más subproblemas más sencillos
- Es una herramienta matemática que permite descomponer un problema lineal o
de otro tipo en dos o más subproblemas más sencillos
- Teoremas de Thevenin y de Norton
- Nos permiten simplificar el análisis de circuitos más complejos en un circuito equivalente simple, por medio
de la sustitución de una fuente y una resistencia.
- Nos permiten simplificar el análisis de circuitos más complejos en un circuito equivalente simple, por medio
de la sustitución de una fuente y una resistencia.
- Admitancias de entrada y transferencia
- Impedancias de entrada y transferencia
- Métodos de resolución por mallas y nodos
- Son herramientas que permiten la aplicación
organizada y sistemática de las leyes de Kirchhoff
(KVL o KCL) para resolver problemas complejos
con un número de incógnitas y ecuaciones
linealmente independientes muy reducido.
- Son herramientas que permiten la aplicación
organizada y sistemática de las leyes de Kirchhoff
(KVL o KCL) para resolver problemas complejos
con un número de incógnitas y ecuaciones
linealmente independientes muy reducido.
- Admitancia
- Es la facilidad que este
ofrece al paso de la corriente.
- Es la facilidad que este
ofrece al paso de la corriente.
- Impedancia
- Medida de oposición que
presenta un circuito a una
corriente cuando se aplica
una tensión
- Medida de oposición que
presenta un circuito a una
corriente cuando se aplica
una tensión
- Notación fasorial
- Un fasor es un vector que
gira en dirección contraria a
las manecillas del reloj, cuyo
módulo es la amplitud de la
curva cosenoidal
- Un fasor es un vector que
gira en dirección contraria a
las manecillas del reloj, cuyo
módulo es la amplitud de la
curva cosenoidal
- Elementos eléctricos: Condensador y Bobina
- Los condensadores y las bobinas. Ambos
son elementos eléctricos capaces de
almacenar energía
- Los condensadores y las bobinas. Ambos
son elementos eléctricos capaces de
almacenar energía
- Características básicas de las ondas sinusoidales
- Ciclo, amplitud, periodo, frecuencia, velocidad angular, defase de
onda, tension instantanea, tension de pico, tension de pico a pico,
tension media, tension eficaz,
- Ciclo, amplitud, periodo, frecuencia, velocidad angular, defase de
onda, tension instantanea, tension de pico, tension de pico a pico,
tension media, tension eficaz,
- Potencia y factor de potencia
- Respuesta a la frecuencia y
resonancia en circuitos eléctricos
- Respuesta a la frecuencia
- respuesta en estado estacionario de un sistema a las entradas sinusoidales de frecuencias variables y
permite a los ingenieros de sistemas de control analizar y diseñar sistemas de control en el dominio de la
frecuencia
- respuesta en estado estacionario de un sistema a las entradas sinusoidales de frecuencias variables y
permite a los ingenieros de sistemas de control analizar y diseñar sistemas de control en el dominio de la
frecuencia
- Redes de 2 puertas
- s es aquella que presenta dos pares de terminales, una considerada de entrada y la otra como terminal de
salida.
- s es aquella que presenta dos pares de terminales, una considerada de entrada y la otra como terminal de
salida.

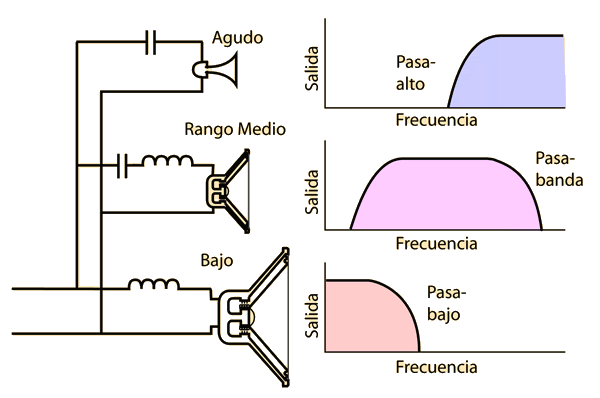

- Filtros: Redes de pasa altas, de pasa bajas y pasa banda:
- Frecuencia de potencia media
- Por respuesta a la frecuencia de una red o circuito se entiende su comportamiento sobre un intervalo de
frecuencias.
- Por respuesta a la frecuencia de una red o circuito se entiende su comportamiento sobre un intervalo de
frecuencias.
- Circuitos resonantes
- es una combinación de elementos sensibles a la frecuencia, conectados para obtener una respuesta
selectora de frecuencia.
- es una combinación de elementos sensibles a la frecuencia, conectados para obtener una respuesta
selectora de frecuencia.
- Respuesta a la frecuencia
- Introducción
- Principio de Proporcionalidad
- Responde a la idea de evitar una utilización desmedida de las sanciones que conllevan una privación o una
restricción de la libertad, para ello se limita su uso a lo imprescindible que no es otra cosa que establecerlas
e imponerlas exclusivamente para proteger bienes jurídicos valiosos.
- Responde a la idea de evitar una utilización desmedida de las sanciones que conllevan una privación o una
restricción de la libertad, para ello se limita su uso a lo imprescindible que no es otra cosa que establecerlas
e imponerlas exclusivamente para proteger bienes jurídicos valiosos.
- Principio de Superposición
- Es una herramienta matemática
que permite descomponer un
problema lineal o de otro tipo en
dos o más subproblemas más
sencillos, de tal manera que el
problema original se obtiene como
"superposición" o "suma" de estos
subproblemas más sencillos
- Es una herramienta matemática
que permite descomponer un
problema lineal o de otro tipo en
dos o más subproblemas más
sencillos, de tal manera que el
problema original se obtiene como
"superposición" o "suma" de estos
subproblemas más sencillos
- Método de Mallas
- Técnica usada para
determinar la tensión o la
corriente de cualquier
elemento de un circuito
plano.
- Técnica usada para
determinar la tensión o la
corriente de cualquier
elemento de un circuito
plano.
- Método de Nodos
- Es un método para
determinar la tensión de
uno o más nodos.
- Es un método para
determinar la tensión de
uno o más nodos.
- Principio de Proporcionalidad
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
