Unidad 3 dibujo de conjunto

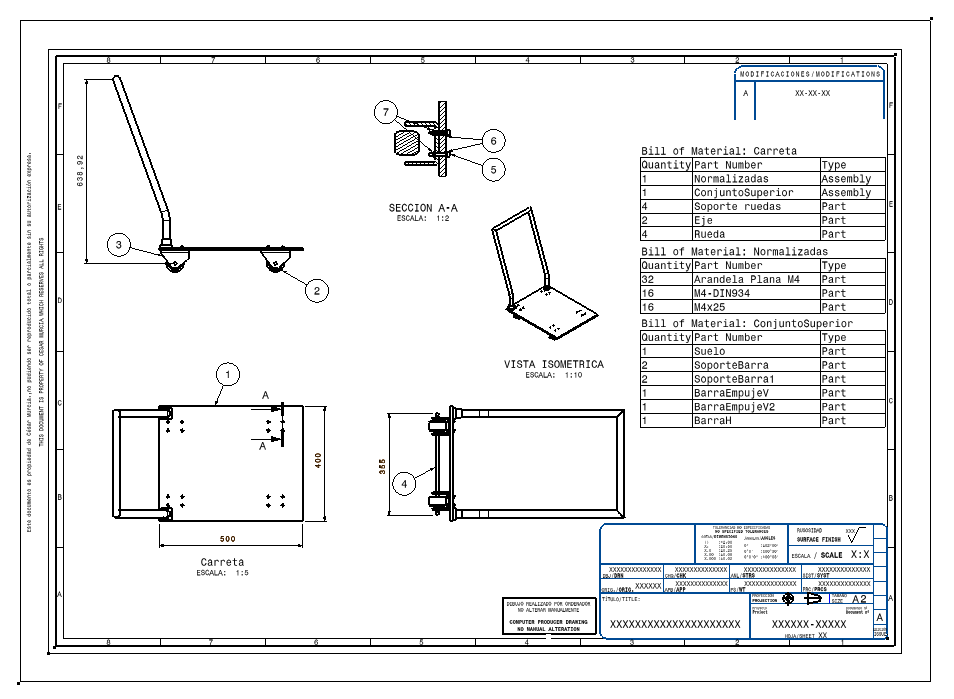

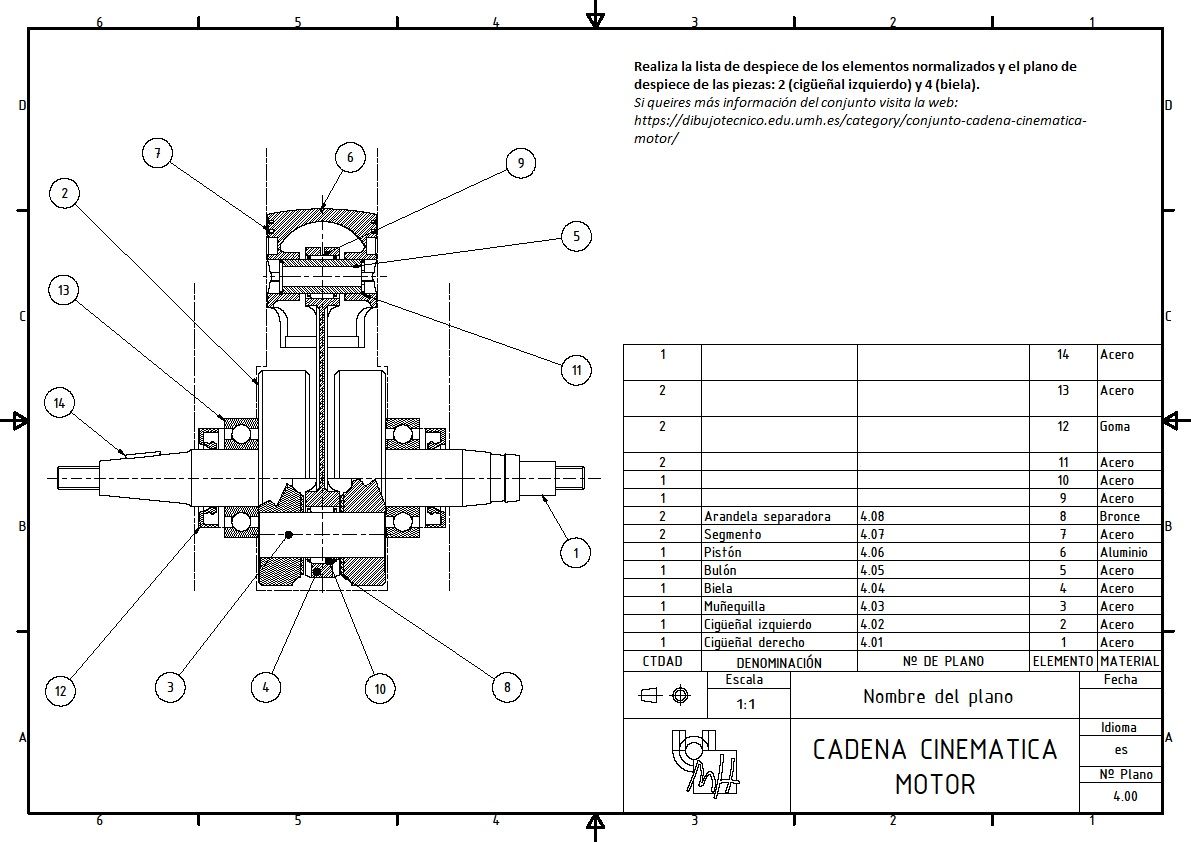

Lista de partes
1. NTC 2058 Lista de items
  1. Requisitos generales
    1. Disposición
      1. Propio dibujo
      2. Documento separado
    2. Contenido
      1. Item
      2. Descripción
      3. Cantidad
      4. Referencia
      5. Material
    3. Entrada de datos
      1. Propio dibujo
        De abajo hacia arriba
      2. documento separado
        De arriba hacia abajo
2. Reconocimiento de piezas
  1. Rayado o achurado
    1. Fuera del trazado
      1. Siempre que sea posible
    2. Finalizan
      1. Circulo relleno
        Terminan dentro de la pieza
      2. flecha
        Finalizan en el contorno de la misma
  2. Orientación
    1. Debe hacerse
      1. Sentido manecillas del reloj
  3. Interlineado
3. Dibujo de detalle
  1. Requerimientos
    1. Descripción de la forma
    2. Descripción del tamaño
    3. Especificaciones
    4. Información adicional del dibujo
  2. Lista de comprobación
  3. Calificaciones de un detallador
  4. métodos de manufactura
4. Dibujos de detalle múltiple
5. Revisiones del dibujo
Referencia a los elementos
1. NTC 2099 Referencia de items
  1. Requisitos generales
    1. Sean asignados secuencialmente
      1. A cada parte de item detallado del dibujo
    2. Deben incluirse en una lista de imtems
      1. Todas las referencias de los items
  2. Presentación
    1. solo números arabigos
    2. Mismo tipo y altura del rotulado
      1. Distinguirse claramente
      2. Encerrandolos en un circulo
    3. Deben ubicarse fuera de los contornos de los items correspondientes
    4. Deben disponerse preferiblemente en columnas verticales
    5. Los items relacionados pueden mostrarse con una misma linea
    6. Los items idénticos se muestran una sola vez
      1. Desde que no halla ambigúedad
    7. Adoptar una secuencia de numeración clara
2. NTC 2048 Orificios de centrado, representación simplificada y designación
  1. Representación simplificada
  2. Designación de orificio de centrado
    1. Depende del diámetro del taladro
      1. Se puede indicar con cualquier referencia de una norma internacional
    2. Consta de
      1. Una referencia de una norma internacional
      2. Letra según tipo (R; A o B)
      3. Diámetro guía
      4. El diámetro D
        Del orificio exterior del orificio de centrado
  3. Interpretación de indicación
3. Dibujo de ensamble
  1. Dibujos del diseño del ensamble
  2. Dibujos de instalación del ensamble
  3. Dibujos de ensambles para catalogos
  4. Lista de componentes

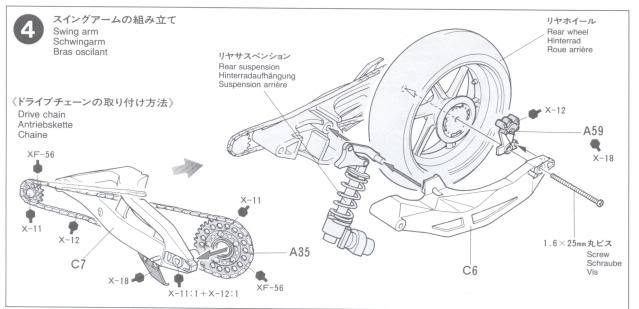

  5. Dibujos de ensamble explosivos
  6. Dibujos de ensamble detallado
  7. Dibujos de subensambles
