DIBUJO TECNICO
  1. FORMATOS NORMALIZADOS
    1. QUE SON
      1. hoja de papel donde se realizan dibujos
        1. formas y dimensiones medidas en mm
          1. normas UNE-EN ISO5457:2000
            1. DIMENSIONES
              1. LA FORMA DE PARTIDA ES UN RECTANGULO DE SUPERFICIE CUYOS LADOS ESTAN EN RELACION 1:2 ESTO DA UN ANCHO DE 841MM Y 1189 MM DE ALTO
                1. FORMATO BASE A0
                  1. A1
                    1. A6
                      1. A5
                        1. A2
                          1. A3
                            1. A4
                              1. TOLERANCIA
                                1. SE PERMITEN DESVIACIONES EN LAS MEDIDAS DE +/- 1.5 MM PARA MEDIDAS HASTA DE 150 MM, DE +/- 2MM PARA MEDIDAS DE HASTA 600 MM Y DE +/- 3 MM PARA MEDIDAS SUPERIORES

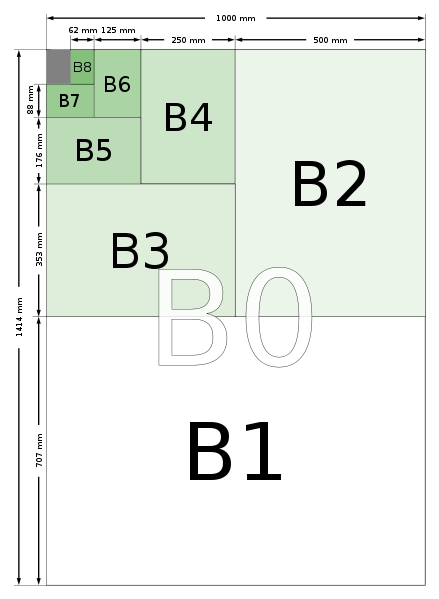

                                  1. SERIES B

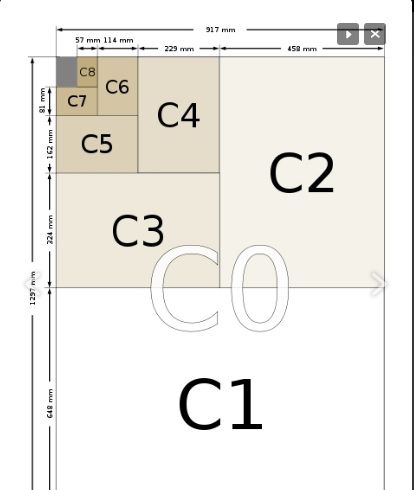

                                    1. SERIE C
                2. LINEAS NORMALIZADAS
                  1. QUE SON
                    1. LOS TIPOS DE LINEA USADOS
                      1. CLASIFICADAS
                        1. TIPOS Y ESPESORES
                          1. LLENA GRUESA
                            1. LLENA FINA MANO ALZADA
                              1. LLENA FINA (RECTA Y CURVA)
                                1. GRUESA DE TRAZOS - FINA DE TRAZOS
                                  1. FINA DE TRAZOS Y PUNTOS
                                    1. CON CAMBIO DE DIRECCION
                                    2. GRUESA DE TRAZOS Y PUNTOS
                                      1. FINA DE TRAZOS Y DOBLE PUNTO
                                        1. ANCHURA DE LAS LINEAS
                                          1. DEBERAN ELEGIRSE EN FUNCION A LAS DIMENSIONES
                                            1. TIPO DE DIBUJO
                                              1. 0,18-0,25-0,35-0,5-0,7-1-1-1,4 Y 2 MM
                                                1. ESPACIADO ENTRE LAS LINEAS
                                                  1. ES LA REPRESENTACION DEL RAYADO
                                                    1. PRIORIDAD EN LAS LINEAS COINCIDENTES
                                                      1. CONTORNOS Y ARISTAS OCULTOS
                                                        1. CONTORNOS Y ARISTAS VISTOS
                                                          1. TRAZAS DE PLANOS DE CORTE
                                                            1. EJES DE REVOLUCION Y TRAZAS DE PLANOS DE SIMETRIA
                                                              1. LINEAS DE CENTRO DE GRAVEDAD
                                                                1. LINEAS DE PROYECCION

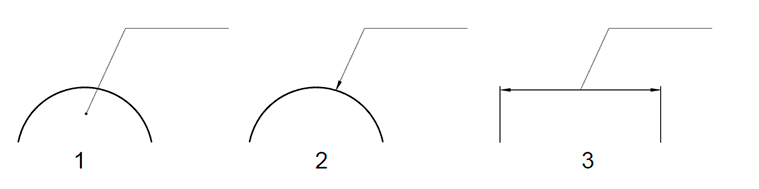

                                                                  1. TERMINACION DE LAS LINEAS DE REFERENCIA
                                                                    1. SIRVE PARA INDICAR UN ELEMENTO
                                                                      1. DEBEN TERMINAR EN
                                                                        1. FLECHA
                                                                          1. PUNTO
                                                                            1. SIN PUNTO NI FLECHA
                                                                              1. TERMINACIONES
                                                                                1. UTILIZACION DE LINEAS
                                                                                  1. SE UTILIZAN PARA AYUDAR ILUSTRAR OBJETOS
                                                                                    1. LINEA OCULTA
                                                                                      1. MUESTRA SUPERFICIES O BORDES OCULTAS EN UN OBJETO
                                                                                      2. LINEA CENTRAL
                                                                                        1. MUESTRA CENTROS DE CAVIDADES Y CARACTERISTICAS SIMETRICAS
                                                                                        2. LINEAS DE DIMENSION
                                                                                          1. DAN DIMENSION A UN OBJETO
                                                                                          2. LINEA DE SIMETRIA
                                                                                            1. ES UNA LINEA CENTRAL CON DOS LINEAS CORTAS PARALELAS
                                                                                            2. LINEAS GUIAS
                                                                                              1. HACE REFERENCIA A UNA NOTA
                                                          2. VISTAS
                                                            1. QUE SON
                                                              1. PROYECCIONES ORTOGONALES DE UN OBJETO
                                                                1. A : FRENTE O ALZADO
                                                                  1. B: SUPERIOR O PLANTA
                                                                    1. C:VISTA DERECHA O LATERAL DERECHA
                                                                      1. D: VISTA IZQUIERDA O LATERAL IZQUIERDA
                                                                        1. E: VISTA INFERIOR
                                                                          1. F: VISTA POSTERIOR

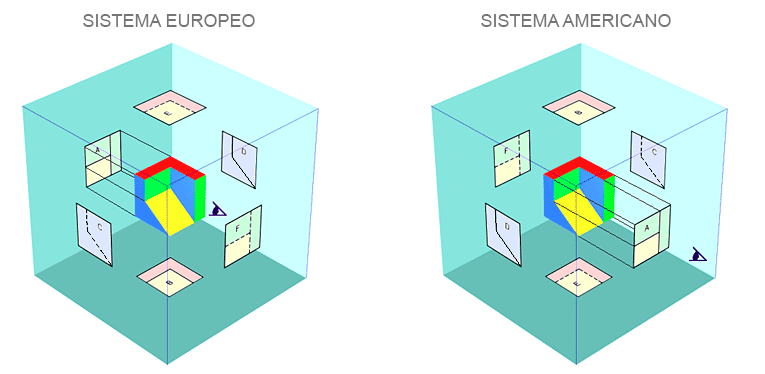

                                                                            1. POSICIONES RELATIVAS DE LAS VISTAS
                                                                              1. PRIMER DIEDRO
                                                                                1. SISTEMA EUROPÉO
                                                                                  1. EL OBJETO SE ENCUENTRA ENTRE EL OBSERVADOR Y EL PLANO DE PROYECCION
                                                                                2. TERCER DIEDRO
                                                                                  1. SISTEMA AMERICANO
                                                                                    1. EL PLANO DE PROYECCION SE ENCUENTRA ENTRE EL OBSERVADOR Y EL OBJETO
                                                                                      1. OBJETIVOS
                                                                                        1. CONSEGUIR EL MEJOR APROVECHAMIENTO DE LA SUPERFICIE DEL DIBUJO
                                                                                          1. QUE SE PRESENTE EL MENOR NUMERO DE ARISTAS POSIBLES
                                                                                            1. QUE EL RESTO DE VISTAS SEA LOS MAS SIMPLE POSIBLES
                                                                                              1. VISTAS ESPECIALES
                                                                                                1. VISTAS DE PIEZAS SIMETRICAS
                                                                                                  1. VISTAS DE DETALLE
                                                                                                    1. VISTAS CAMBIADAS DE POSICION
                                                                                                      1. VISTAS LOCALES
                                                                                                        1. VISTAS GIRADAS
                                                                                                          1. VISTAS DESARROLLADAS
                                                                                                            1. VISTAS UXILIARES OBLICUAS
                                                                                                              1. REPRESENTACIONES CONVENCIONALES
                                                                                                                1. INTERSECCIONES FICTICIAS
                                                                                              2. ESCALAS NORMALIZADAS
                                                                                                1. QUE SON
                                                                                                  1. APLICACION DE AMPLIACION Y REDUCCION NECESARIA PARA QUE LOS OBJETOS QUEDEN BIEN REPRESENTADOS EN EL DIBUJO
                                                                                                    1. ESCALA= DIMENSION DEL DIBUJO/DIMENSION EN LA REALIDAD
                                                                                                      1. ESCALA NATURAL
                                                                                                        1. TAMBIEN SE PUEDE INDICAR E=1:1 O 1:1
                                                                                                          1. 1 MILIMETRO DEL DIBUJO REPRESENTA UN MILIMETRO DE LA REALIDAD

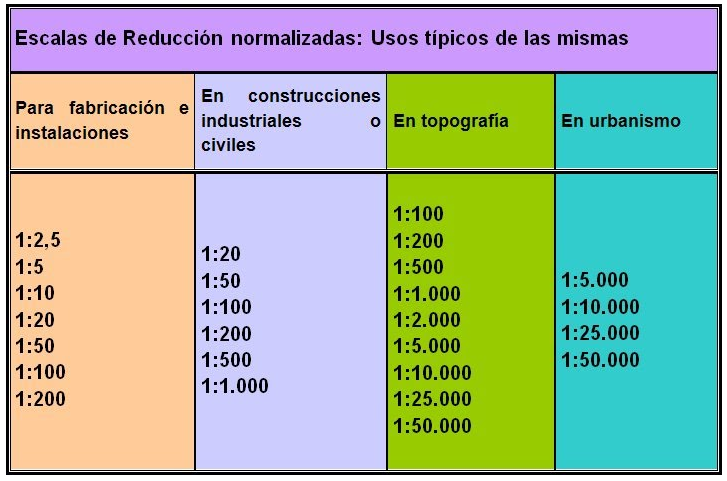

                                                                                                        2. ESCALA DE REDUCCION
                                                                                                          1. REPRESENTA LA REALIDAD A UN TAMAÑO INFERIOR
                                                                                                            1. E=1:50
                                                                                                              1. 1 MM DEL DIBUJO REPRESENTA 50 MM DE LA REALIDAD
                                                                                                              2. E=1:100
                                                                                                                1. 1 MM DEL DIBUJO REPRESENTA 10 MM DE LA REALIDAD
                                                                                                            2. ESCALA DE AMPLIACION
                                                                                                              1. REPRESENTA UN TAMAÑO SUPERIOR AL DE LA REALIDAD
                                                                                                                1. E=2:1 , E=5:1 , E=10:1
