Características de las tuberías.

Material
1. Ferrosos
  1. Hierro Fundido Acero Sus Aleaciones
2. No Ferrosos
  1. Bronce Cobre Plomo Níquel Latón Aluminio Zirconio Titanio
    1. Alto costo, Difícil manufactura, Resistencia Física y Química
3. Plásticos
  1. CASO 1: PVC, PP, PB, PE, Polieolefinas, Poliésteres CASO 2: ABS CAB

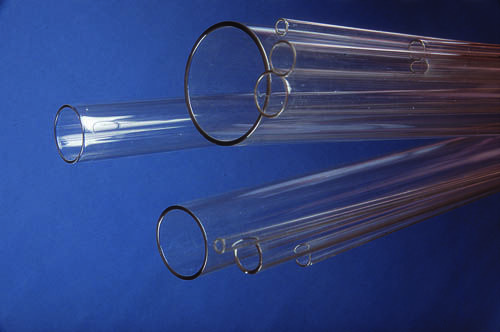

4. Vidrio
  1. Excelente resistencia química, Material Frágil, No soporta diferencias temperaturas altas
5. Civiles
  1. Agua potable
    1. Acero galvanizado Concreto y Polímeros reforzados
  2. Agua potable secundaria
    1. Asbesto Cemento y Plástico Reforzado
  3. Drenaje
    1. Albañal Cemento, Lamina Galvanizada Corrugada, Polímero Reforzado
6. Especiales
  1. Amplia variedad de fluidos donde confinan con ciertas características físicas y químicas
Por objetivo

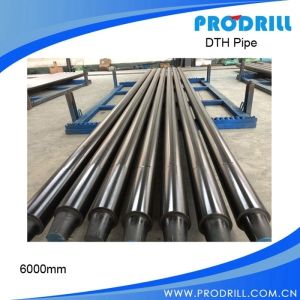

1. -Revestimiento -Producción -Flexibles -Pesadas -Perforación -Ductos
Por función
1. -Conductora -Explotación -Intermedia -Superficial

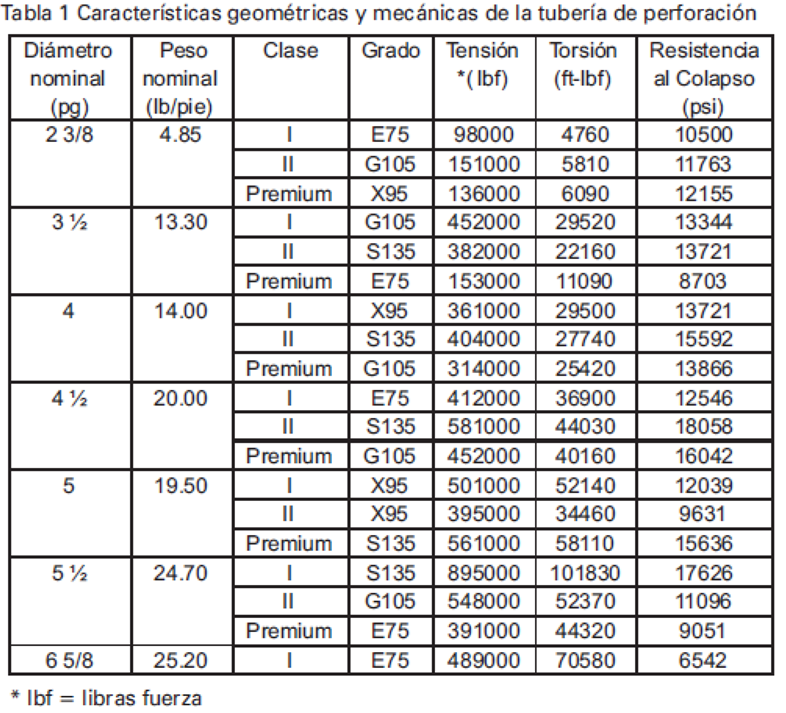

Por geometrías y mecánicas
1. Díametro nominal Peso nominal
2. Torsión Resistencia al colapso Clase Grado Tensión
Estándares
1. Fuentes involucradas que las definen
  1. ANSI
    1. Esta norma lo define por su número de cedula
  2. ASME
  3. ASTM
    1. Definen por el peso de manufactura
      1. STD-Standard XS-Extra Strong XXS-Double Extra Strong
  4. API
    1. Define con sus normas 5L y 5LX
Capacidad a la resistencia
1. Colapso Estallamiento
2. Tensión Corrosión Torsión
Identifiación

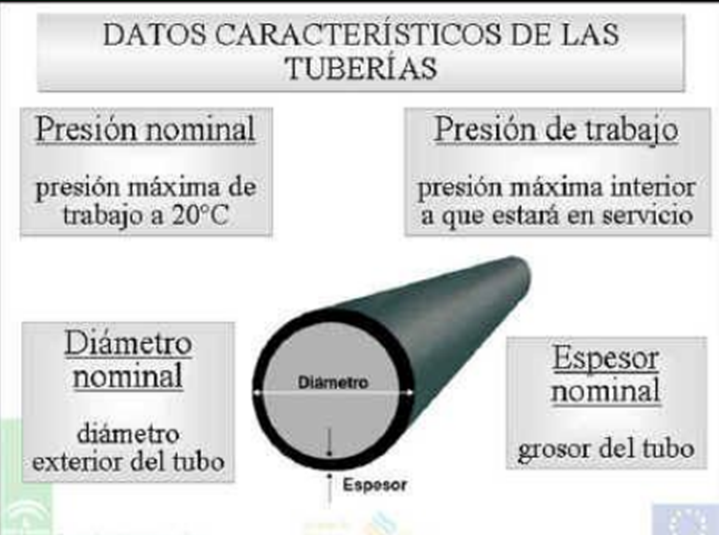

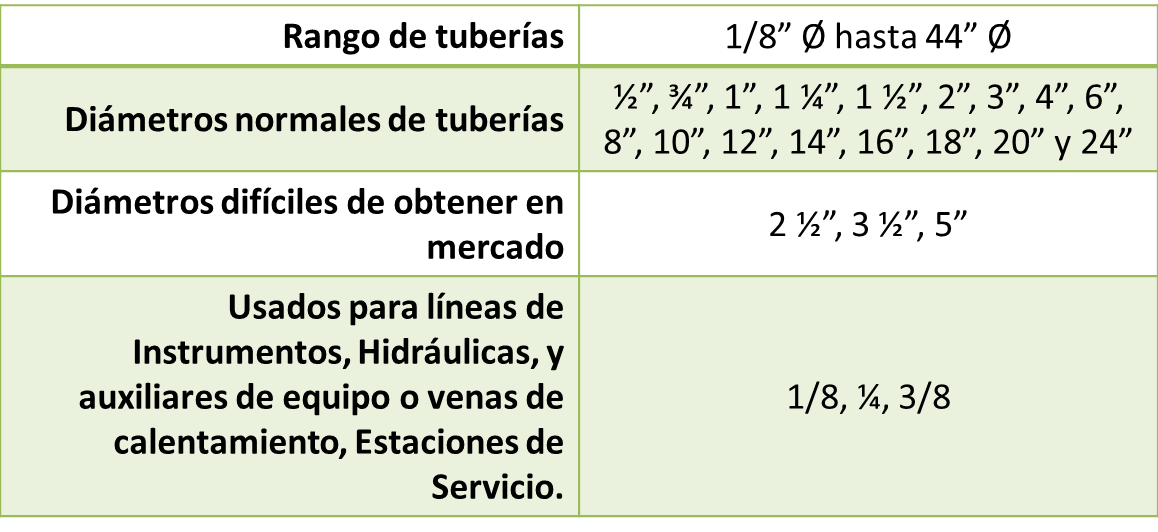

1. Diámetro nominal (Símbolo: Ø)
  1. lo definen
    1. IPS
      1. Para tuberías de Fierro
    2. NPS
      1. MENOR de 14" »» Diam. ext DIFERENTE a Ø MAYOR DE 14" »» IGUAL a Ø
2. Clase
  1. Designación adimensional, que relaciona un rango presión-temperatura
3. Grosor de tubería
  1. Peso de manufactura (Ref. Nodo Estandares)
  2. Cedula
Clasificación

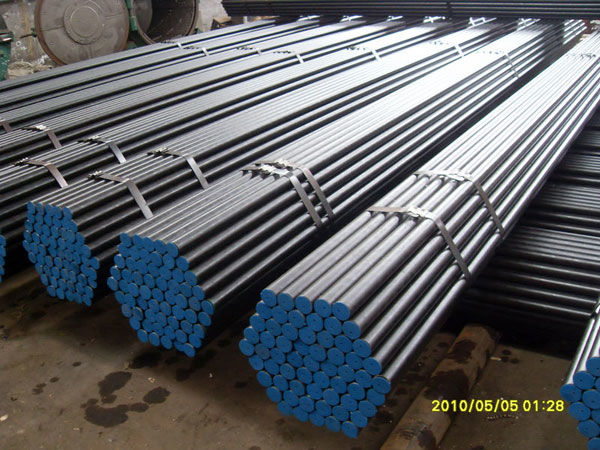

1. Sin costura

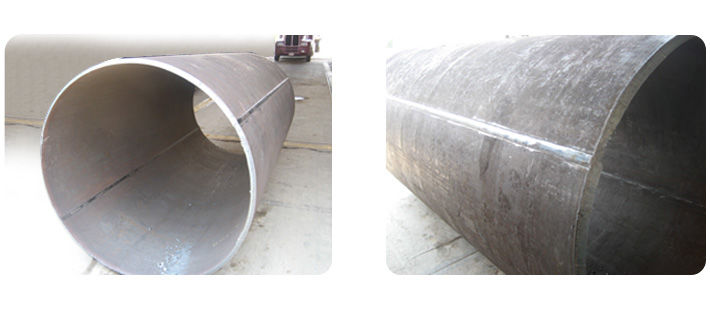

2. Con constura

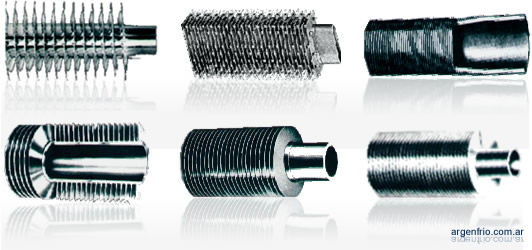

3. Aletados
