Dibujo Proyectivo
- Formatos Normalizadis
- Que son
- Son las dimensiones que debe tener una hoja respecto de su largo y ancho.
- Son las dimensiones que debe tener una hoja respecto de su largo y ancho.
- Como se
construyen
- Cada serie normal está formada por un intervalo de tamaños establecidos de tal forma que cada formato se obtiene dividiendo el tamaño
inmediatamente superior en dos partes iguales, la división debe ser paralela al lado más corto. Todos los tamaños de cada serie son geométricamente
similares uno al otro
- Cada serie normal está formada por un intervalo de tamaños establecidos de tal forma que cada formato se obtiene dividiendo el tamaño
inmediatamente superior en dos partes iguales, la división debe ser paralela al lado más corto. Todos los tamaños de cada serie son geométricamente
similares uno al otro

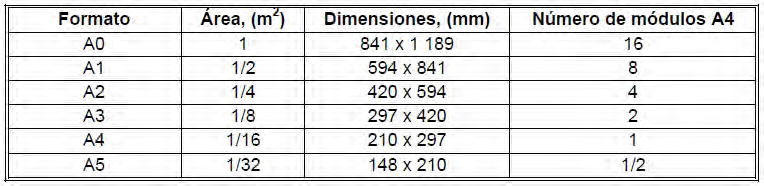

- Mas
comunes
- ICONTEC. (1981). NTC 1687 Dibujó técnico. Formato y plegado de los dibujos (1 ed.). Bogotá,
Colombia: ICONTEC. Recuperado el 17 de Junio de 2015 de: (E-Biblioteca Unad)
- ICONTEC. (1981). NTC 1687 Dibujó técnico. Formato y plegado de los dibujos (1 ed.). Bogotá,
Colombia: ICONTEC. Recuperado el 17 de Junio de 2015 de: (E-Biblioteca Unad)
- Que son
- Lineas
Normalizadas
- Como se constituyen
- En líneas generales, la representación gráfica de piezas o máquinas se hace por medio de 7
clases diferentes de líneas cuyos trazos y espesores son diferentes entre sí. En los dibujos técnicos es
aconsejable que no haya más de tres anchuras de líneas: gruesas , intermedias y finas y la relación
será aproximadamente de 2 a 1 entre la gruesa y la fina, como por ejemplo: 0,5 - 0,3y 0,15
respectivamente.
- En líneas generales, la representación gráfica de piezas o máquinas se hace por medio de 7
clases diferentes de líneas cuyos trazos y espesores son diferentes entre sí. En los dibujos técnicos es
aconsejable que no haya más de tres anchuras de líneas: gruesas , intermedias y finas y la relación
será aproximadamente de 2 a 1 entre la gruesa y la fina, como por ejemplo: 0,5 - 0,3y 0,15
respectivamente.
- Mas
Comunes
- • Línea gruesa continua • Línea delgada Continua • Línea delgada
discontinua • Línea gruesa discontinua
- • Línea gruesa continua • Línea delgada Continua • Línea delgada
discontinua • Línea gruesa discontinua
- Que son
- la normaliza-ción de ellas tiene como sentido el poder interpretar un dibujo de una única forma
independientemente dela persona que lo lea.
- la normaliza-ción de ellas tiene como sentido el poder interpretar un dibujo de una única forma
independientemente dela persona que lo lea.
- Como se constituyen
- Escalas
Normalizadas
- Que son
- Escala: La relación existente entre la dimensión lineal de un elemento de un objeto tal como se
representa el dibujo y la dimensión real del mismo elemento.
- Escala: La relación existente entre la dimensión lineal de un elemento de un objeto tal como se
representa el dibujo y la dimensión real del mismo elemento.
- Como se constituyen
- Escala natural: escala con relación 1:1 Escala de ampliación: escala en la cual la relación es mayor
que 1:1. Se representa por X:1 Escala de reducción: escala en la cual la relación es menor que 1:1.
Se representa por 1:X
- Escala natural: escala con relación 1:1 Escala de ampliación: escala en la cual la relación es mayor
que 1:1. Se representa por X:1 Escala de reducción: escala en la cual la relación es menor que 1:1.
Se representa por 1:X
- Mas
Comunes
- Escala
de
reducción
1:2
1:5
1:10
1:20
1:50
1:100
1:200
1:500
1:1000
Escala
natural
1:1
Escala
de
ampliación
2:1
5:1
10:1
20:1
50:1
100:1
200:1
500:1
1000:1
- Escala
de
reducción
1:2
1:5
1:10
1:20
1:50
1:100
1:200
1:500
1:1000
Escala
natural
1:1
Escala
de
ampliación
2:1
5:1
10:1
20:1
50:1
100:1
200:1
500:1
1000:1
- Que son
- Vistas
- Vistas Necesarias
- · Vista de frente: V (Vertical principal) ó F (Frontal) · Vista Superior: H (Horizontal principal) ó S
(Superior) · Vista Derecha: L (Lateral principal) ó D (Lateral Derecha) · Vista Izquierda: L’ (Lateral) ó IZ
(Lateral Izquierda) · Vista Inferior: H’ (Horizontal) ó IN (Inferior) · Vista Posterior: V’ (Vertical) ó P
(Posterior)
- · Vista de frente: V (Vertical principal) ó F (Frontal) · Vista Superior: H (Horizontal principal) ó S
(Superior) · Vista Derecha: L (Lateral principal) ó D (Lateral Derecha) · Vista Izquierda: L’ (Lateral) ó IZ
(Lateral Izquierda) · Vista Inferior: H’ (Horizontal) ó IN (Inferior) · Vista Posterior: V’ (Vertical) ó P
(Posterior)
- Vistas Especiales
- Vistas Auxiliares, vistas parciales y vistas locales
- Vistas Auxiliares, vistas parciales y vistas locales
- Norma NTC 1777:2001: Esta norma específica los principios generales de presentación, los cuales se
aplicarán a dibujos técnicos, siguiendo los métodos de proyección ortográfica.
- Vistas Necesarias
- Cortes, secciones y
roturas
- Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la
misma, con objeto de clarificar y hacer más sencilla su representación y acotación.
- Una sección es la representación de la zona de una pieza por donde pasa el plano de corte donde
este último crea una superficie que se representa en una vista. Las secciones normalmente llevan un
rayado de líneas de trazo fino paralelas e inclinadas a 45 grados con respecto al eje o base de la
pieza. Leer más:
http://www.monografias.com/trabajos100/cortes-secciones-y-roturas/cortes-secciones-y-roturas.shtml#ixzz4NxgjmS88
- Cuando se dibujan objetos muy largos que por sus dimensiones queden muy ajustados o no quepan
dentro del espacio de papel, se elimina a través de las roturas una parte de la pieza que no es
necesaria para su comprensión, por lo tanto, las roturas ahorran espacio en la representación y la
limitan a las partes suficientes para su definición y acotación, sin embargo siempre se debe indicar
con una cota la longitud total de la pieza. Leer más:
http://www.monografias.com/trabajos100/cortes-secciones-y-roturas/cortes-secciones-y-roturas.shtml#ixzz4NxgrssNR
- Cuando se dibujan objetos muy largos que por sus dimensiones queden muy ajustados o no quepan
dentro del espacio de papel, se elimina a través de las roturas una parte de la pieza que no es
necesaria para su comprensión, por lo tanto, las roturas ahorran espacio en la representación y la
limitan a las partes suficientes para su definición y acotación, sin embargo siempre se debe indicar
con una cota la longitud total de la pieza. Leer más:
http://www.monografias.com/trabajos100/cortes-secciones-y-roturas/cortes-secciones-y-roturas.shtml#ixzz4NxgrssNR
- Una sección es la representación de la zona de una pieza por donde pasa el plano de corte donde
este último crea una superficie que se representa en una vista. Las secciones normalmente llevan un
rayado de líneas de trazo fino paralelas e inclinadas a 45 grados con respecto al eje o base de la
pieza. Leer más:
http://www.monografias.com/trabajos100/cortes-secciones-y-roturas/cortes-secciones-y-roturas.shtml#ixzz4NxgjmS88
- Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la
misma, con objeto de clarificar y hacer más sencilla su representación y acotación.
