MECANISMOS DE
TRANSMISIÓN LINEAL DE
MOVIMIENTO
- PALANCAS
- LA LEY DE LA PALANCA DICE QUE LA
FUERZA APLICADA POR LA DISTANCIA
ENTRE LA FUERZA APLICADA Y EL PUNTO
DE APOYO ES IGUAL A LA FUERZA DE
CARGA POR LA DISTANCIA ENTRE LA
CARGA Y EL PUNTO DE APOYO
- Br: Brazo
resistencia
Bp: Brazo
potencia P:
Potencia R:
Resistencia
- Br: Brazo
resistencia
Bp: Brazo
potencia P:
Potencia R:
Resistencia
- SON UNAS BARRAS RÍGIDAS QUE
OSCILAN UN PUNTO DE APOYO
- SE CLASIFICAN EN FUNCIÓN
DE GRADOS

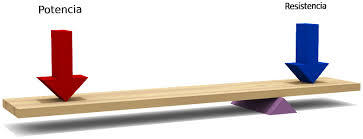

- PALANCAS DE 1º GRADO
- EL PUNTO DE APOYO ESTÁ
ENTRE LA FUERZA APLICADA Y
LA CARGA
- UN NIÑO FEO DE 60KG DE
PESO SE SITÚA A 2
METROS DEL CENTRO DE
UN BALANCIN. SI YO SOY
EL NIÑO BONITO Y PESO
50KG ¿ A QUÉ DISTANCIA
ME TENGO K PONER YO?
- UN NIÑO FEO DE 60KG DE
PESO SE SITÚA A 2
METROS DEL CENTRO DE
UN BALANCIN. SI YO SOY
EL NIÑO BONITO Y PESO
50KG ¿ A QUÉ DISTANCIA
ME TENGO K PONER YO?
- EL PUNTO DE APOYO ESTÁ
ENTRE LA FUERZA APLICADA Y
LA CARGA

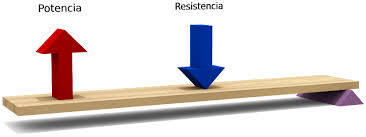

- PALANCAS DE 2º GRADO
- LA CARGA ESTA ENTRE EL
PUNTO DE APOYO Y LA
FUERZA APLICADA

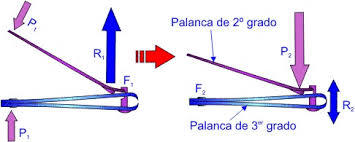

- TENEMOS DIFERENTES PALANCAS, Y CADA PALANCA HAY QUE METERLA EN CADA CAJA QUE
LE CORRESPONDA: TENEMOS UN ALFILER, PINZA, BRAZO, ALICATES Y UN CASCANUECES.
EL CASCANUECES PERTENECE A LA CAJA DE SEGUNDO GRADO.
- TENEMOS DIFERENTES PALANCAS, Y CADA PALANCA HAY QUE METERLA EN CADA CAJA QUE
LE CORRESPONDA: TENEMOS UN ALFILER, PINZA, BRAZO, ALICATES Y UN CASCANUECES.
EL CASCANUECES PERTENECE A LA CAJA DE SEGUNDO GRADO.
- LA CARGA ESTA ENTRE EL
PUNTO DE APOYO Y LA
FUERZA APLICADA

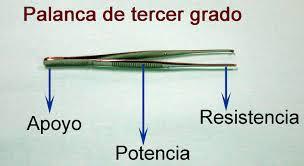

- PALANCA DE 3º GRADO
- LA FUERZA APLICADA ESTÁ
ENTRE EL PUNTO DE APOYO Y LA
CARGA

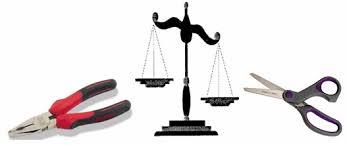

- TENEMOS DIFERENTES PALANCAS, Y CADA
PALANCA HAY QUE METERLA EN CADA CAJA
QUE LE CORRESPONDA: TENEMOS UN CAMIÓN,
BALANZA, TIJERAS Y UN CARRILLO DE MANO.
EL CAMIÓN PERTENECE A LA CAJA DE TERCER
GRADO.
- TENEMOS DIFERENTES PALANCAS, Y CADA
PALANCA HAY QUE METERLA EN CADA CAJA
QUE LE CORRESPONDA: TENEMOS UN CAMIÓN,
BALANZA, TIJERAS Y UN CARRILLO DE MANO.
EL CAMIÓN PERTENECE A LA CAJA DE TERCER
GRADO.
- LA FUERZA APLICADA ESTÁ
ENTRE EL PUNTO DE APOYO Y LA
CARGA
- PALANCAS DE 1º GRADO
- SE CLASIFICAN EN FUNCIÓN
DE GRADOS
- LA LEY DE LA PALANCA DICE QUE LA
FUERZA APLICADA POR LA DISTANCIA
ENTRE LA FUERZA APLICADA Y EL PUNTO
DE APOYO ES IGUAL A LA FUERZA DE
CARGA POR LA DISTANCIA ENTRE LA
CARGA Y EL PUNTO DE APOYO
- TRANSMITEN EL MOVIMIENTO LINEAL DE UN
SITIO A OTRO, MANTENIENDO EL MISMO
MOVIMIENTO
- POLEAS FIJAS-MÓVILES
- POLEAS FIJAS
- LAS POLEAS NO REBAJAN EL PESO DE LA CARGA
PERO FACILITAN LA POSICIÓN DE LA ESPALDA A LA
HORA DE LEVANTAR UN PESO
- POTENCIA=RESISTENCIA
- SE TIENE UNA PALANCA DE 11 METROS DE LARGO EN LA
QUE HAY UNA CARGA DE 11KG, QUE ESTA A 2 METROS
DEL FULCRO. ¿CUÁL SERÁ EL VALOR DE LA POTENCIA?
EL VALOR SERIA 2,44 METROS.
- SE TIENE UNA PALANCA DE 11 METROS DE LARGO EN LA
QUE HAY UNA CARGA DE 11KG, QUE ESTA A 2 METROS
DEL FULCRO. ¿CUÁL SERÁ EL VALOR DE LA POTENCIA?
EL VALOR SERIA 2,44 METROS.
- POTENCIA=RESISTENCIA
- LAS POLEAS NO REBAJAN EL PESO DE LA CARGA
PERO FACILITAN LA POSICIÓN DE LA ESPALDA A LA
HORA DE LEVANTAR UN PESO
- POLEAS MÓVILES
- LA POLEA MÓVIL ES UN DISPOSITIVO QUE CONSTA
DE DOS POLEAS: UNA FIJA SUJETA A UN SOPORTE
Y UNA POLEA MÓVIL CONECTADA A LA PRIMERA
MEDIANTE UNA CUERDA. A LA FUERZA TAMBIÉN
SE LE SUELE LLAMAR POTENCIA.
- P=R/2
- VAMOS A COMPROBAR CUÁL ES LA GANANCIA
MECÁNICA DE LA POLEA MÓVIL, RECUERDA LO
QUE QUIERE DECIR0 GANANCIA MECÁNICA.
"HACER MENOS ESFUERZO". R*H/2=F*X
- VAMOS A COMPROBAR CUÁL ES LA GANANCIA
MECÁNICA DE LA POLEA MÓVIL, RECUERDA LO
QUE QUIERE DECIR0 GANANCIA MECÁNICA.
"HACER MENOS ESFUERZO". R*H/2=F*X
- P=R/2
- LA POLEA MÓVIL ES UN DISPOSITIVO QUE CONSTA
DE DOS POLEAS: UNA FIJA SUJETA A UN SOPORTE
Y UNA POLEA MÓVIL CONECTADA A LA PRIMERA
MEDIANTE UNA CUERDA. A LA FUERZA TAMBIÉN
SE LE SUELE LLAMAR POTENCIA.
- POLIPASTO
- ES LA CONBINACIÓN ENTRE UNA POLEA FIJA Y OTRA MÓVIL
- POTENCIA=FUERZA
- ¿CUÁL SERÁ LA GANANCIA MECÁNICA DEL
POLIPASTO? PARA ELLO APLICAMOS LA LEY DEL
EQUILIBRIO TR=TM
- ¿CUÁL SERÁ LA GANANCIA MECÁNICA DEL
POLIPASTO? PARA ELLO APLICAMOS LA LEY DEL
EQUILIBRIO TR=TM
- POTENCIA=FUERZA
- ES LA CONBINACIÓN ENTRE UNA POLEA FIJA Y OTRA MÓVIL
- POLEAS FIJAS
