DIBUJO TECNICO
- FORMATOS NORMALIZADOS

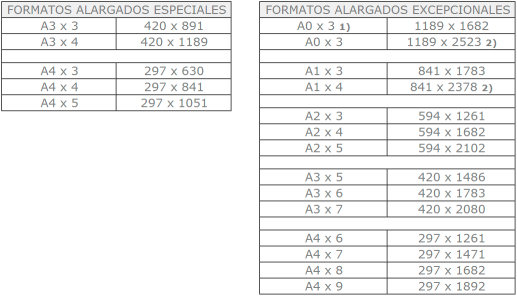

- Es la hoja de papel que se utiliza para realizar
dibujos y su forma y sus medidas en mm están
normalizados, podemos encontrar series A, B, C
y alargados, los mas conocidos son: A3 y A4
- Es la hoja de papel que se utiliza para realizar
dibujos y su forma y sus medidas en mm están
normalizados, podemos encontrar series A, B, C
y alargados, los mas conocidos son: A3 y A4
- LINEAS NORMALIZADAS

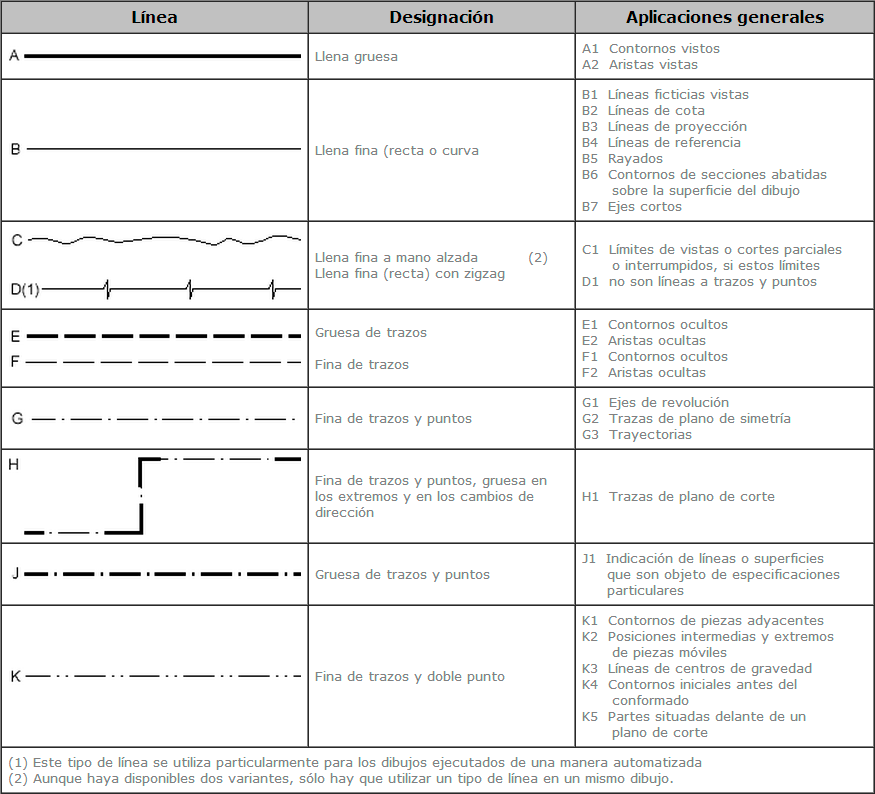

- Son las utilizadas para realizar los trazos en
el dibujo, están normalizadas en cuanto su
espesor y su forma, estas pueden ser:
- Son las utilizadas para realizar los trazos en
el dibujo, están normalizadas en cuanto su
espesor y su forma, estas pueden ser:
- ESCALAS NORMALIZADAS

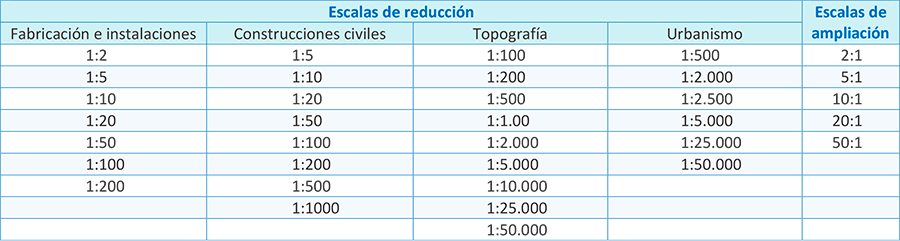

- Las escalas son las utilizadas para para dibujar el plano
de manera reducida o aumentada con respecto al
tamaño real del elemento, las escalas mas utlizadas
pueden ser, los conocidos pueden ser: 1:1, 1:10, 1:100,
1:1000
- Las escalas son las utilizadas para para dibujar el plano
de manera reducida o aumentada con respecto al
tamaño real del elemento, las escalas mas utlizadas
pueden ser, los conocidos pueden ser: 1:1, 1:10, 1:100,
1:1000
- VISTAS

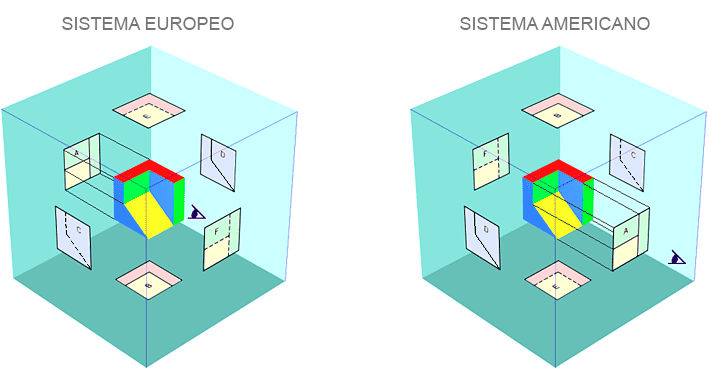

- Las vistas se definen como las proyecciones ortogonales que tiene un objeto por los diferentes lados
por donde se puede observar, las vistas mas comunes son: Vista A: Vista de frente o alzado Vista B:
Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral
izquierda Vista E: Vista inferior Vista F: Vista posterior:
- Las vistas se definen como las proyecciones ortogonales que tiene un objeto por los diferentes lados
por donde se puede observar, las vistas mas comunes son: Vista A: Vista de frente o alzado Vista B:
Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral
izquierda Vista E: Vista inferior Vista F: Vista posterior:
- GERALD RICARDO RINCON RAMIREZ-212060_8-16_04
