DIBUJO TÉCNICO Momento #2

FORMATOS NORMALIZADOS (NTC 1687)

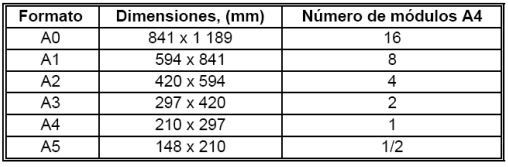

1. Dimensiones de los formatos

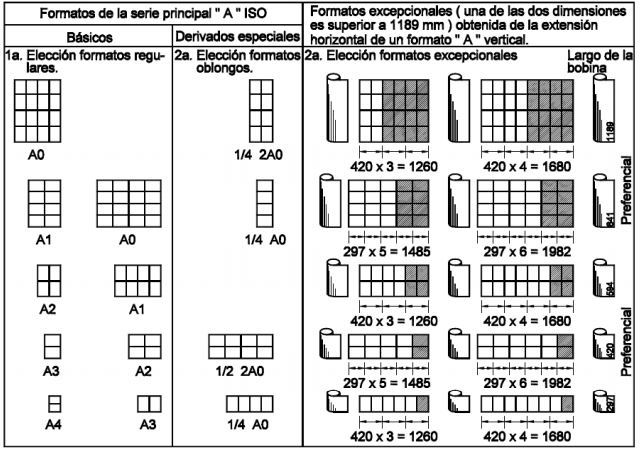

2. Formatos contemplados en la norma NTC 1687
  1. PLEGADO MODULAR: Para archivar en bolsa: Se forma mediante la subdivisión de formato A0 en 16 módulos A4.
  2. MARGEN PARA EL ARCHIVADO: Se obtiene dejando 20mm en el borde izquierdo del formato final. RECUADRO DE ZONA UTIL: (a) 10mm para formatos A0 y A2, 5mm para formatos A3 y A 5
  3. ROTULADO: Todo formato que va ya a ser pg , le gado, debe llevar en el ángulo inferior derecho un recuadro destinado para el rotulado.

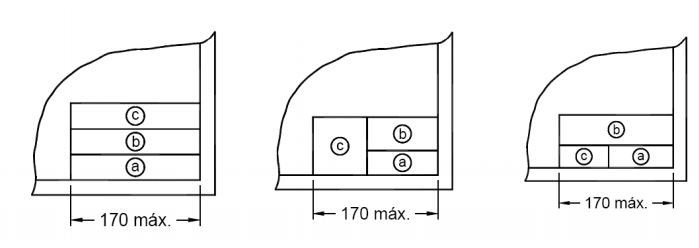

    1. Todo dibujo técnico o documento asociado debe tener un cuadro de títulos.
    2. El cuadro de títulos títulos debe consistir consistir en uno o mas rectángulos adyacentes. Estos pueden estar subdivididos en cajas para la inserción de i f ió n ormación específica.
    3. La información debe agruparse en:
      1. ZONA DE IDENTIFICACIÓN: Contiene el número de registro o identificación, el titulo del dibujo y el nombre del propietario .
      2. Zona de información adicional
        ITEM INDICATIVOS: para evitar errores de interpretación del método de presentación. Se debe e indicar el método de proyección, la escala principal, la unidad de dimensión lineal.
        ÍTEM TÉCNICOS: Incluye la textura de las superficies, tolerancias geométricas, valores de tolerancias generales y otras normas de este campo
        ÍTEM ADMINISTRATIVOS: Tamaño de la plancha de papel, fecha de primera emisión del dibujo, simbolo de revisión, fecha y otra información administrativa.

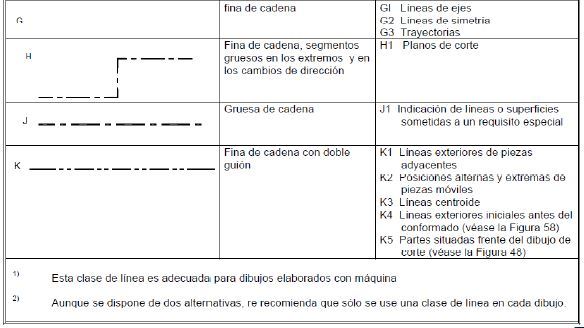

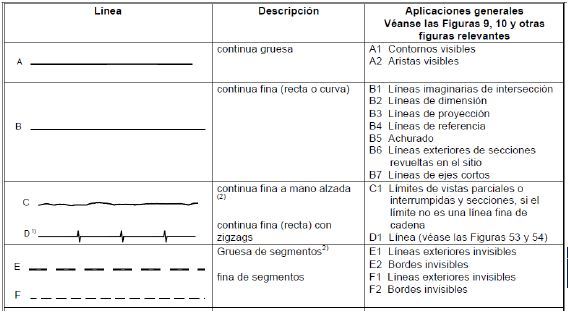

LÍNEAS NORMALIZADAS NTC 1777
1. El espacio entre líneas no debe ser inferior a 0.7mm
2. Si se usan líneas de dos espesores diferentes, la relación entre la línea gruesa y la fina no debe ser inferior a 2:1.
3. Se escogerá el espesor de acuerdo con el tamaño y la clase del dibujo, según la siguiente gama: 0.18, 0.25, 0.35, 0.5, 0.7, 1, 1.4 y 2 mm
4. En todas las vistas de una pieza a la misma escala, el espesor de las líneas debe ser igual.

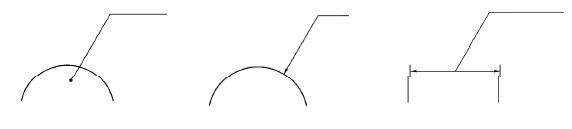

5. TERMINACIÓN DE LÍNEAS DE REFERENCIA. Las líneas de referencia deberán terminar: En un punto si terminan dentro de las líneas exteriores de un objeto. En punta de flecha, si terminan en la línea exterior de un objeto sin punto ni punta de flecha si terminan en una línea de dimensión
6. DIMENSIONAMIENTO – NTC 1960

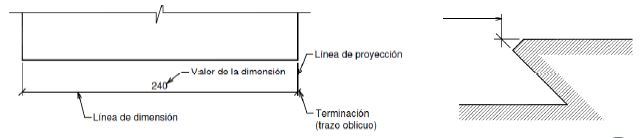

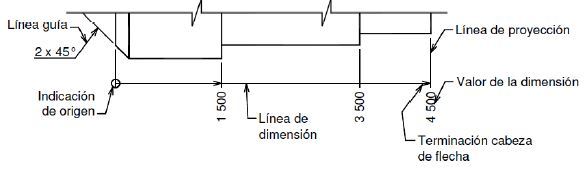

  1. Los elementos de dimensionamiento incluyen la línea de proyección, línea de dimensión, línea guía, terminación de línea de dimensión, la indicación de origen, y la dimensión de sí misma

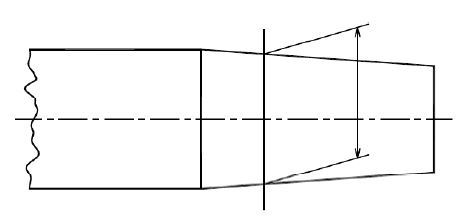

  2. Las líneas de proyección deben trazarse perpendiculares a la característica que se está dimensionando. Sin embargo, donde sea necesario, ellas pueden trazarse oblicuamente, pero paralelas una a la otra
    1. En general, las líneas de proyección y las líneas de dimensión no deben cruzar otras líneas a menos que esto sea inevitable

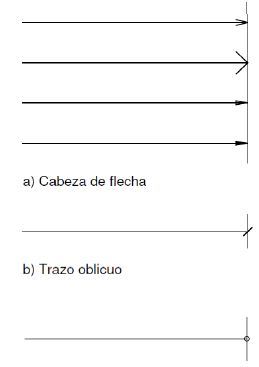

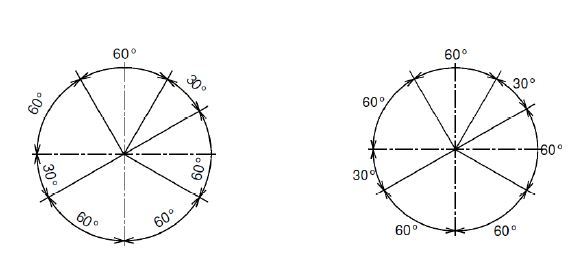

  3. INDICACIÓN DE TERMINACIÓN Y ORIGEN: En esta norma se especifican dos terminaciones de línea de dimensiones y una indicación de origen. Ellas son: la cabeza de flecha, trazada como líneas cortas formando puntas en cualquier ángulo conveniente incluido entre 15° y 90°. La cabeza de flecha puede se abierta, cerrada, o cerrada y rellena el trazo oblicuo, trazado como una línea corta inclinada a 45º la indicación de origen, trazada como un círculo abierto pequeño de aproximadamente 3 mm de diámetro.
    1. El tamaño de las terminaciones debe ser proporcional al tamaño del dibujo sobre el cual se usan éstas pero no más grandes que lo necesario para leer el dibujo.
    2. Sólo debe usarse un estilo de terminación de cabeza de flecha sobre un dibujo simple. Sin embargo, donde el espacio sea muy pequeño para una cabeza de flecha, puede sustituirse por un trazo oblicuo o un punto

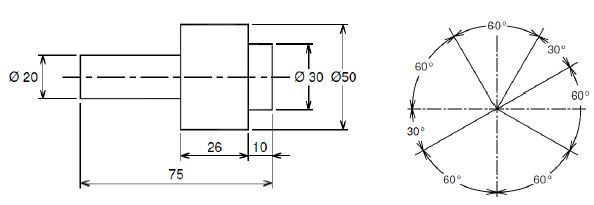

    3. Las cabezas de flecha deben mostrarse dentro de los límites de línea de dimensión donde el espacio esté disponible. Donde el espacio es limitado, la terminación de cabeza de flecha puede mostrarse afuera de los límites de la línea de dimensión que se extiende para tal propósito.

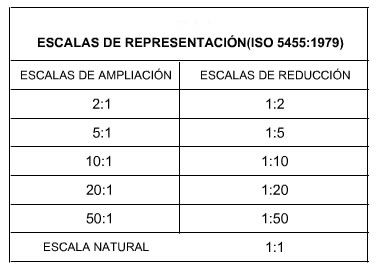

ESCALAS NORMALIZADAS (NTC 1580); La relación existente entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo y la dimensión real del mismo elemento.
1. ESCALA NATURAL: Escala con relación 1:1
2. ESCALA DE AMPLIACIÓN: escala en la cual la relación es mayor que 1:1. Se representa por X:1
3. ESCALA DE REDUCCIÓN: Escala en la cual la relación es menor que 1:1. Se representa por 1:X
  1. La designación de la escala usada en el dibujo se escribe en el rótulo.
