LISTA DE PROTOCOLOS DE ÁRBOL DE EXPANSIÓN

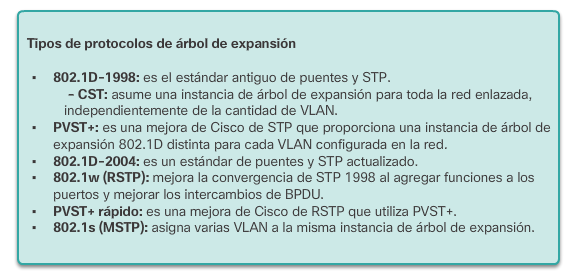

- Desde el lanzamiento del estándar IEEE 802.1D original, surgió una gran variedad de
protocolos de árbol de expansión.Las variedades de protocolos de árbol de expansión
incluyen lo siguiente:
- Características de los protocolos de árbol de expansión se detallan
características de los diversos protocolos de árbol de expansión. Las
palabras en cursiva indican si ese protocolo de árbol de expansión en
particular es exclusivo de Cisco o una implementación del estándar IEEE.
- Descripción general de PVST+ : que asume solo una instancia de árbol de
expansión para toda la red conmutada, independientemente de la cantidad de
VLAN. Las redes que ejecutan CST presentan las siguientes característica
- No es posible compartir la carga. Un uplink debe bloquear
todas las VLAN. Se preserva la CPU. Solo se debe calcular
una instancia de árbol de expansión.
- No es posible compartir la carga. Un uplink debe bloquear
todas las VLAN. Se preserva la CPU. Solo se debe calcular
una instancia de árbol de expansión.
- Descripción general de PVST+ : que asume solo una instancia de árbol de
expansión para toda la red conmutada, independientemente de la cantidad de
VLAN. Las redes que ejecutan CST presentan las siguientes característica
- Estados de los puertos y funcionamiento de PVST+: STP
facilita la ruta lógica sin bucles en todo el dominio de
difusión. El árbol de expansión se determina a través de la
información obtenida en el intercambio de tramas de BPDU
entre los switches interconectados.
- - Bloqueo: el puerto es un puerto alternativo y no participa en el
reenvío de tramas. - Escucha: escucha la ruta hacia la raíz. STP
determinó que el puerto puede participar en el reenvío de tramas
según las tramas BPDU que recibió el switch hasta ahora. - Aprendizaje:
aprende las direcciones MAC. El puerto se prepara para participar en el
reenvío de tramas y comienza a completar la tabla de direcciones MAC.
- - Bloqueo: el puerto es un puerto alternativo y no participa en el
reenvío de tramas. - Escucha: escucha la ruta hacia la raíz. STP
determinó que el puerto puede participar en el reenvío de tramas
según las tramas BPDU que recibió el switch hasta ahora. - Aprendizaje:
aprende las direcciones MAC. El puerto se prepara para participar en el
reenvío de tramas y comienza a completar la tabla de direcciones MAC.
