Dibujo Proyectivo 1
- Formatos Normalizados
- Se llama formato normalizado al
tamaño, posición y dimensiones que
se le da al papel, transformado en
lámina de trabajo.
- La forma y tamaño de una hoja de
papel normalizado responde a tres
simples reglas:
- Regla de doblado: Un formato
se obtiene por doblado
transversal del inmediato
superior.
- Regla de referencia: El formato de
referencia tiene una superficie de un
metro cuadrado.
- Regla de semejanza: La relación entre los
lados de un formato es igual a la relación
existente entre el lado de un cuadrado y
su diagonal
- Regla de doblado: Un formato
se obtiene por doblado
transversal del inmediato
superior.
- Se llama formato normalizado al
tamaño, posición y dimensiones que
se le da al papel, transformado en
lámina de trabajo.
- Lineas Normalizadas
- En los dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos
y espesores, han sido normalizados
en las diferentes normas.
- Clases de líneas normalizadas
- Aristas y contornos vistos
- Aristas y contornos ocultos
- Trazas de plano de corte
- Ejes de simetría y de revolución
- Rayado - líneas finas
- Aristas y contornos vistos
- En los dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos
y espesores, han sido normalizados
en las diferentes normas.
- Escalas Normalizadas
- Se utiliza las escalas para aplicar la ampliación o
reducción necesaria segun el caso para que los objetos
queden claramente representados en el plano del
dibujo. Se define como la relación entre la
dimensión dibujada respecto de su dimensión real

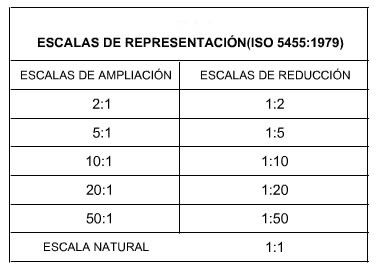

- Las Escalas Normalizadas o
estandarizadas segun la norma ISO
- Para reduccion
- 1:5
- 1:10 y en
adelante en
multiplos de 5
- 1:2
- 1:5
- Para Ampliacion
- 10:1 y en
adelante en
multiplos de 5
- 2:1
- 5:1
- 10:1 y en
adelante en
multiplos de 5
- Para reduccion
- Se utiliza las escalas para aplicar la ampliación o
reducción necesaria segun el caso para que los objetos
queden claramente representados en el plano del
dibujo. Se define como la relación entre la
dimensión dibujada respecto de su dimensión real
- Vistas
- Se denominan vistas principales de un objeto, a
las proyecciones ortogonales del mismo sobre 6
planos, dispuestos en forma de cubo. También
se podría definir las vistas como, las
proyecciones ortogonales de un objeto, según
las distintas direcciones desde donde se mire.
- Dos metodos: Método de proyección
denominado Europeo (antiguamente,
método E) y el método de proyección
denominado Americano (antiguamente,
método A)
- Se denominan vistas principales de un objeto, a
las proyecciones ortogonales del mismo sobre 6
planos, dispuestos en forma de cubo. También
se podría definir las vistas como, las
proyecciones ortogonales de un objeto, según
las distintas direcciones desde donde se mire.
