DIBUJO PROYECTIVO
- FORMATOS NORMALIZADOS
- Se llama formato normalizado al tamaño, posición y
dimensiones que se le da al papel, transformado en lámina
de trabajo también al formato a la hoja de papel en que se
realiza un dibujo, cuya forma y dimensiones en mm. están
normalizados. En la norma UNE 1026-2 83 Parte 2,
equivalente a la ISO 5457

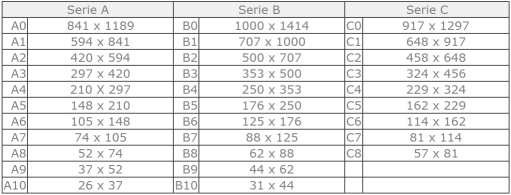

- Existen tres tipos de
series: Serie principal A y
series Auxiliares B - C
- Serie A
- La forma y tamaño de una hoja de
papel normalizado responde a tres
simples reglas
- Regla de doblado: Un formato se obtiene por
doblado transversal del inmediato superior.
Al doblar una hoja obtenemos dos de la
siguiente serie.
- Regla de semejanza: La relación entre los lados de un formato es igual a la relación existente entre el
lado de un cuadrado y su diagonal, es decir “raiz de dos”
- Regla de referencia: El formato de
referencia tiene una superficie de un metro
cuadrado.
- Regla de doblado: Un formato se obtiene por
doblado transversal del inmediato superior.
Al doblar una hoja obtenemos dos de la
siguiente serie.
- La forma y tamaño de una hoja de
papel normalizado responde a tres
simples reglas
- Serie B
- •La serie B, se obtienen
como media geométrica de
los lados de dos formatos
sucesivos de la serie A.
- •La serie B, se obtienen
como media geométrica de
los lados de dos formatos
sucesivos de la serie A.
- Serie C
- •La serie C, se obtienen
como media geométricas
de los lados de los
correspondientes de la
serie A y B.
- •La serie C, se obtienen
como media geométricas
de los lados de los
correspondientes de la
serie A y B.
- Serie A
- Se llama formato normalizado al tamaño, posición y
dimensiones que se le da al papel, transformado en lámina
de trabajo también al formato a la hoja de papel en que se
realiza un dibujo, cuya forma y dimensiones en mm. están
normalizados. En la norma UNE 1026-2 83 Parte 2,
equivalente a la ISO 5457
- LINEAS NORMALIZADAS
- Los dibujos debes ser claros y no llevar a
confusión. Según esto, se deben utilizar unos
tipos de líneas normalizadas, de tal forma que
las zonas importantes del dibujo estén
resaltadas (líneas gruesas) y otras más finas
que sirvan para datos o referencias, es decir,
para aportación de información.
- CLASES

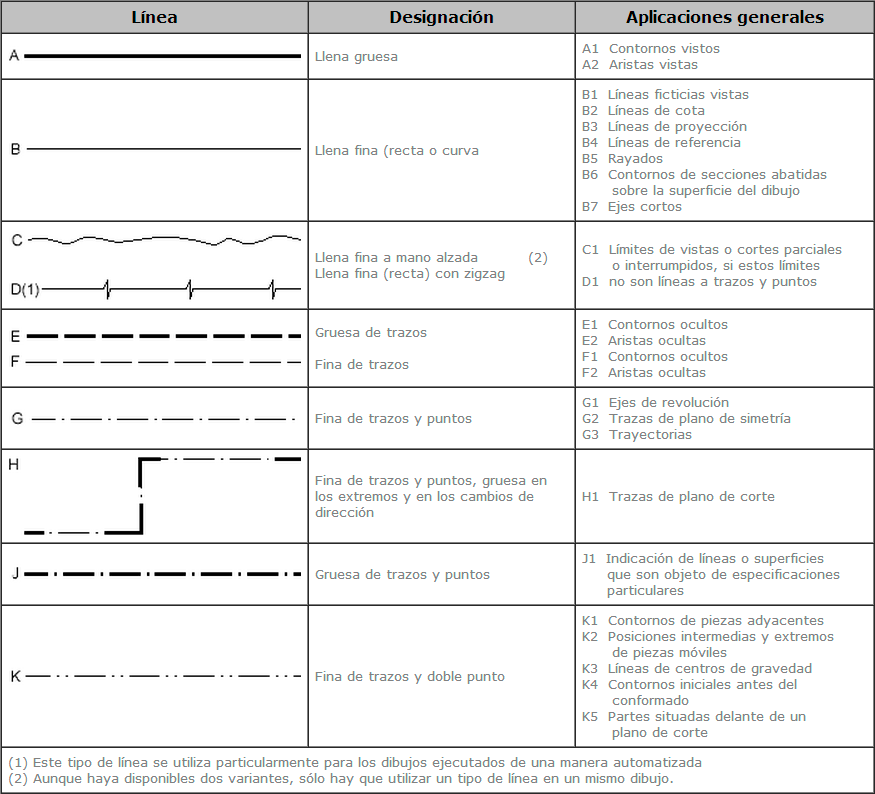

- Los tipos de líneas más
comunes que nos
podemos encontrar en la
mayoría de los dibujos
técnicos son
- 1. Aristas y contornos vistos. Se trata de un línea gruesa, la más gruesa de la serie, que se
utiliza para marcar los contornos vistos y las aristas vistas.
- 2. Aristas y contornos ocultos. Se trata de líneas de trazos de grosor medio que se
utilizan en contornos ocultos y aristas ocultas.
- 3. Trazas de plano de corte. Son líneas finas de trazos y punto, con trazos gruesos en los
extremos. Dependiendo del tipo de corte, pueden marcar cambios de dirección con
trazo grueso.
- 4. Ejes de simetría y de revolución. Son líneas finas de trazo y punto, y sirven para
marcar los ejes de simetría y de revolución. El eje de revolución es el que recorre
el interior de un cilindro o un cono. Mientras que los ejes de simetría estarán
colocados en las superficies circulares (bases del cilindro).
- 5. Rayado. Se trata de líneas finas, la más fina de la serie, y además de para hacer el
rayado, sirve para líneas ficticias, líneas de cota, líneas de referencia, contornos de
secciones abatidas sobre el dibujo y ejes cortos.
- 1. Aristas y contornos vistos. Se trata de un línea gruesa, la más gruesa de la serie, que se
utiliza para marcar los contornos vistos y las aristas vistas.
- Los tipos de líneas más
comunes que nos
podemos encontrar en la
mayoría de los dibujos
técnicos son
- Grosores de líneas normalizadas
- Los dibujos técnicos se realizan en
distintos formatos por lo que,
debemos ajustar los grosores de
las líneas para cada uno de esos
formatos
- Los dibujos técnicos se realizan en
distintos formatos por lo que,
debemos ajustar los grosores de
las líneas para cada uno de esos
formatos
- Los dibujos debes ser claros y no llevar a
confusión. Según esto, se deben utilizar unos
tipos de líneas normalizadas, de tal forma que
las zonas importantes del dibujo estén
resaltadas (líneas gruesas) y otras más finas
que sirvan para datos o referencias, es decir,
para aportación de información.
- ESCALAS NORMALIZADAS
- La escala es una relación entre la medida del dibujo y la medida del objeto real, o sea, escala = dibujo / realida, en escala normalizada a unque se puede
utilizar cualquier tipo de escala para que la representación del objeto en el plano sea la correcta (por ejemplo utilizando la escala E= 3:2), conviene utilizar
las escalas que vienen determinadas en la norma UNE 1 – 026 – 83 (1) 2R.

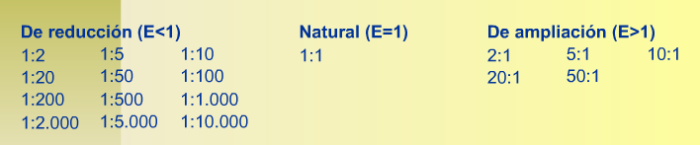

- Estas Escalas Normalizadas son:
- Estas Escalas Normalizadas son:
- La escala es una relación entre la medida del dibujo y la medida del objeto real, o sea, escala = dibujo / realida, en escala normalizada a unque se puede
utilizar cualquier tipo de escala para que la representación del objeto en el plano sea la correcta (por ejemplo utilizando la escala E= 3:2), conviene utilizar
las escalas que vienen determinadas en la norma UNE 1 – 026 – 83 (1) 2R.
- VISTAS
- Se llama vista de una pieza u objeto a la
imagen del mismo que se observa desde una
determinada posición.
- Vistas principales
- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo
sobre 6 planos (plano vertical -PV-, plano horizontal -PH-, plano de perfil -PP- y sus
planos paralelos), dispPR7Btodas-piezauestos en forma de cubo. También se podría
definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas
direcciones desde donde se mire.
- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo
sobre 6 planos (plano vertical -PV-, plano horizontal -PH-, plano de perfil -PP- y sus
planos paralelos), dispPR7Btodas-piezauestos en forma de cubo. También se podría
definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas
direcciones desde donde se mire.
- Denominación de las vistas
- Alzado
- Alzado o vista de frente es la vista principal de la pieza u objeto
que marca el resto de las vistas.
- Alzado o vista de frente es la vista principal de la pieza u objeto
que marca el resto de las vistas.
- Planta
- La planta es la vista superior de la pieza que se proyecta
(ortogonalmente) sobre el plano horizontal.
- La planta es la vista superior de la pieza que se proyecta
(ortogonalmente) sobre el plano horizontal.
- Perfil
- Existen dos perfiles, el perfil izquierdo y el perfil derecho. El perfil
es la vista lateral de la pieza, por lo que el perfil izquierdo, es la
vista de la pieza desde la izquierda de la misma.
- Existen dos perfiles, el perfil izquierdo y el perfil derecho. El perfil
es la vista lateral de la pieza, por lo que el perfil izquierdo, es la
vista de la pieza desde la izquierda de la misma.
- Alzado
- Vistas principales
- Se llama vista de una pieza u objeto a la
imagen del mismo que se observa desde una
determinada posición.
- CORTES, SECCIONES Y ROTURAS
- El corte, debe ser una operación que se haga para representar, de forma clara, las piezas con partes
interiores, ya que no hacerse así, la representación sería confusa, también se puede decir que Los
cortes y secciones se realizan para conseguir mayor claridad en la representación de las piezas que
tienen zonas ocultas. Las roturas son artificios que nos permiten ahorrar espacio en la
representación de piezas normalmente uniformes, largas o de gran tamaño eliminando parte o
partes de ella, permitiendo la representación de una parte limitada de la pieza
- TIPOS DE SECCIONES
- Sección abatida con desplazamiento
- Sección abatida sin desplazamiento
- Secciones sucesivas
- Secciones auxiliares
- Sección abatida con desplazamiento
- TIPOS DE CORTES
- Corte total
- Semicorte
- Corte por planos paralelos
- Corte por planos paralelos separados
- Corte por planos sucesivos
- Corte por giro
- Corte parcial o rotura
- Corte total
- ROTURAS
- La rotura (o corte parcial) se
limita por una línea continua
fina irregularmente y trazada a
mano alzada. Esta línea no
deberá coincidir con ninguna
arista de la pieza
- La rotura (o corte parcial) se
limita por una línea continua
fina irregularmente y trazada a
mano alzada. Esta línea no
deberá coincidir con ninguna
arista de la pieza
- TIPOS DE SECCIONES
- El corte, debe ser una operación que se haga para representar, de forma clara, las piezas con partes
interiores, ya que no hacerse así, la representación sería confusa, también se puede decir que Los
cortes y secciones se realizan para conseguir mayor claridad en la representación de las piezas que
tienen zonas ocultas. Las roturas son artificios que nos permiten ahorrar espacio en la
representación de piezas normalmente uniformes, largas o de gran tamaño eliminando parte o
partes de ella, permitiendo la representación de una parte limitada de la pieza
