ANÁLISIS NODAL

Unión de una o más ramas, permite a la corriente tener más de una trayectoria.
Parte de la aplicación de la LCK a cada nodo del circuito para encontrar el voltaje de cada uno de ellos
1. Debe existir una ecuación por cada nodo, para ser consistente
2. Las relaciones entre voltajes e intensidad surgen mediante la aplicación de la ley de Ohmn

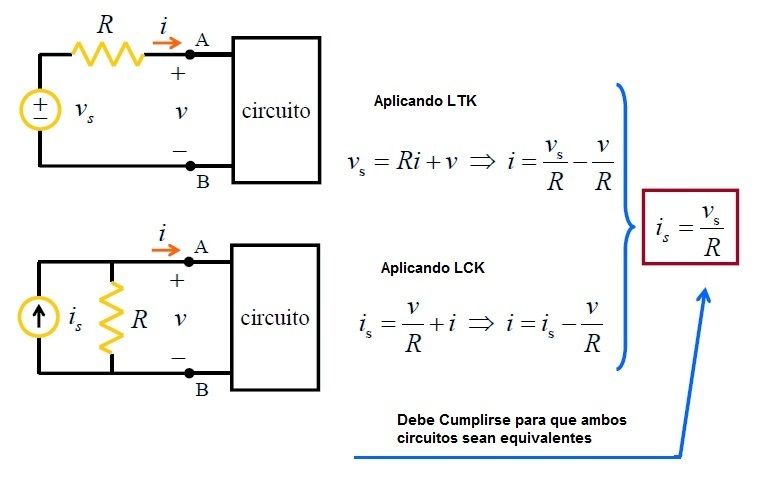

Con motivo de simplificación para el análisis, pueden hacerse conversiones de fuentes de voltaje a corriente y viceversa

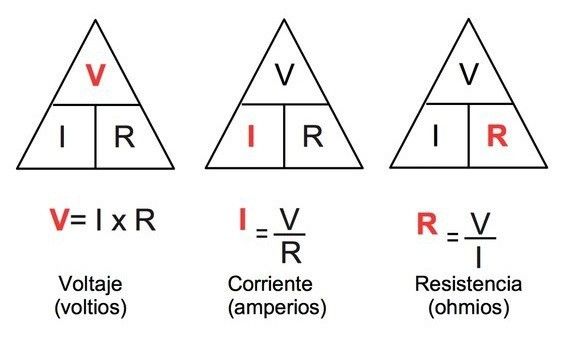

1. Aplicando ley de Ohm
Metodología
1. Determinar número de nodos
2. Escoger un nodo de referencia común a todas las ramas o a la mayoría
3. Aplicar LCK a cada uno de los nodos excepto por el de referencia, asumiendo el sentido dela trayectoria de las corrientes haciendo uso de la lógica
4. Resolver las ecuaciones resultantes para los voltajes nodales
5. Etiquetar a los nodos con un valor de voltaje y un subíndice; V1, V2, etc.
