Evolución telefonía móvil
- Tipos de Tecnología Utilizada en las diferentes Generaciones
- Primera
Generacion
(1G)
- Hizo su aparición en
1979 basados en las
redes celulares con
múltiples estaciones
de base relativamente
cercanas unas de
otras, y protocolos
para el “traspaso”
entre las celdas
cuando el teléfono se
movía de una celda a
otra.
- Basadas en FDMA, Frequency Division Multiple Access y FDD Frequency Division Duplex.
- AMPS
- (Advanced Mobile Phone
System), Desarrollada por Bell.
Introducida inicialmente en los
Estados Unidos, Ancho de
banda 50 Mhz a 800 Mhz
Capacidad de canales 666-832
- (Advanced Mobile Phone
System), Desarrollada por Bell.
Introducida inicialmente en los
Estados Unidos, Ancho de
banda 50 Mhz a 800 Mhz
Capacidad de canales 666-832
- TACS
- Sistema de Comunicación de Acceso
Total. Introducido en el Reino
Unido. Operaba en la banda de 900
MHz. Soporta de 600 a 1000 Canales
de 25 Khz cada uno.
- Sistema de Comunicación de Acceso
Total. Introducido en el Reino
Unido. Operaba en la banda de 900
MHz. Soporta de 600 a 1000 Canales
de 25 Khz cada uno.
- Por división de frecuencia
(Acceso múltiple por FDMA) es
una tecnología de lo cual la
cantidad total de espectro se
divide en un número de canales.
Cada canal puede ser asignado a
un usuario diferente. FDMA se
utiliza comúnmente en analógica
de radio móvil, incluyendo los
sistemas de telefonía móvil
celulares analógicos como AMPS,
NMT y TACS.

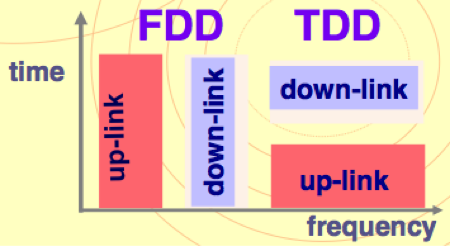

- FDD: Frecuencia de división
dúplex. Es una técnica en la cual
se utiliza una banda de frecuencia
para transmitir y otro para recibir.
En otras palabras, a una cuadra del
espectro electromagnético se
asigna para el enlace ascendente
que llevan los datos de los
teléfonos móviles a la estación
base, mientras que un bloque
diferente del espectro se asigna a
la bajada que llevan los datos de la
estación base a los teléfonos
móviles.
- AMPS
- Basadas en FDMA, Frequency Division Multiple Access y FDD Frequency Division Duplex.
- Hizo su aparición en
1979 basados en las
redes celulares con
múltiples estaciones
de base relativamente
cercanas unas de
otras, y protocolos
para el “traspaso”
entre las celdas
cuando el teléfono se
movía de una celda a
otra.
- Segunda Generacion
(2G)
- Se concentro en el
continente Europeo fue
alrededor de 1990. A
demás de transmitir voz
se agrego Short Message
Service (SMS) 2G cuenta
con varios protocolos
distintos desarrollados
por varias compañías e
incompatibles entre sí,
lo que limitaba el área
de uso de los teléfonos
móviles a las regiones
con compañías que les
dieran soporte.
- Basadas en TDMA (Time Division Multiple Access y CDMA (Code Division Multiple Access) .
- D-AMPS
- Conocido como Digital
AMPS. Utilizados
principalmente en Estados
Unidos y Canadá La
capacidad se incrementó al
dividir cada par de canal de
30kHz en tres ranuras de
tiempo comprimiendo
digitalmente los datos de
voz. bandas de frecuencia
(824-849 y 869-894 MHz)
Capacidad de canales de
416 por portadora.
- Conocido como Digital
AMPS. Utilizados
principalmente en Estados
Unidos y Canadá La
capacidad se incrementó al
dividir cada par de canal de
30kHz en tres ranuras de
tiempo comprimiendo
digitalmente los datos de
voz. bandas de frecuencia
(824-849 y 869-894 MHz)
Capacidad de canales de
416 por portadora.
- GSM
- En 1991 la primera red
GSM fue instalada en
Europa. Usó a su vez
acceso múltiple de tiempo
dividido (TDMA) para
permitir que hasta ocho
usuarios utilizaran los
canales separados por
200MHz, 8 canales por
banda. Frecuencias de
banda de 800MHz-900MHz
- En 1991 la primera red
GSM fue instalada en
Europa. Usó a su vez
acceso múltiple de tiempo
dividido (TDMA) para
permitir que hasta ocho
usuarios utilizaran los
canales separados por
200MHz, 8 canales por
banda. Frecuencias de
banda de 800MHz-900MHz
- PCS
- Los servicios PCS Banda
Ancha incluyen telefonía
digital celular y telefonía
básica inalámbrica es
servicios de comunicación en
tiempo real. Banda de 1Mhz
se subdivide en 20
portadoras cada una puede
soportar hasta 798 llamadas
simultaneas y agregar ancho
de banda hasta de 1288
Mbps
- Los servicios PCS Banda
Ancha incluyen telefonía
digital celular y telefonía
básica inalámbrica es
servicios de comunicación en
tiempo real. Banda de 1Mhz
se subdivide en 20
portadoras cada una puede
soportar hasta 798 llamadas
simultaneas y agregar ancho
de banda hasta de 1288
Mbps
- GPRS
- Servicio general de
paquetes vía radio creado
en la década de los 80
evolucion de GSM.
Compatible con protocolos
x.25 y TCP/IP. Reune hasta
8 canales GSM. Velocidad
de transmision 172,2 Kbps.
Servicio de punto a punto
(PTP), Servicio de punto a
multipunto (PTMP),
Servicio de mensajes
cortos (SMS).
- Servicio general de
paquetes vía radio creado
en la década de los 80
evolucion de GSM.
Compatible con protocolos
x.25 y TCP/IP. Reune hasta
8 canales GSM. Velocidad
de transmision 172,2 Kbps.
Servicio de punto a punto
(PTP), Servicio de punto a
multipunto (PTMP),
Servicio de mensajes
cortos (SMS).
- EDGE
- (Enhanced Data
Rates for Global
Evolution) Soporta
velocidades de
transmision de
hasta 473,6 Kbps de
200 KHz de ancho de
banda, 8 niveles de
cambio de fase
compatible con 3
bits por simbolo.
Cada uno soporta 8
ranuras de tiempo
- (Enhanced Data
Rates for Global
Evolution) Soporta
velocidades de
transmision de
hasta 473,6 Kbps de
200 KHz de ancho de
banda, 8 niveles de
cambio de fase
compatible con 3
bits por simbolo.
Cada uno soporta 8
ranuras de tiempo
- Los sistemas digitales se realizaron
para poder manejar información de
voz y datos, por lo que la voz es
digitalizada por métodos
predictivos, y se le aplica una
modulación digital del tipo FSK
(FSK, PSK, MSK).<br />La tecnología
TDMA comprime las conversaciones
(digitales), y las envía cada una
utilizando la señal de radio por un
tercio de tiempo solamente.
- Estricta sincronización
La tecnología TDMA
tiene tres veces la
capacidad de un
sistema analógico la
tecnología TDMA tiene
tres veces la capacidad
de un sistema
analógico
- Estricta sincronización
La tecnología TDMA
tiene tres veces la
capacidad de un
sistema analógico la
tecnología TDMA tiene
tres veces la capacidad
de un sistema
analógico
- CDMA usa una tecnología de
Espectro Ensanchado.
La información se extiende sobre un
ancho de banda mucho mayor que
el original, conteniendo una señal
( codigo ) identificativa. El
ensanchamiento implica que un
código digital concreto se aplica a
la señal generada por un usuario
en una célula. Posteriormente la
señal ensanchada es transmitida
junto con el resto de señales
generadas por otros usuarios,
usando el mismo ancho de banda.
Cuando las señales se reciben, las
señales de los distintos usuarios
se separan haciendo uso de los
códigos distintivos y se devuelven
las distintas llamadas a una
velocidad de 9600 bps.
- La capacidad aumenta de 8 a 10
veces respecto al sistema AMPS y
de 4 a 5 veces respecto de GSM. -
Mejor calidad de llamada con
sonido más claro. - Sistema
simplificado que usa la misma
frecuencia en cada sector de cada
célula. - Mejora las características
de cobertura.
- La capacidad aumenta de 8 a 10
veces respecto al sistema AMPS y
de 4 a 5 veces respecto de GSM. -
Mejor calidad de llamada con
sonido más claro. - Sistema
simplificado que usa la misma
frecuencia en cada sector de cada
célula. - Mejora las características
de cobertura.
- D-AMPS
- Basadas en TDMA (Time Division Multiple Access y CDMA (Code Division Multiple Access) .
- Se concentro en el
continente Europeo fue
alrededor de 1990. A
demás de transmitir voz
se agrego Short Message
Service (SMS) 2G cuenta
con varios protocolos
distintos desarrollados
por varias compañías e
incompatibles entre sí,
lo que limitaba el área
de uso de los teléfonos
móviles a las regiones
con compañías que les
dieran soporte.
- Tercera Generacion
3G
- La tecnología 3G
propone una mejor calidad y fiabilidad, una mayor velocidad de transmisión de datos y un
ancho de banda superior. Con velocidades de datos de hasta 384 Kbps, es casi siete veces
más rápida que una conexión telefónica estándar.Las redes 3G ofrecen mayor grado de
seguridad en comparación con sus predecesoras 2G.
- Basadas en WCDMA (Wideband Code Division Multiple Access) y UMTS
(Universal Mobile Telephone System) y TDMA.
- EGPRS
- Soporta Tasas de datos
asta 473.6 Kbps, utiliza
modulacion and coding
schemes y FEC
correccion de errores
hacia delante. Permite
la transferencia de
datos del paquete con
una tasa de datos
teóricos de alrededor
de 171,2 Kbits/s (hasta
114 Kbits/s en la
práctica). Compatible
con protocolos IP y X.25
- Soporta Tasas de datos
asta 473.6 Kbps, utiliza
modulacion and coding
schemes y FEC
correccion de errores
hacia delante. Permite
la transferencia de
datos del paquete con
una tasa de datos
teóricos de alrededor
de 171,2 Kbits/s (hasta
114 Kbits/s en la
práctica). Compatible
con protocolos IP y X.25
- TD-SCDMA
- En el caso de TD SCDMA, un
operador necesita en total
1,6 MHz en up link y down
link para poder gestionar
una llamada (con una tasa
de datos máxima de
1.971Mbps) Se ejecuta en 2000 MHz.
- En el caso de TD SCDMA, un
operador necesita en total
1,6 MHz en up link y down
link para poder gestionar
una llamada (con una tasa
de datos máxima de
1.971Mbps) Se ejecuta en 2000 MHz.

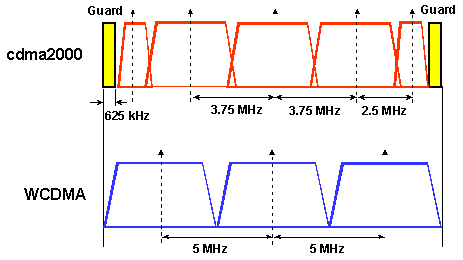

- El WCDMA utiliza como método de múltiplo acceso el
CDMA de Secuencia Directa (DS-CDMA), con los varios
terminales compartiendo una misma banda de
frecuencias pero utilizando códigos diferentes de spread
spectrum.
- El WCDMA tiene dos modos de operación: Frequency Division
Duplex (FDD), en el cual los enlaces de subida (ascendente) y
bajada (descendente) utilizan canales de 5 MHz diferentes y
separados por una frecuencia de 190 MHz; Time Division Duplex
(TDD), en el cual el link de subida y bajada comparten la misma
banda de 5 MHz.
- Alta velocidad de transmisión de datos: 398 Kbps
con área de cobertura amplia, 2 Mbps de cobertura
local. • Alta flexibilidad del servicio: ayuda a que los
servicios varíen de acuerdo con las características de
cada conexión. • Bajo costo de los terminales con
respecto a la de los terminales de tecnologías
anteriores, por lo que el precio de los equipos, como
los celulares donde es mayormente usado, no sería
tan alto. • Acceso eficiente del paquete.
- Alta velocidad de transmisión de datos: 398 Kbps
con área de cobertura amplia, 2 Mbps de cobertura
local. • Alta flexibilidad del servicio: ayuda a que los
servicios varíen de acuerdo con las características de
cada conexión. • Bajo costo de los terminales con
respecto a la de los terminales de tecnologías
anteriores, por lo que el precio de los equipos, como
los celulares donde es mayormente usado, no sería
tan alto. • Acceso eficiente del paquete.
- El WCDMA tiene dos modos de operación: Frequency Division
Duplex (FDD), en el cual los enlaces de subida (ascendente) y
bajada (descendente) utilizan canales de 5 MHz diferentes y
separados por una frecuencia de 190 MHz; Time Division Duplex
(TDD), en el cual el link de subida y bajada comparten la misma
banda de 5 MHz.
- EGPRS
- Basadas en WCDMA (Wideband Code Division Multiple Access) y UMTS
(Universal Mobile Telephone System) y TDMA.
- La tecnología 3G
propone una mejor calidad y fiabilidad, una mayor velocidad de transmisión de datos y un
ancho de banda superior. Con velocidades de datos de hasta 384 Kbps, es casi siete veces
más rápida que una conexión telefónica estándar.Las redes 3G ofrecen mayor grado de
seguridad en comparación con sus predecesoras 2G.
- Quinta Generacion
5G
- Tecnicas utilizadas: LTE (Long Term Evolution), MIMO y OFDM
- Cuarta Generación
4G
- La 4G estará basada totalmente en protocolo IP siendo un sistema de
sistemas y una red de redes para proveer velocidades de acceso entre
100 Mbps en movimiento y 1 Gbps en reposo, manteniendo una calidad
de servicio (QoS) de punta a punta (end-to-end) de alta seguridad para
permitir ofrecer servicios de cualquier clase en cualquier momento, en
cualquier lugar, con el mínimo costo posible. Entre los 800 MHz y 2.6
GHz
- La 4G estará basada totalmente en protocolo IP siendo un sistema de
sistemas y una red de redes para proveer velocidades de acceso entre
100 Mbps en movimiento y 1 Gbps en reposo, manteniendo una calidad
de servicio (QoS) de punta a punta (end-to-end) de alta seguridad para
permitir ofrecer servicios de cualquier clase en cualquier momento, en
cualquier lugar, con el mínimo costo posible. Entre los 800 MHz y 2.6
GHz
- LTE es una tecnología muy buena
y estable con tres características
clave: permite altas tasas de bits
con baja latencia, es barato y fácil
de desplegar por los operadores, y
evita la fragmentación por el tipo
de duplexación. Vamos a
extendernos un poco en cada una
de estas características. Las tasas
de descarga y subida, que es la
chicha que más nos interesa (para
qué engañarnos), puede alcanzar
velocidades de pico de 173 Mbps
de bajada y 86 Mbps de subida.
LTE sólo utilizan conmutación de
paquetes
- Quinta Generacion
5G
- Promueven una velocidad máxima de 10 Gigabits por
segundo. Velocidades reales (no máximos teóricos) de
1 a 10 Gigabits por segundo Latencia de 1
milisegundo Ancho de banda de 1000x por unidad de
área Numero de dispositivos conectados: 10-100x
99% de disponibilidad 100% de cobertura Una
reducción del uso de energía de la red del 90%.
bandas situadas entre los 26 y 38 GHz.
- Promueven una velocidad máxima de 10 Gigabits por
segundo. Velocidades reales (no máximos teóricos) de
1 a 10 Gigabits por segundo Latencia de 1
milisegundo Ancho de banda de 1000x por unidad de
área Numero de dispositivos conectados: 10-100x
99% de disponibilidad 100% de cobertura Una
reducción del uso de energía de la red del 90%.
bandas situadas entre los 26 y 38 GHz.
- Cuarta Generación
4G
- Tecnicas utilizadas: LTE (Long Term Evolution), MIMO y OFDM
- Primera
Generacion
(1G)
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
