MEMORIA DE SOLO LECTURA (ROM)

Anotações:

  • Pérez Leal Rodolfo 5IM3
  1. Es una memoria semiconductora no volátil, diseñada para guardar datos que no cambien con frecuencia, durante su operación solo se pueden leer los datos.
    1. ANTECEDENTES
      1. El tipo más simple es la tecnología semiconductora.
        1. Las compuertas lógicas combinatorias se usaron en principio para crear direcciones.
          1. La creación de circuitos integrados desarrollo la máscara ROM.
          2. PROGRAMACIÓN
            1. PROM (ROM PROGRAMABLE)
              1. Son programadas por el usuario pero una vez programada no se puede borrar. La estructura con enlace de fusible viene de fabricante con una conexión delgada de enlace de fusible, de esta condición almacena un 1., si "vuela" el fusible almacena un 0.
              2. EPROM (ROM PROGRAMABLE BORRABLE)
                1. Es programada por el usuario y puede borrarse y reprogramarse las veces necesarias, el elemento de almacenamiento es un transistor MOS, en su estado normal produce un 1 lógico cada vez que el decodificador lo selecciona , para programar un 0 se usa un pulso de alto voltaje. Para borrar los datos se restauran todas las celdas a 1 lógico, para ello se expone el silicio a una luz ultravioleta.
                2. EEPROM (PROM PROGRAMABLE Y BORRABLE ELÉCTRICAMENTE)
                  1. Mantiene la estructura de la EPROM pero agrega una región de óxido, permitiendo que la memoria pueda borrarse con un alto voltaje (21 V entre la compuerta y el colector del MOSFET). Para programarla, se deshabilitan los búferes de salida de modo que los datos que se van a escribir puedan ser aplicadas como entradas para las terminales de E/S.

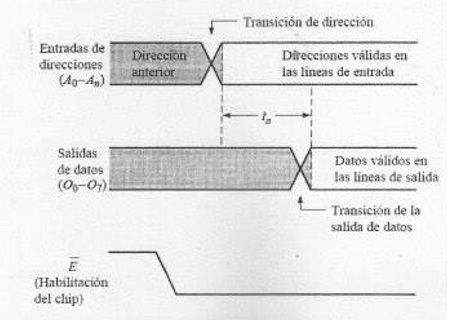

                3. OPERACIÓN DE LECTURA
                  1. Primero hay que aplicar las entradas de dirección apropiadas y, después, activar las entradas de control (aplicar nivel bajo a (CS)').

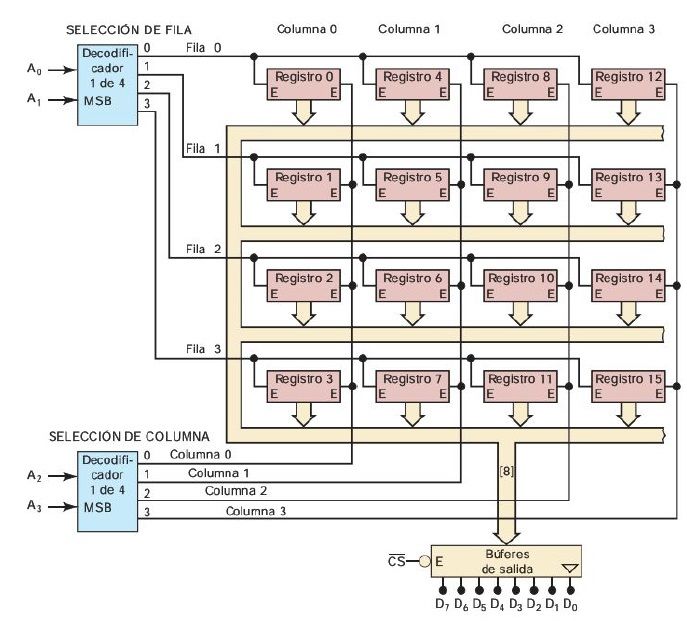

                    1. ARQUITECTURA
                      1. DECODIFICADORES DE DIRECCIÓN
                        1. El código de dirección es el que define cual es el registro que se habilita.
                        2. BÚFERES DE SALIDA
                          1. Los datos se encuentran en el bus de datos alimentan a estos buffers, los cuales pasan a la salida de datos externas cuando CS' esta en bajo.
                          2. ARREGLO DE REGISTROS
                            1. Almacenan los datos que se programan. Cada registro contiene celdas de palabra que equivalen al tamaño de palabra. Los registros se arreglan en forma de matriz cuadrada.
                            2. Elaboro Pérez Leal Rodolfo Grupo 5IM3
