Investigación 1

Modulo IVADMINISTRA SISTEMAS OPERATIVOS, DE APLICACIÓN Y SERVICIOSSubModulo 2INSTALA Y CONFIGURA APLICACIONES Y SERVICIOS.Integrantes del Equipo: Peres Ramos German Ruben. Ramirez Osuna Aldo Romel Rodriguez Rizo Damaris Lizeth Rodriguez Jimenez Rosa Isela. Tijuana B.C a 02 de Septiembre del 2015

1. Determinar la funcionalidad del software de red respecto a los recursos disponibles 1.3. Protocolo TCP/IP1.3.1 Formato de direccionamiento IP:Una dirección IP (Protocolo Internet) es una serie de cuatro números que se utilizan para identificar exclusivamente un cliente o sistema principal. El formato de la dirección es xxx.xxx.xxx.xxx, en la que cada campo es un número decimal en el rango de 1 a 255. Las direcciones IP también se indican en varios formatos distintos. Una dirección IP con el formato xxx.xxx.xxx.xxx a veces recibe el nombre de formato decimal con puntos. Los números de cada campo del formato decimal con puntos representan 1 byte (8 bits) de la dirección. El sistema convierte la notación decimal con puntos en un número hexadecimal. Posteriormente utilizará una máscara de subred para descomponer la dirección en dos partes. Por ejemplo, la dirección IP binaria 10000010 01100011 10000000 00000001 se representa como 130.99.128.1 y la máquina la representa internamente con el formato hexadecimal X'82638001'.Cada dirección IP contiene una parte de red y una parte de sistema principal. La parte de la dirección correspondiente a la red direcciona un datagrama a la red correcta. Una vez vez llega el datagrama a la red, IP utiliza la parte de sistema principal para direccionar el datagrama al sistema principal correcto.Para hacer más comprensible se denomina en decimal como cuatro numeros separados por puntos.en binario 10101100.00011000.00000111.00101011en decimal 172.24.7.43Dirección IP privada identifica el equipo dentro de una red LAN - Local Area Networks - dentro de una empresa o red doméstica.Dirección IP pública identifica el equipo en internet. Es única - no se puede repetir.Una dirección IP consta de dos partes. Primera parte identifica dirección de la rde y la segunda sirve para identificar los equipos en la red. Para saber que rango de bits corresponde para cada parte se utiliza la máscara. Máscara es combinación de 32 bits expresados en cuatro octetos (4 byte) separados por puntos. Es utilizada para describir cuál es la porción de una dirección IP que se refiere a la red o subred y cuál es la que se refiere al host. La máscara se utiliza para extraer información de red o subred de la dirección IP.

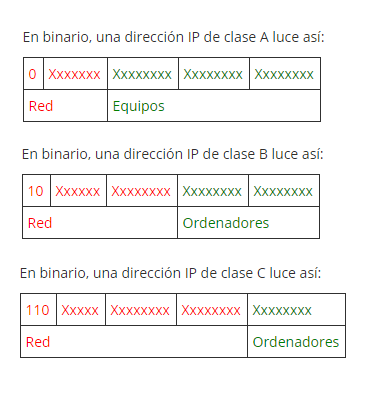

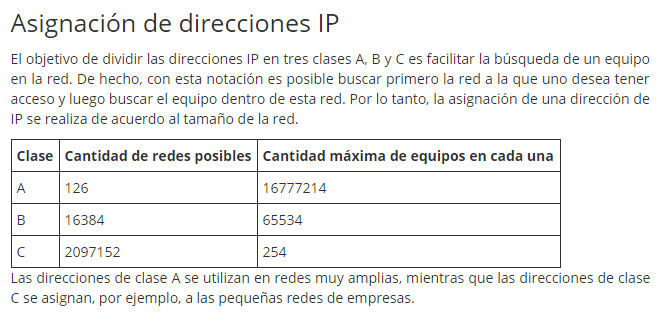

CLASE DE REDES.Las direcciones de IP se dividen en clases, de acuerdo a la cantidad de bytes que representan a la red. Clase A En una dirección IP de clase A, el primer byte representa la red.El bit más importante (el primer bit a la izquierda) está en cero, lo que significa que hay 2 7(00000000 a 01111111) posibilidades de red, que son 128 posibilidades. Sin embargo, la red 0 (bits con valores 00000000) no existe y el número 127 está reservado para indicar su equipo.Las redes disponibles de clase A son, por lo tanto, redes que van desde 1.0.0.0 a 126.0.0.0 (los últimos bytes son ceros que indican que se trata seguramente de una red y no de equipos).Los tres bytes de la izquierda representan los equipos de la red. Por lo tanto, la red puede contener una cantidad de equipos igual a: 224-2 = 16.777.214 equipos.Clase BEn una dirección IP de clase B, los primeros dos bytes representan la red.Los primeros dos bits son 1 y 0; esto significa que existen 214 (10 000000 00000000 a 10 111111 11111111) posibilidades de red, es decir, 16.384 redes posibles. Las redes disponibles de la clase B son, por lo tanto, redes que van de 128.0.0.0 a 191.255.0.0.Los dos bytes de la izquierda representan los equipos de la red. La red puede entonces contener una cantidad de equipos equivalente a: Por lo tanto, la red puede contener una cantidad de equipos igual a: 216-21 = 65.534 equipos.Clase CEn una dirección IP de clase C, los primeros tres bytes representan la red. Los primeros tres bits son 1,1 y 0; esto significa que hay 221 posibilidades de red, es decir, 2.097.152. Las redes disponibles de la clases C son, por lo tanto, redes que van desde 192.0.0.0 a 223.255.255.0.El byte de la derecha representa los equipos de la red, por lo que la red puede contener: 28-21 = 254 equipos.

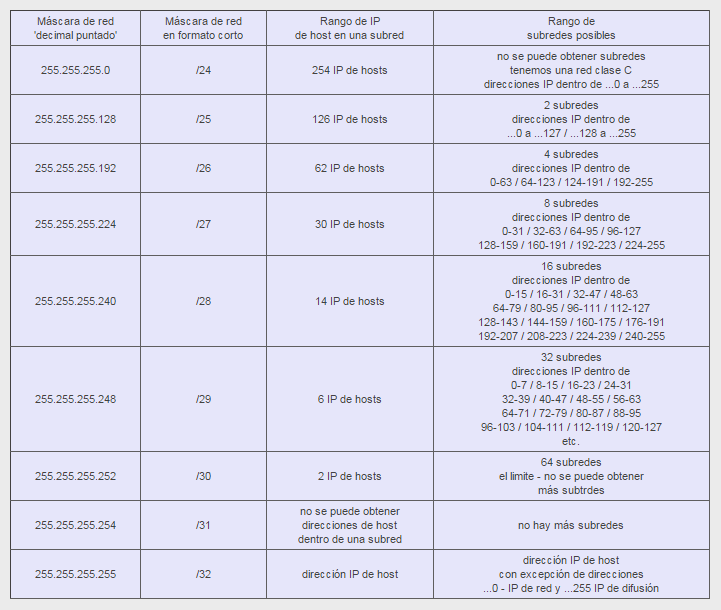

1.3.2. Clase de subredes.El proceso de creación de subredes comienza prestando al rango de host la cantidad de bits nesesaria para la cantidad de subredes que queremos obtener. En esta acción de pedido tienes que dejar como mínimo dos bits del rango de host.Clase A cantidad de bits disponible 22 bits Clase B cantidad de bits disponible 14 bitsClase C cantidad de bits disponible 6 bitsEjemplo para la red clase A.Primero hacemos un cálculo de la máscara de subred.Para obtener por ejemplo las 9 subredes válidas, tenemos que calcular el rango de los bits necesarios para el direccionamiento de las subredes. 2N-2=número de subredes. N - número de bits.La razón de restar estos dos números de subredes es porque la dirección con los bits a 0 es la dirección IP de la red original y con los bits a 1 es la dirección broadcast de la red original.24-2=14 En nuestro caso aprovechamos 4 bits (con 3 bits disponemos en maximo 8 subredes - 6 válidas) para calcular la máscara e direccionamiento IP de nuestros suredes.La máscara de red clase A:en binario 11111111 . 00000000 . 00000000 . 00000000 y en decimal 255.0.0.0 (/8)Para obtener la máscara de subred utilizamos 4 bits de rango de host - los 4 bits ponemos a 1:en binario 11111111 . 11110000 . 00000000 . 00000000 y en decimal 255.240.0.0 (/12)Los direcciones IP de red, de difusión e rango de direcciones para los host tenéis en la tabla.En la segunda tabla a la derecha se puede mostrar unas cuantas subredes que se puede obtener dividiendo la red clase C y el rango de los hosts dentro de cada subred. →

1.3.3. SubneteoLa función del Subneteo o Subnetting es dividir una red IP física en subredes lógicas (redes más pequeñas) para que cada una de estas trabajen a nivel envío y recepción de paquetes como una red individual, aunque todas pertenezcan a la misma red física y al mismo dominio. El Subneteo permite una mejor administración, control del tráfico y seguridad al segmentar la red por función. También, mejora la performance de la red al reducir el tráfico de broadcast de nuestra red. Como desventaja, su implementación desperdicia muchas direcciones, sobre todo en los enlaces seriales.En conclusión Es dividir una red primaria en una serie de subredes, de tal forma que cada una de ellas va a funcionar luego, a nivel de envio y recepción de paquetes, como una red individual, aunque todas pertenezcan a la misma red principal y por lo tanto, al mismo dominio.

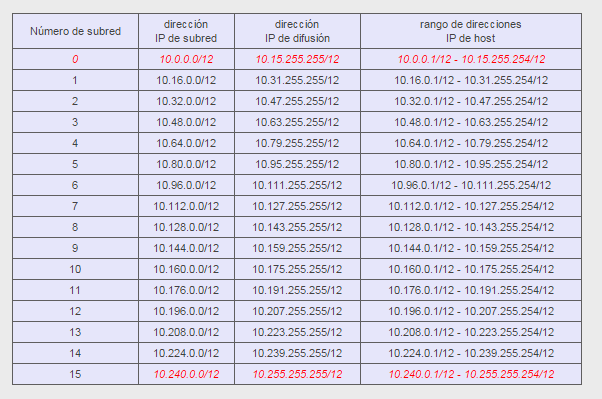

¿POR QUÉ SUBNETEAR?Cuando trabajamos con una red pequeña no encontramos muchos problemas para configurar el rango de direcciones IP para conseguir un rendimiento óptimo.Pero a medida que se van agregando host a la red, el desepeño empieza a verse afectado. Esto puede ser corregio, en parte, segmentando la red con switches, reduciendo los Dominios de colision (host que comparten el mismo medio) enviando las tramas solo al segmento correcto. Pero aunque se reducen las colisiones con tomar estas medidas, si se continúa aumentando el número de host, aumentan tambien los envios de broadcast (Envio de paquetes a todos los dispositivos de la red). Lo que afecta considerablemente el desempeño de la red. Esto se debe a que los Switches solo segmentan a nivel de MAC Address y los envios de broadcast son a nivel de red 255.255.255.255 . Es aqui donde el Subneteo nos ayuda. Subneteando la red tendremos, en su conjunto, una sola IP address divida en varias subredes mas pequeñas bien diferenciadas, consiguiendo un mayor control y reduciendo el congestionamiento por los broadcast.En la tabla de abajo podemos ver el resultado de un subneteado ya realizado.

Bibliografía: https://ricardoral.files.wordpress.com/2012/02/subneteo.pdf http://www.monografias.com/trabajos76/computacion-informatica-subneteo/computacion-informatica-subne... http://www.marbit.es/index_ip.html http://publib.boulder.ibm.com/html/as400/v4r5/ic2931/info/RZAI2IPADDRESS.HTM http://es.ccm.net/contents/267-direccion-ip

Conclusión: Como pudimos leer en el texto anterior lo que aprendimos en esta actividad fue principalmente el significado y aplicación de nuevos conceptos para la materia de ICAS, entre ellas estuvo , formato de direccionamiento IP, los tipos de Redes, subredes y sobre todo el significado y existencia del subnetear; como equipo podemos decir que es importante tener el conocimiento necesario de lo que es una dirección IP y cual es su funcionamiento ya que en un futuro como programadores podemos asesorar al usuario o bien crear nosotros mismos con la información que tipo de IP deseamos según nuestras necesidades o las de el usuario. Como equipo también cabe mencionar que desconocíamos totalmente la existencia y significado de esta acción, pero ahora podemos comprender mucho mejor el funcionamiento y como manejarlas, incluyendo el uso general de todas las acciones y programa que se pueden manejar dentro de las computadoras. Ahora gracias a los conocimientos adquiridos podremos desarrollarnos mucho mejor y lo más importante aprender cada día más conforme avanzamos en el curso.
