Zusammenfassung der Ressource
DSL
- Digital Subscriber
Line
- asymetrisch
- ADSL - Asymetrical DSL
- ADSL 1
- 256 Träger
- >3 km zum DSLAM
- Upload 640 kbit/s
- Download 6144 kbit/s
- ADSL 2
- 512 Träger
- >3 km zum DSLAM
- Upload 768 kbit/s
- Download 8192 kbit/s
- ADSL 2+
- wie ADSL 2 nur 1024 kbit/s Up und 16000 kbit/s Down
- VDSL - Very High Bit Rate DSL
(auch symmetrisch möglich)
- 4096 Träger
- < 3 km zum DSLAM
- Upload 50 MBit/s
- Download 100 Mbit/s
- Leitungen werden
"künstlich verkürzt",
Outdoor DSLAM
- symmetrisch
- HDSL - High Bit Rate DSL
- Ersatz für Primärmultiplex
- Bitrate variabel
- > 3km zum DSLAM
- SDSL - Symmetrical DSL
- Mehrfach-Frequenzgetrenntlage
- Frequenztrennung PSTN -
DSL mittels Splitter (130 kHz)
- Frequenztrennung Up- und
Downstream mittels
Signalprozessoren
- Frequenznutzung nach Annex

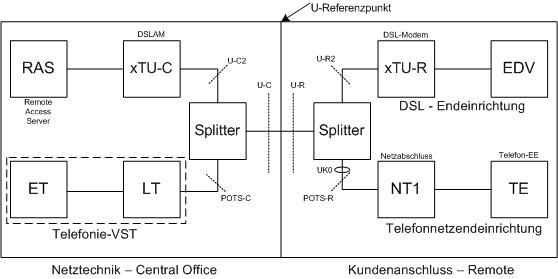

- DSL - Referenzmodell
- DMT - Discrete Multitone
- Verzerrungen und Störungen können
individuell kompensiert werden
- Teilt den Frequenzbereich in mehrere Träger,
jeder einzelne Träger ist QAM moduliert
- 4,3125 kHz maximale
Bandbreite eines Trägers
- Vs = 4Kbd (300Hz Reserve)
- Verbindungsaufbau
- L1 - Silent - Messung QLN (Quiet-Line-Noise),
Leitungsruherauschen gibt an wie gut die Leitung
moduliert werden kann
- L1 - Handshake - TU-R und TU-C suchen sich und bauen
Verbindung auf. Über Pilottöne Verbindungsparameter
austauschen
- L1 - Full Init Up und Download - TU-R und TU-C tauschen
Signale aus um Modulation fest zu legen
- L1 - Showtime - Synchronisation erfolgreich
- L2 - Eth. und PPP - Authentifizierung über BRAS an der Radius Datenbank
- L3 - IP-Adresse über DHCP Server des ISP
- Tiefpasscharakter
- Ausgangsspannung
auf 70,7% bzw. -3 dB
abgefallen
- Nebensprechen
- Beeinflussung einer Leitung auf eine andere parallel liegende
- Nebensprechdämpfung - Maß zur Verhinderung solcher Dinge
