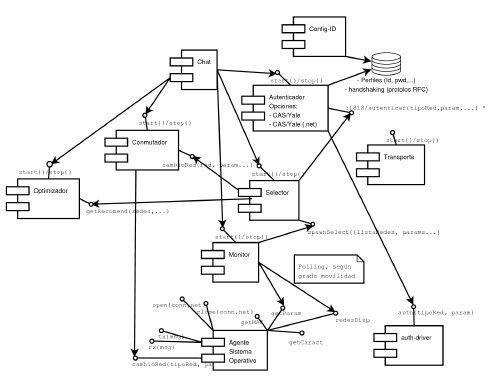

Diagrama de Componentes (UML)
- DIAGRAMA DE COMPONENTES
- DEFINICIÓN
- Permite visualizar con más facilidad la estructura
general del sistema y el comportamiento del servicio.
- Permite visualizar con más facilidad la estructura
general del sistema y el comportamiento del servicio.
- CARACTERÍSTICAS
- Describe los elementos físicos del sistema y sus relaciones.
- Muestran las opciones de realización.
- Pueden ser simples archivos, paquetes, bibliotecas cargadas dinámicamente.
- Describe los elementos físicos del sistema y sus relaciones.
- ESTEREOTIPOS
- Ejecutable
- Biblioteca de objetos
estática o dinámica
- Tabla de una
base de datos
- Archivo que contienes
código fuente o dato
- Documento
- Ejecutable
- ELEMENTOS
- Componentes
- Interfaces
- Relaciones de dependencia,
generalización, asociación y realización.
- Paquetes o subtemas
- Componentes
- DEFINICIÓN
