ELECTRONICA DE POTENCIA

1. CLASIFICACIÓN DE LOS CIRCUITOS ELECTRÓNICOS DE POTENCIA

   • circuitos que convierten DC en AC se denominan inversores
   • circuitos que convierten AC en DC se denominan rectificadores
   • circuitos que convierten AC en AC se denominan convertidores ACAC
   • circuitos que convierten DC en DC se denominan pulsadores DC.

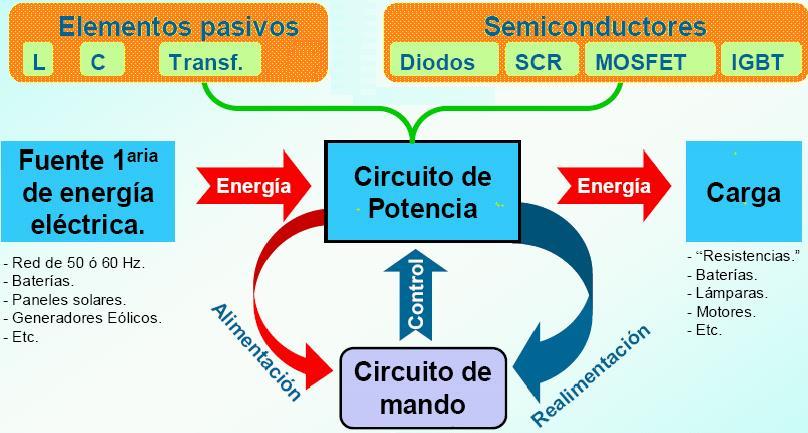

2. sistema de electrónica de potencia esta compuesto básicamente de

   • Circuito de potencia
     • Es la etapa de potencia, basada principalmente en la conmutación (ON/OFF) de dispositivos semiconductores tales como diodos, SCR (Rectificadores Controlados de Silicio), TRIAC (Triodos AC), transistores MOSFET, Transistores BJT, Transistores IGBT.
   • Circuito de mando
     • Es la etapa de control, basada principalmente en microcontroladores, circuitos integrados lineales, DSP
   • Fuente de energía eléctrica:
     • Provenientes de las redes eléctricas de potencia AC, de fuentes DC como las baterías, rectificadores AC, paneles solares, de generadores eólicos
   • Carga
     • Puede ser puramente resistiva (cuando se controla por ejemplo el calor) o compuesta resistiva-inductiva (RL

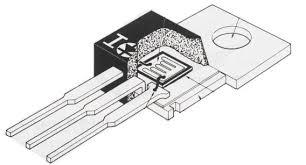

3. DISPOSITIVOS EMPLEADOS EN LA ELECTRONICA DE POTENCIA

   • Tiristores
   • Diodos de potencia

4. Los circuitos que realizan el proceso de conversión de ca a dc se usan en muchas aplicaciones industriales; los convertidores controlados por fase se clasifican en dos tipos, dependiendo de la alimentación, por un lado los convertidores monofásicos y los convertidores trifásicos

5. APLICACIONES

   • DISTRIBUCION
     • fuentes de energia renovable, filtros activos
   • INDUSTRIA
     • electrolisis, alarmas,soldadura, robotica
   • AEROESPACIAL
     • alimentacion de satelites, lanzaderas
   • TRANSPORTE
     • cargadores de bateria, metro, electronica de autos
   • COMERCIAL
     • calefaccion, alimentacion de ordenadores y equipos
   • DOMESTICO
     • refrigeracion, iluminacion, aire acondicionado

6. Es la aplicación de circuitos basados en dispositivos de estado sólido (semiconductores) con el propósito de controlar y efectuar conversiones de la energía eléctrica.
