LEI DE KIRCHHOFF

HÁ DUAS LEIS QUE GUSTAV KIRCHHOFF ESTABELECEU PARA RESOLVER CIRCUITOS MAIS COMPLEXOS, COM GERADORES EM DIVERSOS BRAÇOS.

1º LEI - A SOMA DAS CORRENTES ( I ) QUE CHEGAM A UM NÓ DO CIRCUITO É IGUAL À SOMA DAS CORRENTES QUE SE AFASTAM.

NÓ: ENCONTRO DE 3 OU MAIS CAMINHOS.

EX: SE EM UM CIRCUITO TEMOS CHEGANDO AO NÓ I1=2 AMPERES E I2=9 AMPERES, SAINDE TEMOS I3= 8 AMPERES E I4=X POIS NÃO SABEMOS.

I1+I2=11 AMPERES, LOGO I3 +I4 TAMBÉM DEVEM TER 11 AMPERES

13+I4 = 8+X, LOGO, X=3 AMPERES.

2º LEI - A SOMA DOS PRODUTOS DAS CORRENTES PELAS RESISTÊNCIAS EM CADA MALHA DO CIRCUITO É IGUAL A SOMA ALGÉBRICA DAS FORÇAS ELETROMOTRIZES DESSA MALHA.

MALHA: UM CIRCUITO FECHADO QUALQUER PERCORRIDO EM UM SENTIDO ARBITRÁRIO; TIPO O SENTIDO HORÁRIO.

EX: RECOMENDO ESTE VÍDEO COMO EXEMPLO.

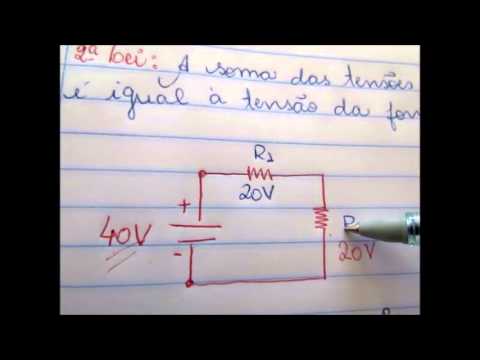

Aula 7 Primeira e Segunda Leis de Kirchoff (Einbetten)
