Diseño de Losas

Slide 1

DISEÑO DE LOSAS
Losa Cajón2 (image/jpeg)
Caption: : Alumno: Mauricio Maury Diaz Chavez

Slide 2

DISEÑO DE LOSAS

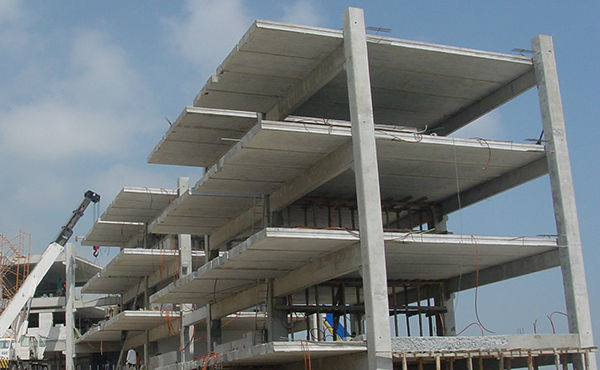

¿Que es una Losa? Son elementos estructurales cuyas dimensiones en planta son relativamente grandes en comparación con su peralte. Las cargas principales que actúan sobre ellas, son cargas normales a su plano, ya que se usan para disponer de superficies útiles horizontales como los pisos de edificios o las cubiertas de puentes.
Construccion De Losas (image/gif)

Slide 3

Clasificación de Losas
Se clasifican por:   1.- Su tipo o Apoyo 2.-Por su Constitución 3.- Por su Comportamiento
Image (binary/octet-stream)
Image (binary/octet-stream)

Slide 4

Tipos de Losas
Vigueta o Bovedilla Está constituido por los elementos portantes que son las viguetas de concreto pre-esforzado y las bovedillas como elementos aligerantes. Las viguetas se producen en diferentes tamaños y diferentes armados, así mismo las bovedillas tienen diferentes secciones tanto en longitud, ancho y peralte, de tal forma que se tiene una gran variedad de combinaciones que pueden satisfacer cualquier necesidad.
Image (binary/octet-stream)
Caption: : Vigueta o Bovedilla

Slide 5

Losa Maciza:  Son elementos estructurales de concreto armado, de sección transversal rectangular llena, de poco espesor y abarcan una superficie considerable del piso. Sirven para conformar pisos y techos en un edificio y se apoyan en las vigas. Pueden tener uno o varios tramos continuos. -Tienen la desventaja de ser pesadas y transmiten fácilmente las vibraciones, el ruido y el calor; pero son más fáciles de construir.
TIPOS DE LOSAS
Image (binary/octet-stream)
Caption: : La losa maciza esta cubierta en su totalidad por concreto armado

Slide 6

Tipos de Losas
Losa de Acero Es un sistema de entrepiso metálico que utiliza un perfil laminado diseñado para anclar perfectamente con el concreto y formar la losa de azotea o entrepiso. Este sistema además de tener una excelente resistencia estructural disminuye los tiempos de construcción generando ahorros en mano de obra, tiempo y renta de equipo. Actúa como acero de refuerzo positivo y cimbra Se puede aplicar con vigas trabajando como sección compuesta.
Image (binary/octet-stream)
Caption: : Losacero

Slide 7

Tipos de Losas
Losa Unidireccional Se comportan básicamente como vigas anchas, que se suelen diseñar tomando como referencia una franja de ancho unitario. Existen consideraciones adicionales que serán estudiadas en su momento. Cuando las losas rectangulares se apoyan en dos extremos opuestos, y carecen de apoyo en los otros dos bordes restantes, trabajan y se diseñan como losas unidireccionales.
Image (binary/octet-stream)
Caption: : Losa Unidireccional

Slide 8

Tipos de Losas
Losa Bidireccional Cuando las losas se sustentan en dos direcciones ortogonales, se desarrollan esfuerzos y deformaciones en ambas direcciones, recibiendo el nombre de Losas Bidireccionales.
Image (binary/octet-stream)

Slide 9

Tipos de Losas

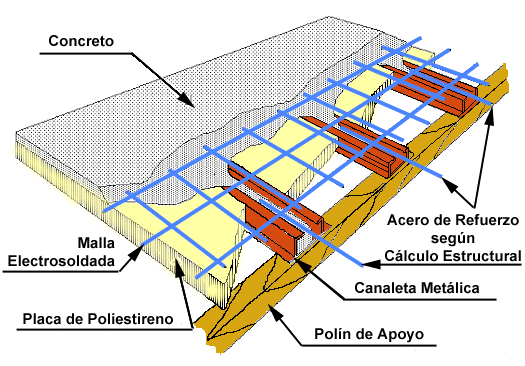

Losas Aligeradas Son aquellas que el concreto es  reemplazado por otros materiales como cajones de madera, poliestireno, esferas, etc; en el caso de viviendas se reemplaza por ladrillos o bloques. De esta forma se disminuye el peso de la losa y se pueden cubrir mayores luces de manera económica.
Image (binary/octet-stream)
Caption: : Losa Aligerada

Slide 10
