JFET
- El JFET de canal n está constituido
por una barra de silicio de material
semiconductor de tipo n con dos
regiones Y de material tipo p
situadas a ambos lados.
- Es un elemento
tri-terminal cuyos
terminales se
denominan drenador, fuente y
puerta .

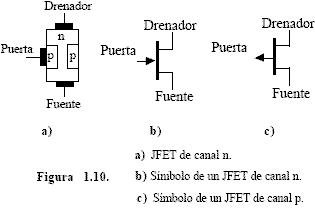

- esquema de un JFET de canal n
- esquema de un JFET de canal n
- La polarización de un
JFET exige que las
uniones p-n estén
inversamente
polarizadas.
- En un JFET de canal
n, o NJFET, la tensión
de drenador debe
ser mayor que la de
la fuente para que
exista un flujo de
corriente a través de
canal.
- Además, la puerta debe
tener una tensión más
negativa que la fuente para
que la unión p-n se
encuentre polarizado
inversamente.
- Además, la puerta debe
tener una tensión más
negativa que la fuente para
que la unión p-n se
encuentre polarizado
inversamente.
- En un JFET de canal
n, o NJFET, la tensión
de drenador debe
ser mayor que la de
la fuente para que
exista un flujo de
corriente a través de
canal.

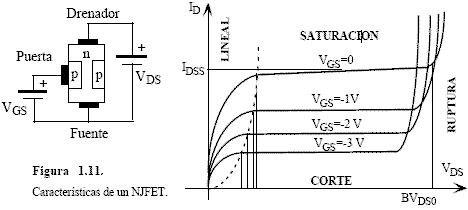

- Las curvas de
características eléctricas
de un JFET son muy
similares a las curvas de
los transistores bipolares.
- Por ello, en el JFET
intervienen como parámetros:
ID drenador , VGS tensión o
puerta y VDS tensión
drenador .
- Se definen cuatro
regiones básicas de
operación: corte,
lineal, saturación y
ruptura.
- Se definen cuatro
regiones básicas de
operación: corte,
lineal, saturación y
ruptura.
- Sin embargo, los JFET son
dispositivos controlados por
tensión a diferencia de los
bipolares que son dispositivos
controlados por corriente.
- Por ello, en el JFET
intervienen como parámetros:
ID drenador , VGS tensión o
puerta y VDS tensión
drenador .
- Polarización y curvas características
- Este tipo de transistor
se polariza de manera
diferente al transistor
bipolar.
- A mayor voltaje -Vgg, más
angosto es el canal y más
difícil para la corriente
pasar del terminal drenador
al terminal fuente
- Al hacer un barrido en corriente
directa, se obtienen las curvas
características del transistor JFET.
- Este tipo de transistor
se polariza de manera
diferente al transistor
bipolar.
- NOTACION

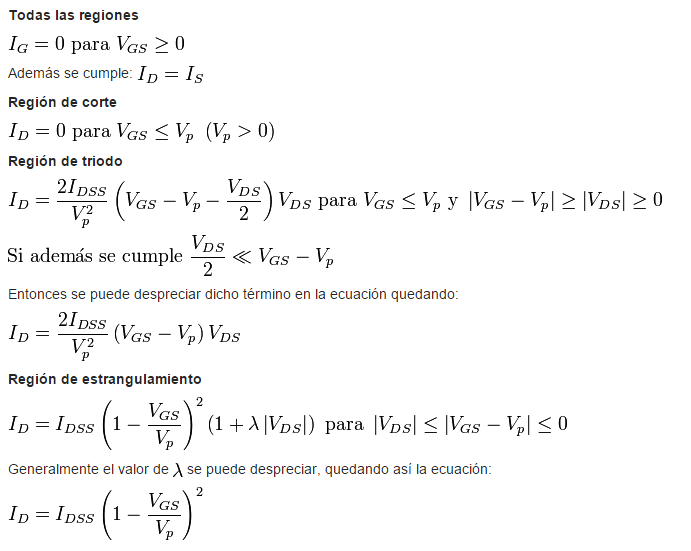

- ECUACIONES Y MODELOS FUNDAMENTALES
- TRANSISTOR CANAL N
- TRANSISTOR CANAL P
- TRANSISTOR CANAL N
- Modelo del transistor JFET a pequeña señal
- Se observa que éste funciona como una
fuente dependiente de corriente controlada
por el voltaje compuerta-fuente.
- Para que el modelo de pequeña señal tenga validez,
debe cumplirse la siguiente condición:
- Esta condición, en general es utilizada para el diseño y
análisis de amplificadores, sobre todo para conocer el rango
de valores en amplitud que puede soportar el amplificador en
la entrada sin que haya distorsión en la señal de salida.
- Esta condición, en general es utilizada para el diseño y
análisis de amplificadores, sobre todo para conocer el rango
de valores en amplitud que puede soportar el amplificador en
la entrada sin que haya distorsión en la señal de salida.
- La impedancia de
entrada de este
dispositivo es lo
suficientemente alta
como para no incluirla
en el modelo, a
diferencia de lo que
ocurre con el transistor
BJT.
- Para que el modelo de pequeña señal tenga validez,
debe cumplirse la siguiente condición:
- Se observa que éste funciona como una
fuente dependiente de corriente controlada
por el voltaje compuerta-fuente.
- Modelo en SPICE
- Permiten determinar el
comportamiento del JFET en
un rango de frecuencias más
amplio, así como amplitudes
de señal no necesariamente
pequeñas.
- Permiten determinar el
comportamiento del JFET en
un rango de frecuencias más
amplio, así como amplitudes
de señal no necesariamente
pequeñas.

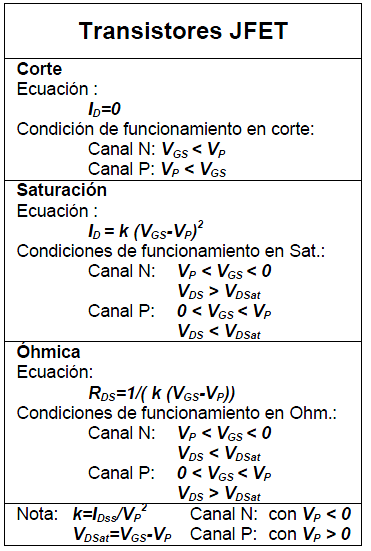

- FORMULAS
