Línea balanceada

Definición: Con líneas balanceadas de dos cables, ambos conductores llevan una corriente; un conductor lleva la señal y el otro es el regreso. Este tipo de transmisión se llama transmisión de señal y el otro es el regreso. Este tipo de transmisión se llama transmisión de señal diferencial o balanceada.
Conceptos: La señal que se propaga a lo largo del cable se mide como la diferencia de potencial entre los dos cables. Las corrientes que fluyen en direcciones opuestas por un par de cable balanceados se les llaman corriente de circuito metálico.
Causas: Las corrientes que fluyen en las mismas direcciones se le llama corriente longitudinales. Un par de cables balanceados tiene la ventaja que la mayoría de la interferencia por ruido (voltaje de modo común) se induce igual mente en ambos cables, produciendo corrientes longitudinales que se cancelan en las carga.
Solución: Cualquier par de cable puede operar en el modo balanceado siempre y cuando ninguno de los dos cables esté con el potencial a tierra. Esto incluye al cable coaxial que tiene dos conductores centrales y una cubierta metálica. La cubierta metálica general mente se conecta a tierra para evitar interferencia estática al penetrar a los conductores centrales.
Acoplamiento de líneas
1. Definición: El principal parámetro de la línea, y la importancia de la impedancia característica; debes saber que un adecuado acoplamiento entre el generador y la carga se logra cuando las impedancias son iguales.
2. Conceptos: Los stub en cortos y abiertos se pueden usar para cancelar la parte reactiva de una impedancia compleja de carga y con ello acoplar la carga a la línea de transmisión.
3. Causas: El efecto que se produce en una línea cuando se transmite una señal a altas frecuencias es que genera las denominadas ondas estacionarias, es decir, debido a que la longitud de onda es menor que la longitud total de la línea, las ondas estacionarias viajan por la misma línea y durante dicho recorrido se presentan valores máximos y mínimos cada longitud de onda que recorre. En aplicaciones de bajas frecuencias no se presenta este efecto a menos que se tengan longitudes de cable extremadamente largas.
4. Solución: Se prefieren los stub en corto, porque los abiertos tienen mayor tendencia a irradiar.
5. Desacoplamiento
  1. Causas de un desacoplamiento
    1. 1.-La potencia total de la fuente no llega a la carga.
      1. 2.-Existe posibilidad de dañar el cable
        3.- La onda reflejada ocasiona calentamiento en el cable especialmente a altas potencias del generador
        4.-El desacoplamiento genera problemas de ruido y las llamadas señales fantasma.
  2. Solución:

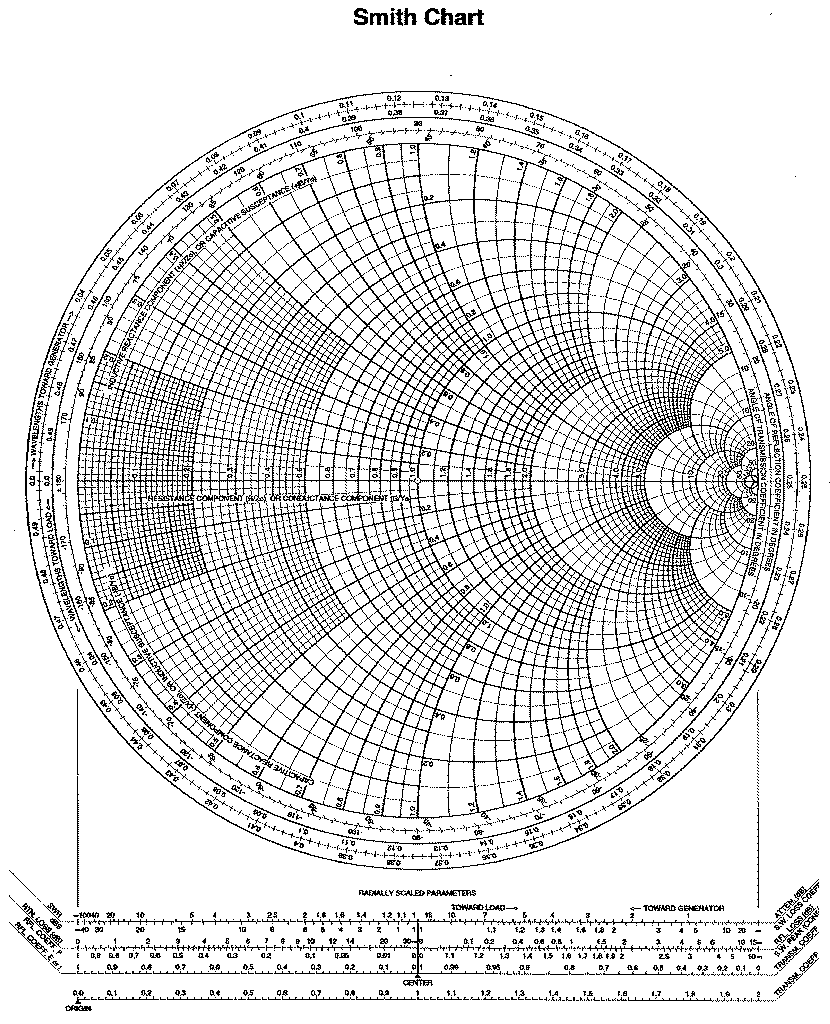

    1. Es necesario hacer cálculos con los valores de la impedancia, que en ocasiones podrían ser números complejos, por lo tanto se complica en gran manera la solución. Una herramienta disponible para resolver el acoplamiento es mediante la llamada, carta de Smith que es también llamada calculadora de números complejos.

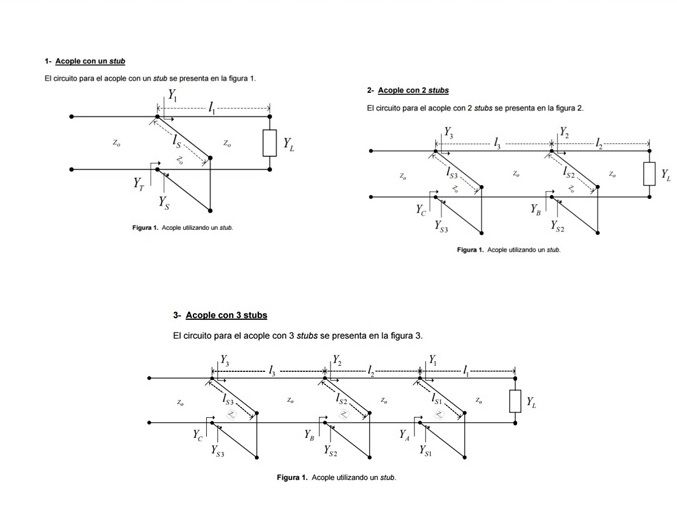

6. STUB: Existen diversos métodos de acople mediante los cuales se puede eliminar la energía reflejada hacia el generador logrando una razón de onda estacionaria (ROE) igual a uno. En esta imagen se resumen el procedimiento a utilizar cuando se hacen acoples agregando líneas de transmisión en paralelo a la línea principal, los llamados stubs.
