Códigos Binarios

Códigos Numéricos

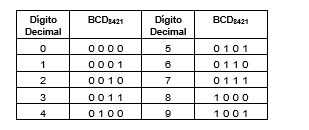

1. CÓDIGO DECIMAL CODIFICADO EN BINARIO (BCD)
  1. Permite representar cada uno de los números decimales en 4 bits.
2. CÓDIGO BCD EXCESO-3
  1. se obtiene a partir del código BCD natural, simplemente sumando 310 (00112) a cada código BCD de cada dígito decimal.
  2. Usos
    1. resulta de utilidad en aplicaciones donde se requiere realizar operaciones aritméticas usando complementos.
3. CÓDIGO BCD 2421
  1. Este es otro código BCD autocomplementario, y su nombre (2421) indica la ponderación de sus bits para obtener su equivalente en decimal y biceversa
4. CÓDIGO 2 DE 5 (BIQUINARIO)
  1. El código 2 de 5 es un código multibit no ponderado, es decir, los códigos no pueden obtenerse usando una expresión polinomial; este código está diseñado para la detección de errores en diferentes tipos de cálculos y operaciones con registros de corrimiento. Se usan cinco bits para representar los dígitos decimales (0-9). Como el nombre lo implica sólo dos de los cinco bits son 1.
situaciones en las que no es conveniente utilizar el binario natural
1. Cuando se busca una conversión más sencilla decimal - binario (códigos BCD) o o
2. Cuando se van a manejar números negativos (Códigos BCD autocomplementarios)
3. Cuando se busca minimizar errores de sensado en “encoders” de posición de una cantidad a otra (código gray)
4. Cuando se quiere detectar errores en transmisión de datos (código de paridad) o Cuando se quiere detectar y corregir errores en transmisión de datos (código Hamming)
Códigos Numéricos
1. Codigo Gray
  1. Este es un código binario no ponderado y tiene la propiedad de que los códigos para dígitos decimales sucesivos difiere en un sólo bit. al código Gray también se le llama autorreflejado, o cíclico. En la siguiente tabla se muestra dicho código para los números del 0 al 16

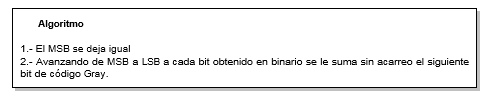

  2. CONVERSIÓN GRAY - BINARIO

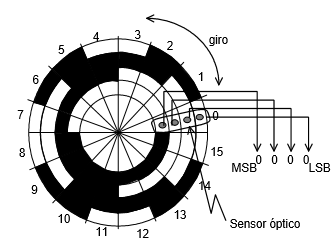

    1. APLICACIÓN A SENSORES ÓPTICOS
      1. La principal característica del código gray es que es muy utilizada en sensores ópticos para codificar la posición

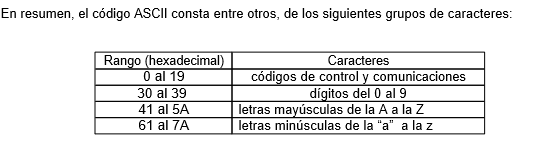

2. CÓDIGOS ALFANUMÉRICOS
  1. Encargado del procesamiento de datos los como números, letras y símbolos especiales. Para manejar estos datos usando dispositivos digitales, cada símbolo debe estar representado por un código binario.
Códigos Numéricos

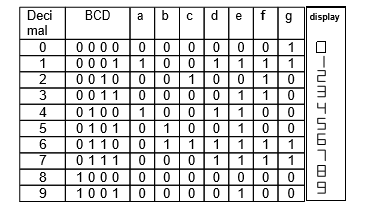

1. CODIGO DE SIETE SEGMENTOS.

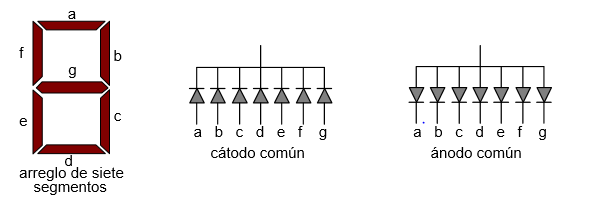

  1. el exhibidor o display de siete segmentos, el cual consiste en un arreglo de siete indicadores luminosos (LED’s) u opacos (cristal líquido). Existen dos tipos de exhibidores de siete segmentos construidos con LED’s, estos son los de ánodo común y los de cátodo común. Este tipo de displays permite la representación de información de tipo numérico principalmente, sin embargo, también permite algunos caracteres alfabéticos, tales como: a, A, b, c, C, d, E, F, G, H, y, j, L, o, O, p, q, r, s, u, z
2. CÓDIGOS PARA DETECCIÓN Y CORRECCIÓN DE ERRORES
  1. Aunque los dispositivos en circuito integrado tales como microprocesadores, puertas lógicas o circuitos de memoria carecen de partes móviles y por lo tanto tienen alta confiabilidad. Se pueden producir errores por polvo en las cabezas lectoras de una unidad de disco. También es muy común la ocurrencia de errores en la transmisión de datos a distancia.
    1. TRANSMISIÓN SERIE Y PARALELO

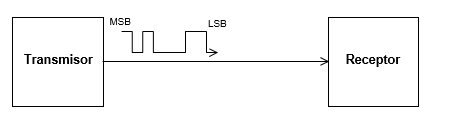

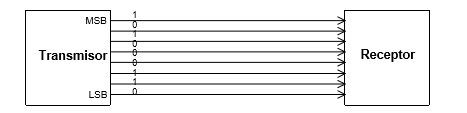

      1. La transmisión de datos digitales en paralelo ocupa una línea física por cada bit de los datos a enviar, esto hace que este tipo de transmisión sea usada en distancias relativamente cortas (unos cuantos metros), ya que de otra manera se vuelve muy costosa. Por otro lado, la transmisión de datos a distancias muy grandes (del orden de cientos de metros a miles de kilómetros) hace necesario usar menos líneas físicas
    2. CÓDIGO DE PARIDAD

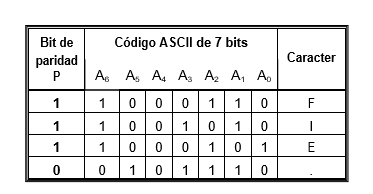

      1. Un método muy simple, pero ampliamente utilizado por su sencillez para detectar errores en transmisión de datos consiste en añadir un bit de paridad (p) a cada carácter, normalmente en la posición más significativa. O En el código de paridad par, el bit de paridad (p) se elige de manera que el número de bits 1 del dato sea un número par incluyendo el bit de paridad. En el código de paridad impar, el bit de paridad se elige de modo que el número de bits 1 (incluyendo el de paridad) del dato sea impar. Capítulo 3 Códigos Binarios 26 1 0 1 0 0 0 1 1 0 Transmisor Receptor Transmisión paralela del caracter "F" MSB LSB Transmisor Receptor Transmisión serie del caracter "F" MSB LSB De esta manera, cuando cambia un bit durante la transmisión, el número de unos en el carácter recibido tendrá la paridad equivocada y el receptor sabrá que se ha producido un error.
    3. CÓDIGO DE HAMMING
      1. En él se añaden k bits de paridad a un carácter de n bits, formando un nuevo carácter de n + k bits. Los bits se enumeran empezando por 1, no por 0, siendo el bit 1, el de la izquierda, el más significativo. Todo bit cuyo número sea potencia de 2 es un bit de paridad y todos los demás se utilizan para datos. Para un carácter ASCII de 7 bits, se añaden 4 bits de paridad. Los bits 1, 2, 4 y 8 son bits de paridad; 3, 5, 6, 7, 9, 10 y 11 son los 7 bits de datos. Cada bit de paridad comprueba determinadas posiciones de bit y se ajusta de modo que el número total de unos en las posiciones comprobadas sea par, si se trata de paridad par.
