Mecanismos de Transmisión Lineal de movimiento

Mecanismos de Transmisión Lineal de movimiento

1. PALANCAS

   • Las palancas son unas barras rígidas qe oscilan sobre un punto de apoyo.
     • CLASIFICACIÓN en función de la posición del punto de apoyo.

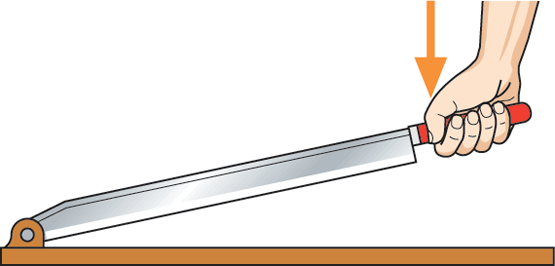

       • PALANCAS DE 2º GRADO
         • La resistencia está entre el punto de apoyo y la resistencia.
           • Ejemplos

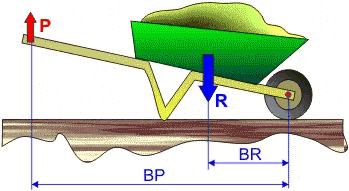

             • EJERCICIO: Tenemos una carretilla de mano con 50 kg de peso, sabiendo que el brazo de la resisencia es 1m y el brazo de la potencia 2m. CALCULA LA POTENCIA QUE DEBE EJERCER UNA PERSONA PARA LEVANTARLA.
               • P * bp = R * br x * 2 = 50 * 1
                 • El resultado es 25 N.

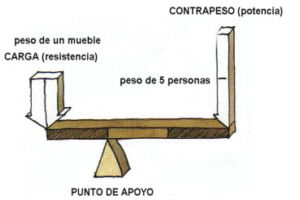

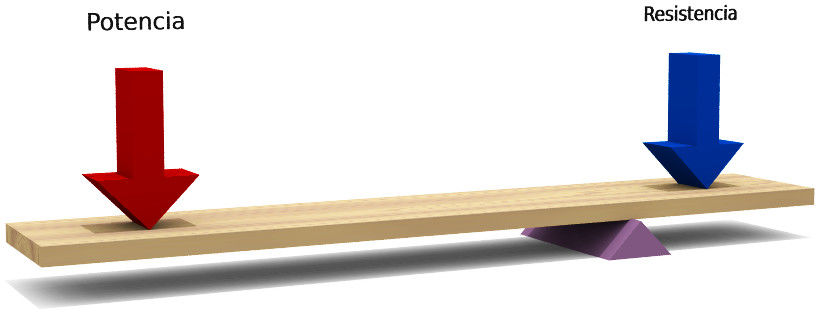

       • PALANCAS DE 1er GRADO
         • El punto de apoyo está entre la fuerza aplicada y la carga.
           • Ejemplos
       • PALANCAS DE 3er GRADO
         • La fuerza aplicada está entre el punto de apoyo y la carga.
           • Ejemplos
             • EJERCICIO: Calcula la fuerza necesaria para mover una carga de 147 N con una palanca de tercer grado. Sabemos que la distancia entre la carga y el punto de apoyo es de 70 cm, la distancia entre la fuerza aplicada y el punto de apoyo es 35 cm.
               • P * bp = R* br x * 35 = 147 * 70
                 • El resultado es 294 N.
   • La ley de la palanca dice que la fuerza aplicada por la distancia entre la fuerza aplicada y el punto de apoyo es igual a la fuerza de la carga por la distancia entre la carga y el punto de apoyo.
     • Br= Brazo Resistencia Bp= Brazo Potencia P= Potencia R= Resistencia

2. POLEAS FIJAS-MÓVILES

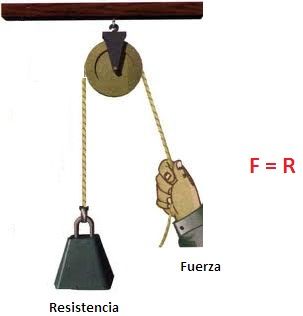

   • POLEAS FIJAS
     • Las poleas no rebajan el peso de la carga pero facilitan la posición de la espalda a la hora de levantar un peso.
       • POTENCIA=RESISTENCIA

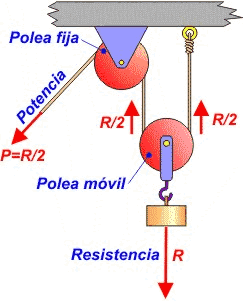

   • POLEAS MÓVILES
     • La polea móvil es un dispositivo que consta de dos poleas: una fija sujeta a un soporte y una polea móvil conectada a la primera mediante una cuerda.
       • POTENCIA= RESISTENCIA/2*N
         • PROBLEMA: CALCULA LA POTENCIA A DESARROLLAR POR UNA PERSONA QUE UTILIZA UNA POLEA MÓVIL COMO EL DE LA FIGURA (2 POLEAS MÓVILES) SABIENDO QUE LA RESISTENCIA ES 200KG
           • SOLUCIÓN: POTENCIA= RESISTENCIA/2*N POTENCIA= 200/2 * 2= 50 KG.
             • El resultado es 50 N.

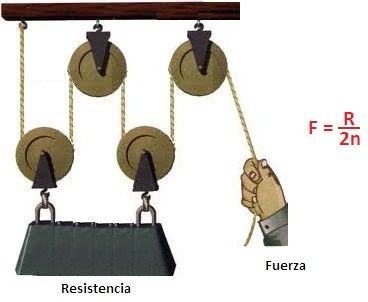

   • POLIPASTOS
     • Sistema de poleas escalonadas que consta del mismo número de poleas fijas y móviles.
       • POTENCIA= RESISTENCIA/2*N DONDE N ES EL NÚMERO DE POLEAS MÓVILES
         • EJERCICIO: Calcula la fuerza que tiene que ejercer una persona para levantar un polispasto de tres poleas móviles donde la resistencia es 144 N
           • P = R/2 * 3
             • El resultado es 24 N.

3. IES ENTREPUENTES TERCERO ESO

4. TRANSMITEN EL MOVIMIENTO LINEAL DE UN SITIO A OTRO MANTENIENDO EL MISMO MOVIMIENTO.

5. Realizado por: Sandra Gallardo Prado Ana Heredia Gutiérrrez 3ºA
