Test Circuitos Eléctricos 3º ESO.

Por favor espera - en proceso…

Pregunta 1 de 40

¿Qué son los coches eléctricos?

Selecciona una de las siguientes respuestas posibles:

Aquellos que se mueven exclusivamente a partir de energía eléctrica.
Aquellos que combinan motores eléctricos con motores de combustión.
Aquellos que funcionan con energía solar fotovoltaica.

Explicación

Pregunta 2 de 40

¿Qué son los coches híbridos?

Selecciona una de las siguientes respuestas posibles:

Aquellos que para su funcionamiento combinan motores eléctricos con motores de combustión.
Aquellos que para su funcionamiento utilizan dos motores; uno de gasolina y otro de gasoil.
Aquellos que han sido fabricados con piezas de diferentes marcas.

Explicación

Pregunta 3 de 40

Un circuito eléctrico es:

Selecciona una de las siguientes respuestas posibles:

Un recorrido por el cual circulan los electrones.
Un recorrido por el cual circulan los protones.
Un recorrido por el cual circulan los electrones y los protones.

Explicación

Pregunta 4 de 40

Se denomina corriente eléctrica a:

Selecciona una de las siguientes respuestas posibles:

La circulación por un circuito, de forma continua, de electrones o carga eléctrica.
La circulación por un circuito, de forma continua, de protones o carga eléctrica.
La circulación por un circuito, de forma discontinua, de electrones o carga eléctrica.

Explicación

Pregunta 5 de 40

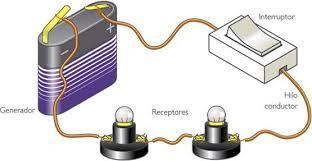

Los elementos fundamentales para poder tener un circuito eléctrico son:

Selecciona una de las siguientes respuestas posibles:

Generador, receptor, elementos de control y cable conductor.
Generador, adaptador, elementos de control y cable conductor.
Generador, receptor, aparatos de medida y cable conductor.

Explicación

Pregunta 6 de 40

Haz click en el punto naranja y selecciona la respuesta correcta

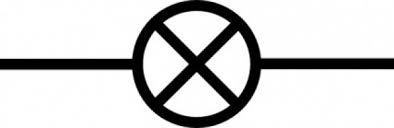

Indica a qué corresponde el siguiente símbolo:

Explicación

Pregunta 7 de 40

Haz click en el punto naranja y selecciona la respuesta correcta

Indica a qué corresponde el siguiente símbolo:

Explicación

Pregunta 8 de 40

Haz click en el punto naranja y selecciona la respuesta correcta

Indica con qué se corresponde el siguiente símbolo:

Explicación

Pregunta 9 de 40

Haz click en el punto naranja y selecciona la respuesta correcta

Indica a qué corresponde la siguiente imagen:

Explicación

Pregunta 10 de 40

Haz click en el punto naranja y selecciona la respuesta correcta

Indica con qué se corresponde la siguiente imagen:

Explicación

Pregunta 11 de 40

La cantidad de energía que una pila o batería es capaz de suministrar a cada electrón viene dada por su voltaje (V) o tensión y se mide en voltios (V).

Selecciona uno de los siguientes:

VERDADERO
FALSO

Explicación

Pregunta 12 de 40

Para medir el voltaje o tensión eléctrica se utiliza un aparato denominado:

Selecciona una de las siguientes respuestas posibles:

Voltímetro.
Amperímetro.
Voltagímetro.
Tensiómetro.

Explicación

Pregunta 13 de 40

Selecciona la opción correcta de los menús desplegables para completar el texto.

La ( resistencia, tenacidad ) que un material opone al paso de la electricidad es el cociente entre la ( tensión, potencia ) aplicada en sus extremos y la intensidad de corriente que lo atraviesa. Este enunciado se conoce como la Ley de ( Ohm, Newton ).

Explicación

Pregunta 14 de 40

Una lámpara tiene una resistencia de 5 ohmios y se aplica entre sus extremos una tensión de 10 V. ¿Cuánto valdrá la intensidad de la corriente eléctrica que circula a través de ella?

Selecciona una de las siguientes respuestas posibles:

2 amperios.
50 amperios.
0,5 amperios.
2,5 amperios.

Explicación

Pregunta 15 de 40

¿Qué tipo de circuito es el de la imagen?

Arrastra la opción correcta hasta el punto naranja

serie

paralelo

de bombillas

Explicación

Pregunta 16 de 40

¿Qué tipo de circuito es el de la imagen?

Arrastra la opción correcta hasta el punto naranja

Paralelo.

Serie.

Mixto.

Explicación

Pregunta 17 de 40

¿Qué ocurre en el circuito eléctrico de la imagen si una de las bombillas se funde?

Arrastra la opción correcta hasta el punto naranja

Ninguna bombilla luciría.

La bombilla que no se ha fundido luce.

Todo funciona correctamente.

Explicación

Pregunta 18 de 40

En el circuito de la figura, ¿qué ocurriría si una de las bombillas se funde?

Arrastra la opción correcta hasta el punto naranja

Nada funciona.

Todo funciona.

La otra bombilla lucirá.

Explicación

Pregunta 19 de 40

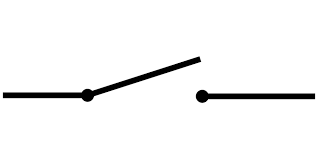

Indica con qué elemento de control y maniobra se corresponde el siguiente símbolo.

Arrastra la opción correcta hasta el punto naranja

Interruptor.

Conmutador.

Pulsador.

Explicación

Pregunta 20 de 40

Indica qué elemento de control y maniobra representa el siguiente símbolo:

Arrastra la opción correcta hasta el punto naranja

Conmutador.

Interruptor.

Pulsador.

Explicación

Pregunta 21 de 40

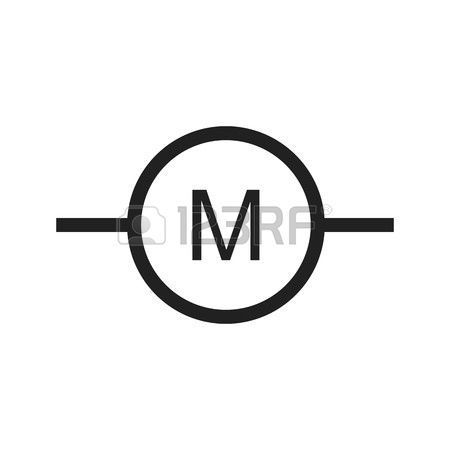

¿Qué representa el símbolo de la imagen?

Arrastra la opción correcta hasta el punto naranja

Motor eléctrico.

Timbre.

Bombilla.

Amperímetro.

Explicación

Pregunta 22 de 40

¿Qué represente el símbolo de la imagen?

Arrastra la opción correcta hasta el punto naranja

Timbre.

Pulsador.

Bombilla led.

Chincheta.

Explicación

Pregunta 23 de 40

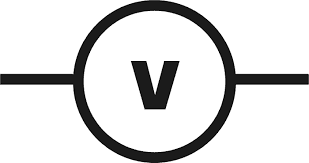

¿Qué represente el símbolo de la imagen?

Arrastra la opción correcta hasta el punto naranja

Voltímetro.

Amperímetro.

Velocímetro.

Vatímetro.

Explicación

Pregunta 24 de 40

¿Qué represente el símbolo de la imagen?

Arrastra la opción correcta hasta el punto naranja

Amperímetro.

Voltímetro.

Ohmetro.

Lámpara apagada.

Explicación

Pregunta 25 de 40

Selecciona la opción correcta de los menús desplegables para completar el texto.

La cantidad de ( energía, potencia ) que una pila o batería (generador) es capaz de suministrar a cada ( electrón, protón ) viene dada por su ( voltaje, potencia ) (V) o tensión y se mide en ( voltios, vatios ) (V).

Explicación

Pregunta 26 de 40

Selecciona la opción correcta de los menús desplegables para completar el texto.

La ( intensidad, potencia ) de la corriente eléctrica es la carga o el número de ( electrones, protones ) que atraviesan cada segundo la sección de un conductor.

Explicación

Pregunta 27 de 40

La intensidad de la corriente eléctrica se mide en el Sistema Internacional de unidades en:

Selecciona una de las siguientes respuestas posibles:

Amperios (A).
Voltios (V).
Ohmios.
Vatios (W).

Explicación

Pregunta 28 de 40

Rellena los espacios en blanco para completar el texto.

Para medir el voltaje se utiliza un aparato denominado . Los cables que salen del aparato de medida (sondas) se conectan en a los extremos del componente cuya tensión deseamos medir.

Explicación

Pregunta 29 de 40

Rellena los espacios en blanco para completar el texto.

Para medir la intensidad de la corriente eléctrica se emplea el . Este instrumento de medida debe conectarse en , de modo que todos los electrones tengan que pasar por él.

Explicación

Pregunta 30 de 40

En el circuito eléctrico de la figura indica cuáles serán las lecturas del amperímetro y del voltímetro.

Arrastra la opción correcta hasta el punto naranja

1 A, 5 V.

5 A, 10 V.

1 A, 10 V.

5 A, 5 V.

Explicación

Pregunta 31 de 40

Es un dispositivo capaz de transformar la energía eléctrica en movimiento. Su funcionamiento se basa en las fuerzas de atracción y repulsión establecidas entre un imán y un hilo conductor por donde se hace circular una corriente eléctrica.

Selecciona una de las siguientes respuestas posibles:

Motor.
Timbre.
Dínamo.
Alternador.

Explicación

Pregunta 32 de 40

En el circuito de la figura, la lámpara se encuentra:

Arrastra la opción correcta hasta el punto naranja

Encendida.

Apagada.

Explicación

Pregunta 33 de 40

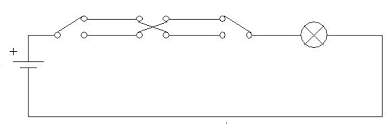

El mecanismo de la imagen representa:

Arrastra la opción correcta hasta el punto naranja

Un conmutador.

Un conmutador de cruce.

Un interruptor.

Un pulsador.

Explicación

Pregunta 34 de 40

El mecanismo de la imagen representa:

Arrastra la opción correcta hasta el punto naranja

Un conmutador.

Un conmutador de cruce.

Un interruptor.

Un pulsador.

Explicación

Pregunta 35 de 40

Se tienen dos conductores eléctricos de 2 metros de longitud y 4 mm2 de sección. Uno de ellos es de cobre y el otro de aluminio. ¿Cuál de ellos opone mayor resistencia al paso de corriente eléctrica?

Selecciona una de las siguientes respuestas posibles:

el de aluminio.
el de cobre.
ambos igual.

Explicación

Pregunta 36 de 40

El componente de la figura es:

Arrastra la opción correcta hasta el punto naranja

una resistencia.

un diodo.

un condensador.

una bombilla.

Explicación

Pregunta 37 de 40

El componente de la imagen es:

Arrastra la opción correcta hasta el punto naranja

un diodo.

una resistencia.

un transistor.

una pila.

Explicación

Pregunta 38 de 40

Indica cómo está la bombilla del siguiente circuito:

Arrastra la opción correcta hasta el punto naranja

Encendida.

Apagada.

Explicación

Pregunta 39 de 40

¿Cómo se denomina a la fórmula V = I x R ?

Selecciona una de las siguientes respuestas posibles:

Ley de Ohm
Ley de Kirchoff
Ley de Newton
Ley de la electricidad

Explicación

Pregunta 40 de 40

Cuando aumenta la sección de un conductor su resistencia eléctrica:

Selecciona una de las siguientes respuestas posibles:

disminuye
aumenta
no varia
aumenta o disminuye, dependiendo del material

Explicación
