| Question | Answer |

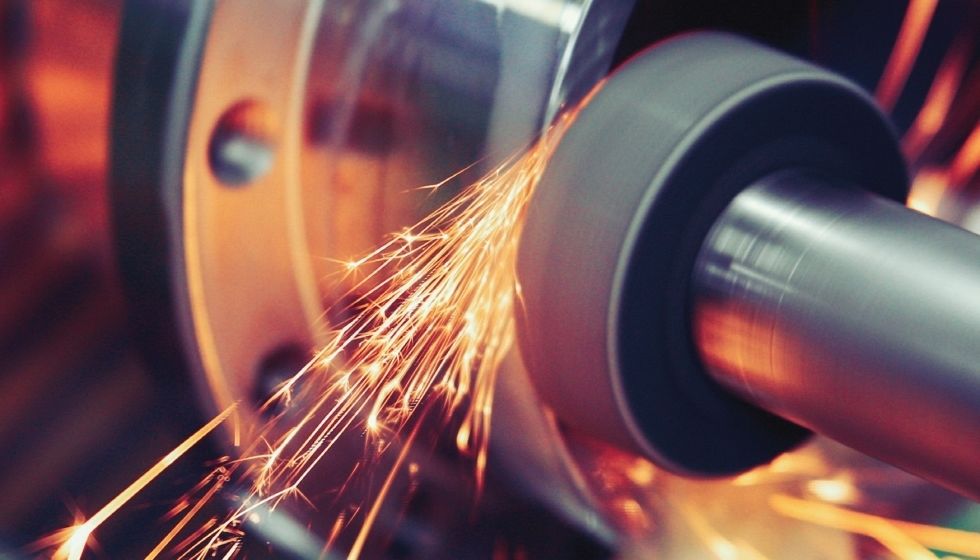

| Rectificado | El rectificado es habitualmente un proceso de acabado de piezas, utilizándose en la etapa final de fabricación, tras el torneado o fresado, para mejorar la tolerancia dimensional y el acabado superficial del producto. |
| El rectificado es una operación de mecanizado realizada en piezas que demandan medidas y tolerancias exigentes, ya sean geométricas, dimensionales o de acabado superficial. |
Image:
2182111 (image/jpeg)
|
| Las máquinas rectificadoras para piezas metálicas consisten en un bastidor que contiene una muela giratoria compuesta de granos abrasivos muy duros y resistentes al desgaste y a la rotura, cada grano abrasivo está encargado de arrancar una pequeña cantidad de material de pieza, de forma similar a como lo hace un filo de corte en una fresa. | |
| Según las características de las piezas a rectificar se utilizan diversos tipos de rectificadoras. Existe una amplia gama de máquinas rectificadoras en el mercado. Las más destacadas son: |

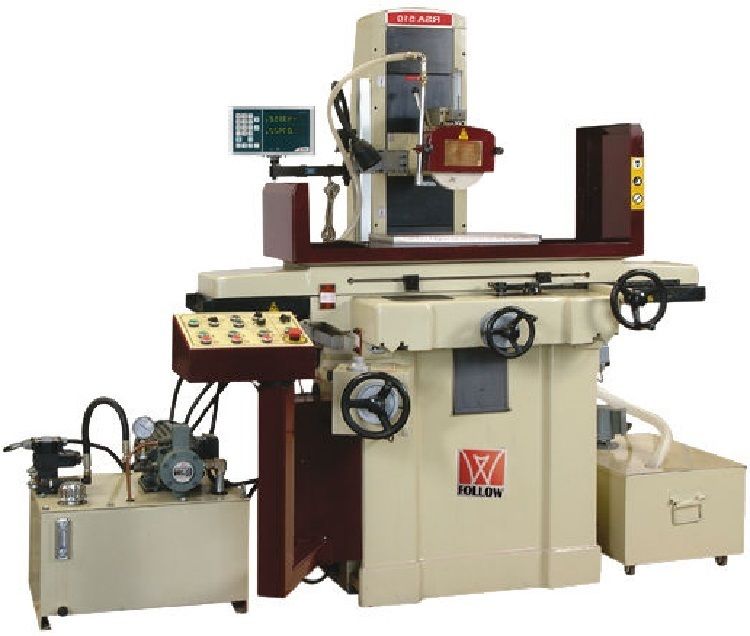

Planeadoras o tangenciales.
Consisten de un cabezal provisto de una muela y un carro longitudinal que se mueve en forma de vaivén en el que se coloca la pieza a rectificar.
Image:
Image (binary/octet-stream)
|
|
Cilíndricas de exteriores
Pueden efectuar trabajos como cilindros exteriores e interiores, conos interiores y exteriores, de pequeña o gran conicidad, refrentados y superficies de revolución de generatrices curvilíneas, aunque para ello requieren perfilar la muela.
Image:
Image (binary/octet-stream)
|
De interiores
Es una especialización de la rectificadora para realizar el rectificado interior con el máximo rendimiento.
Image:
Image (binary/octet-stream)
|
|
Sin centros
Consta de dos muelas y se utilizan para el rectificado de pequeñas piezas cilíndricas, como bulones, casquillos, pasadores, etc.
Image:
Image (binary/octet-stream)
|
Universales
Consisten en un bastidor que contiene una muela giratoria compuesta de granos abrasivos muy duros y resistentes al desgaste y a la rotura.
Image:
Image (binary/octet-stream)
|
| Acabado rectificado | El proceso del acabado rectificado, se lleva a cabo en la etapa final de la fabricación de la pieza. Está especialmente recomendado en aquellas piezas que demandan medidas más exigentes. |
| Muelas abrasivas | Las máquinas rectificadoras para piezas metálicas consisten en un bastidor que contiene una muela giratoria compuesta de granos abrasivos muy duros y resistentes al desgaste y a la rotura. Cada grano abrasivo está encargado de arrancar una pequeña cantidad de material de pieza, de forma similar a como lo hace un filo de corte en una fresa. |

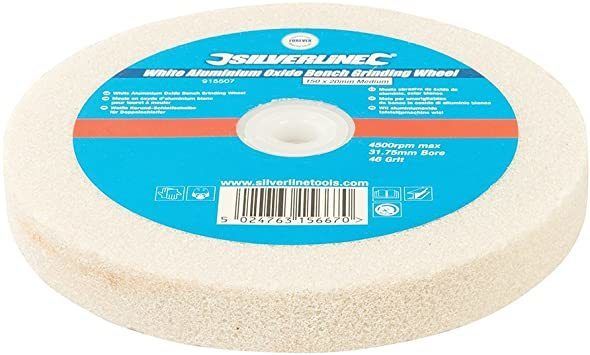

| Óxido de aluminio (Al2O3), para el rectificado de aceros. | |

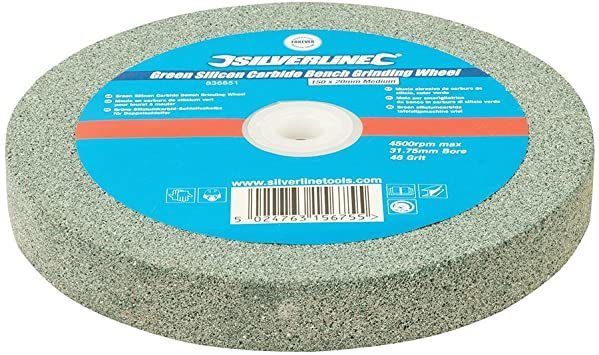

| Carburo de silicio (SiC), también denominado carborundum, para el rectificado de metales no férricos, cerámicas, fundiciones, etc. | |
| Nitruro de boro cúbico (CBN), por lo general se usa para el rectificado a alta velocidad de férricos de alta dureza, aleaciones termo-resistentes, herramientas de corte. | |

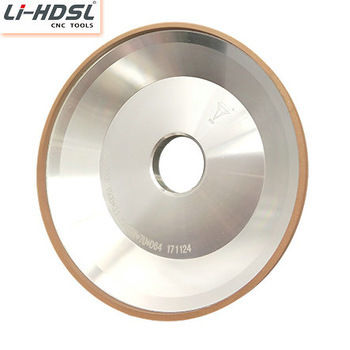

| Diamante, para el rectificado a alta velocidad y precisión de cerámicas y metal duro. | |
| Material abrasivo de una muela: La parte activa está compuesta de material abrasivo en forma de polvo o granos de material duro unidos parcialmente por un elemento aglomerante. | La designación completa de una muela se hace detallando: La forma de la muela, indicando el tipo correspondiente. Las dimensiones: diámetro exterior, espesor y diámetro del agujero (en mm). La especificación o características propias de la muela, que dependen del tipo de abrasivo. |
|
Image:
Image (binary/octet-stream)
|
Image:
Image (binary/octet-stream)
|

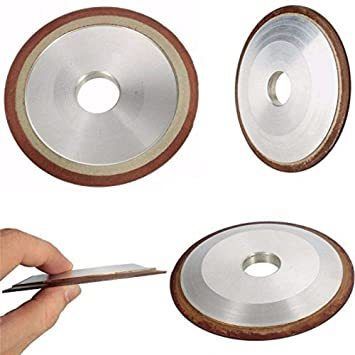

| Material abrasivo de una muela: | En el caso de las muelas de diamante, la concentración equivale a la estructura de las muelas de carburo. Se mide en base a la densidad relativa del diamante, y los valores son: |
| Material abrasivo de una muela: | 25: concentración baja. 50: concentración media. 100: concentración alta. En las muelas de diamante, la cantidad de abrasivo es muy reducida. Dependiendo del abrasivo usado (Resinoide B, Metálico M o Vitrificado V), el espesor del abrasivo oscila entre 1,5 y 6,5 mm. |
|
Movimientos de trabajo
Image:
Image (binary/octet-stream)
|
Rectificadora plana frontal son los siguientes: Mc: movimiento de corte. Mr: movimiento de avance o alimentación. Mp: movimiento de penetración. Ma: movimiento transversal. |
| Consecuencias de su manipulación (rectificadoras). | Partículas y fragmentos eliminados por parte del disco o muela, golpes en la manipulación con la mesa y motor, cortes y lesiones referente a la mala utilización tanto de la herramienta a trabajar, sustancias dañinas y nocivas, emanación de vapores, sustancias de gases y a choques eléctricos. |
| Protección adecuada a la utilización de una rectificadora universal. | Generalmente se debe utilizar la indumentaria adecuada como es, la protección ocular con lentes o gafas diseñados para cubrir esta área, casco para cubrir la cabeza. Un traje elaborado con base en un tejido elástico, pueda proteger de partículas que pueden ser expulsadas a la hora de la eliminación en los productos a tratar, botas de seguridad las cuales tengan un reforzamiento para evitar lesiones graves en imprevistos. |
| Protección adecuada a la utilización de una rectificadora universal. | En la manipulación de esta maquinaria se debe realizar en áreas abiertas o bien ventiladas Además de utilizar una mascarilla la cual pueda proteger contra partículas que se pueden producir en la formación y eliminación de partículas de los productos. |
