| Question | Answer |

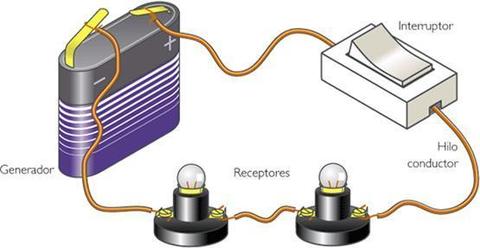

| CIRCUITO SERIE Tecnologia e Informatica Elaborado por :Natalia Moreno Pacheco 102 Presentado al profesor: Parmenio Tunja 20 | Circuito en serie configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise. |
| En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes ecuaciones: | |

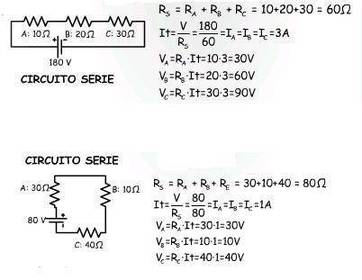

| características de los circuitos en serie comenzamos con la suma de las caídas de la tensión que ocurren dentro del circuito son iguales a toda la tensión que se aplica. La intensidad de la corriente es la misma en todos los lugares, es decir en cualquier punto de la distribución. La equivalencia de la resistencia del circuito es el resultado de la suma de todas las resistencias, aunque suene como un trabalenguas es así, el resultado está dado por las resistencias compuestas. | |
| Desventaja La principal desventaja de este circuito radica en que si se rompe algún elemento de los que conforman el circuito, o hay algún falso contacto, se interrumpe la circulación de la corriente eléctrica y el circuito se abrirá. | |
