Diagrama de Proceso de Operacion
- Muestra la secuencia cronológica de todas las operaciones,
inspecciones, holguras y materiales que se usan en un
proceso de manufactura.
- Tiene dos símbolos:
- Un circulo pequeño de 3/8
pulg. que denota una
operación.
- Una operación tiene lugar cuando
una parte bajo estudio se
transforma intencionalmente o
cuando se realiza su estudio o la
planeación antes de realizar el
trabajo productivo.
- algunos analistas
prefieren separar
las operaciones
manuales de las
que se llevan
acabo sobre el
papel.
- Una operación tiene lugar cuando
una parte bajo estudio se
transforma intencionalmente o
cuando se realiza su estudio o la
planeación antes de realizar el
trabajo productivo.
- Un cuadrado pequeño de
3/8 pulg. por lado, que
denota una inspeccion
- Una inspección tiene lugar
cuando la parte se
examina para determinar
su conformidad con un
estandar
- Una inspección tiene lugar
cuando la parte se
examina para determinar
su conformidad con un
estandar
- Un circulo pequeño de 3/8
pulg. que denota una
operación.
- El analista identifica el diagrama con un titulo
"diagrama de operación" y otra información
como numero de parte, numero de dibujo,
descripción del proceso, método actual y
propuesto, fecha y nombre de la persona que
hace el diagrama.

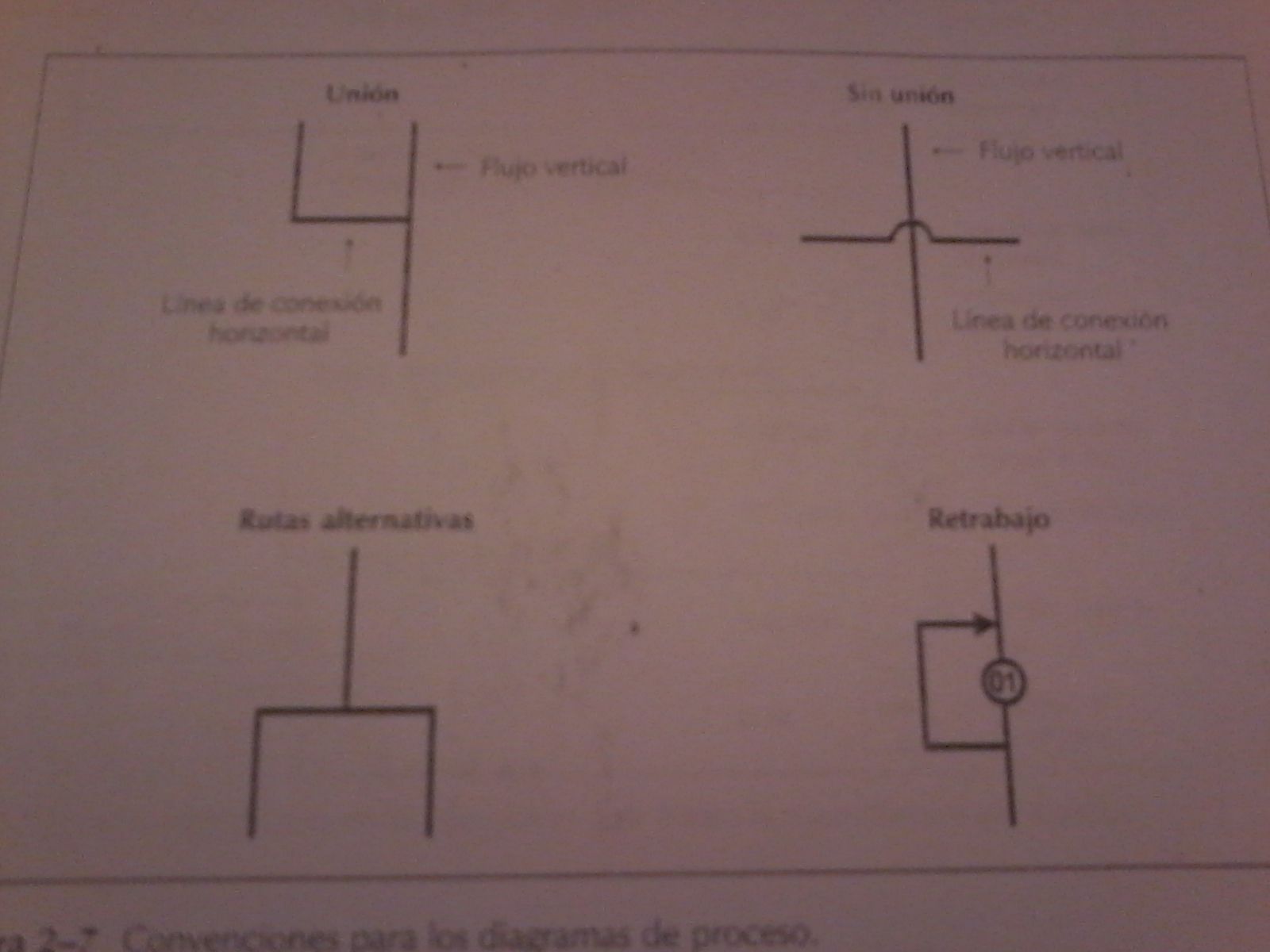

- Las lineas verticales indican el flujo general
de la operacion.

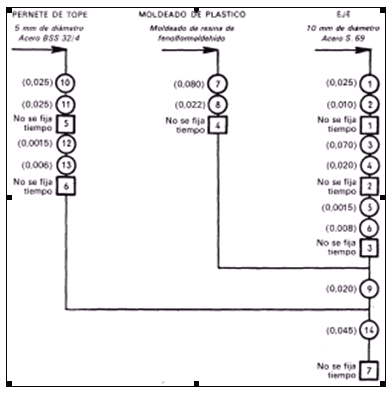

- Las lineas horizontales que llegan a las lineas de flujo verticales
indican los materiales, ya sean comparados o trabajados
- *en general , el
diagrama de operación
se construye de
manera que no se
crucen las lineas
verticales y
horizontales
- Inegenieria Industrial: Metodos, Estandares y Diseño de trabajo.
Niebel, Benjamin W. T60.7N6651
- Introducción al Estudio del Trabajo.
OIT HD57 0681 2010
- Introducción al Estudio del Trabajo.
OIT HD57 0681 2010
