Amplificadores Operacionales

Description

Amplificador diferencial, aislador y de instrumentacion
AbrahamGonzalez
Mind Map by AbrahamGonzalez, updated more than 1 year ago
AbrahamGonzalez
Created by AbrahamGonzalez almost 10 years ago
56
0

Resource summary

Amplificadores Operacionales

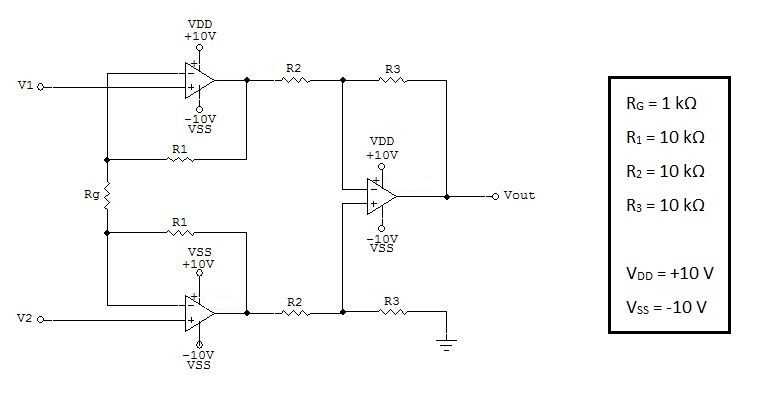

  1. Amplificador de instrumentacion
    1. es un amplificador diferencial
      1. amplifican la diferencia entre dos señales de entrada
        1. rechazan cualquier señal que sea común a ambas señales
          1. amplifican señales diferenciales muy pequeñas
            1. Se utilizan en muchos procesos industriales
              1. medición
                1. adquisición de datos
                  1. aplicaciones médicas

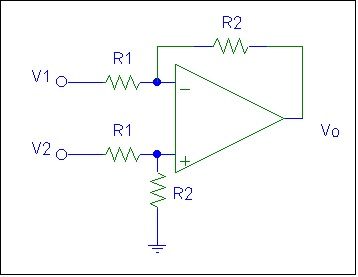

                2. Amplificador diferencial
                  1. Realiza la diferencia algebraica entre dos tensiones de entrada
                    1. Utiliza la amplificación diferencial natural del amplificador operacional
                      1. Aplica tension a las 2 entradas
                        1. Al mismo tiempo
                          1. La diferencia entre ellos se amplifica
                        2. la tensión de salida es una constante
                          1. multiplicada por la señal diferencial de entrada

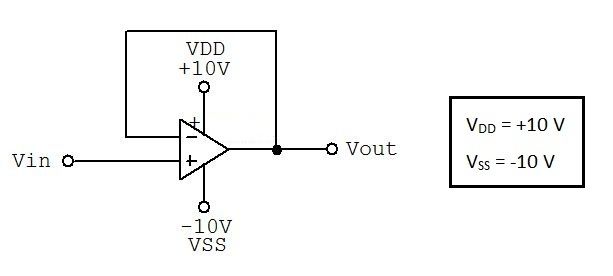

                        3. Amplificador de aislamiento
                          1. Aprovecha las características de alta impedancia
                            1. De entrada
                              1. Baja de salida
                              2. Se utiliza como buffer
                                1. para eliminar efectos de carga
                                2. Se utiliza como adaptador de impedancias
                                  1. de diferentes etapas
