LOS CIRCUITOS ELÉCTRICOS

Annotations:

• Un circuito eléctrico consiste en un conjunto de elementos u operadores que, unidos entre sí, permiten establecer una corriente entre dos puntos, llamados polos o bornes, para aprovechar la energía eléctrica. Todo circuito eléctrico se compone de los siguientes elementos mínimos: generador,receptor,conductor.

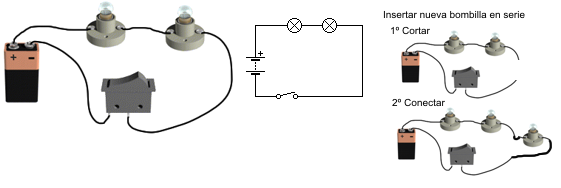

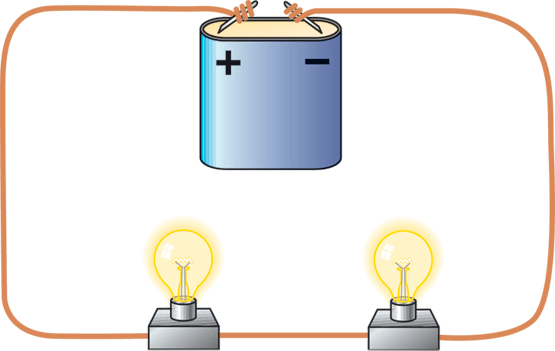

1. CIRCUITO EN SERIE

   Annotations:

   •  Los circuitos en serie son aquellos que disponen de dos o más operadores conectados uno a continuación del otro, es decir, en el mismo cable o conductor. Dicho de otra forma, en este tipo de circuitos para pasar de un punto a otro (del polo - al polo +), la corriente eléctrica se ve en la necesidad de atravesar todos los operadores.
   1. Los receptores están instalados uno a continuación de otro
   2. La corriente que atraviesa el primero de ellos será la misma que la que atraviesa el último.
   3. La resistencia aumenta al incorporar receptores
   4. Cada receptor tiene su propia caída de tensión
   5. La intensidad es la misma en todos los receptores
   6. El voltaje total del circuito es la suma de los voltajes de cada receptor.

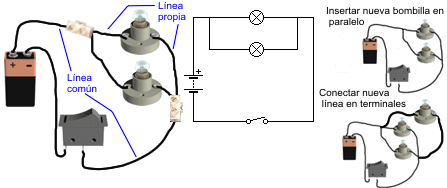

2. CIRCUITO EN PARALELO

   Annotations:

   • Un circuito en paralelo es aquel que dispone de dos o más operadores conectados en distintos cables. Dicho de otra forma, en ellos, para pasar de un punto a otro  del circuito (del polo - al polo +),  la corriente eléctrica dispone de varios caminos alternativos, por lo que ésta sólo atravesará aquellos operadores que se encuentren en su recorrido.
   1. Cada receptor conectado a la fuente de alimentación está de forma independiente
   2. Cada uno tiene su propia línea
   3. La resistencia disminuye al incorporar receptores

      Annotations:

      • La inversa de la resistencia total del circuito es igual a la suma de las inversas de las resistencias de cada operador.
   4. La caída de tensión es la misma para cada receptor
   5. Cada receptor es atravesado por una corriente independiente
   6. La desconexión o avería de un operador no influye en el funcionamiento del resto.

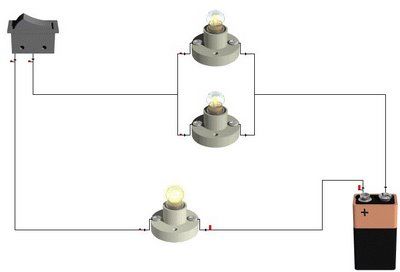

3. CIRCUITO MIXTO

   Annotations:

   •  Es una combinación de varios elementos conectados tanto en paralelo como en serie, estos pueden colocarse de la manera que sea siempre y cuando se utilicen los dos diferentes sistemas de elementos, tanto paralelo como en serie.
   1. A la parte serie del circuito, se le aplica lo estudiado para los circuitos series.
   2. A la parte paralelo del circuito, se le aplica lo estudiado para los circuitos en paralelo.
   3. A la resistencia equivalente del circuito mixto la llamamos Req.
