CIRCUITO DIVISOR DE CORRIENTE
ELÉCTRICA EN CORRIENTE CONTINUA
- CONCEPTUALIZACIÓN DE UN
CIRCUITO DIVISOR DE CORRIENTE
- Un divisor de corriente es una configuración
presente en circuitos eléctricos que puede fragmentar
la corriente eléctrica de una fuente entre diferentes
resistencias o impedancias conectadas en paralelo.
- Un divisor de corriente es una configuración
presente en circuitos eléctricos que puede fragmentar
la corriente eléctrica de una fuente entre diferentes
resistencias o impedancias conectadas en paralelo.

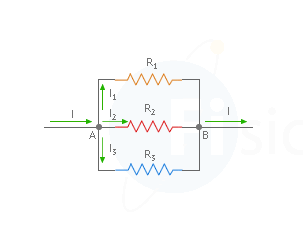

- COMBINACIÓN DE RESISTENCIA EN
PARALELO CARACTERÍSTICAS Y ECUACIÓN
- Las resistencias en paralelo ocurren cuando
las “entradas” de dos o más resistores están
unidas y las “salidas” están unidas.
- Req = 1/{(1/R1)+(1/R2)+(1/R3)..+(1/Rn)}
- Req = 1/{(1/R1)+(1/R2)+(1/R3)..+(1/Rn)}
- Las resistencias en paralelo ocurren cuando
las “entradas” de dos o más resistores están
unidas y las “salidas” están unidas.
- MALLA ELÉCTRICA
- Cualquier camino cerrado
en un circuito eléctrico.
- Cualquier camino cerrado
en un circuito eléctrico.

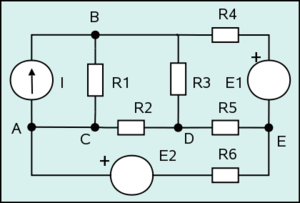

- NODO ELÉCTRICO
- Punto de un circuito donde concurren más de
dos conductores. A, B, C, D, E son nodos. Nótese
que C no es considerado como un nuevo nodo,
puesto que se puede considerar como un
mismo nodo en A, ya que entre ellos no existe
diferencia de potencial o tener tensión 0
- Punto de un circuito donde concurren más de
dos conductores. A, B, C, D, E son nodos. Nótese
que C no es considerado como un nuevo nodo,
puesto que se puede considerar como un
mismo nodo en A, ya que entre ellos no existe
diferencia de potencial o tener tensión 0
- POTENCIA ELÉCTRICA
- Definición
- La potencia eléctrica es la relación de paso de
energía de un flujo por unidad de tiempo; es decir,
la cantidad de energía entregada o absorbida por
un elemento en un tiempo determinado
- La potencia eléctrica es la relación de paso de
energía de un flujo por unidad de tiempo; es decir,
la cantidad de energía entregada o absorbida por
un elemento en un tiempo determinado
- Unidades de medida
- La potencia se mide en
joule por segundo (J/seg)
y se representa con la
letra “P”
- La potencia se mide en
joule por segundo (J/seg)
y se representa con la
letra “P”
- Formula
- Definición
- RESISTENCIA EQUIVALENTE DE
UNA COMBINACIÓN EN PARALELO
- Se dice que una conexión de resistencias es
en paralelo cuando en los extremos de ellas
exístela misma diferencia de potencial.
Cuando dos o más resistencias se conectan
en paralelo, la intensidad de la corriente que
circula entre los extremos de esta conexión es
equivalente a la suma de la corriente que
circula por cada una de las resistencias.
- Se dice que una conexión de resistencias es
en paralelo cuando en los extremos de ellas
exístela misma diferencia de potencial.
Cuando dos o más resistencias se conectan
en paralelo, la intensidad de la corriente que
circula entre los extremos de esta conexión es
equivalente a la suma de la corriente que
circula por cada una de las resistencias.
