ELEMENTOS DE LA ESTRUCTURA
  1. ELEMENTOS VERTICALES

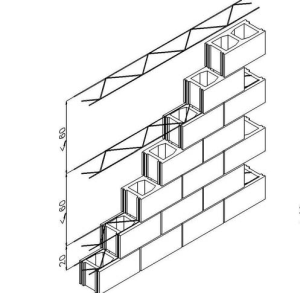

    1. Muros de carga
      1. Muros de contención
        1. Patas

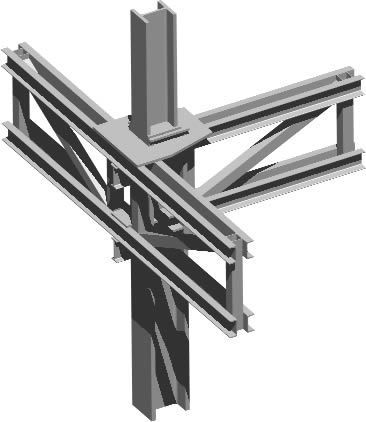

          1. Columna
            1. Pilares
              1. Soporte
                1. estan sometidos a esfuerzos de compresión

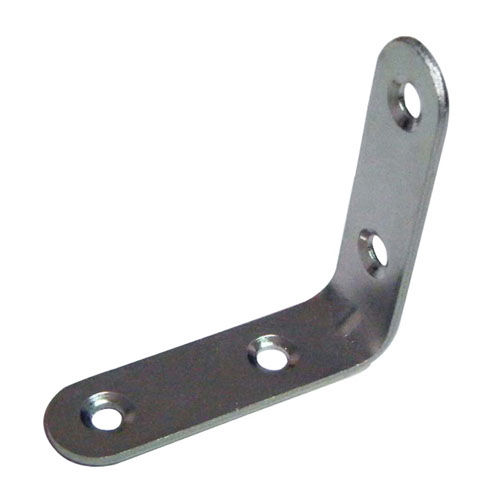

                2. Escuadra
                  1. da una gran sujeción a la vez que refuerza las uniones
                    1. deben ir pegados a la tabla de base y a la estructura
                  2. ELEMENTOS HORIZONTALES
                    1. Vigas
                      1. soportan esfuerzos de flexión
                        1. el material más utilizado es el hormigón armando
                          1. dentro de una estructura de acero para aumentar su resistencia
                            1. el esfuerzo de la tracción lo soporta las barras de acero
                              1. de la compresión lo soporta el hormigon
                        2. Viguetas
                          1. Travesaños en construcción
                            1. Baldas en muebles
                            2. ARCOS
                              1. permite abrir huecos de paso entre pilares
                              2. BÓVEDAS
                                1. entre muros
                                2. CÚPULAS
                                  1. cubrimientos de edificios
                                    1. la clave del éxito en las formas resistentes está en repartir la carga
                                  2. TENSORES O TIRANTES
                                    1. Cables
                                      1. Barras
                                        1. soportan esfuerzos de la tracción
                                          1. sirve para aumentar la estabilidad y resistencia
                                          2. MEJORA DE LAS ESTRUCTURAS
                                            1. Triangulación
                                              1. en los elementos de una estructura aumentas la resistencia

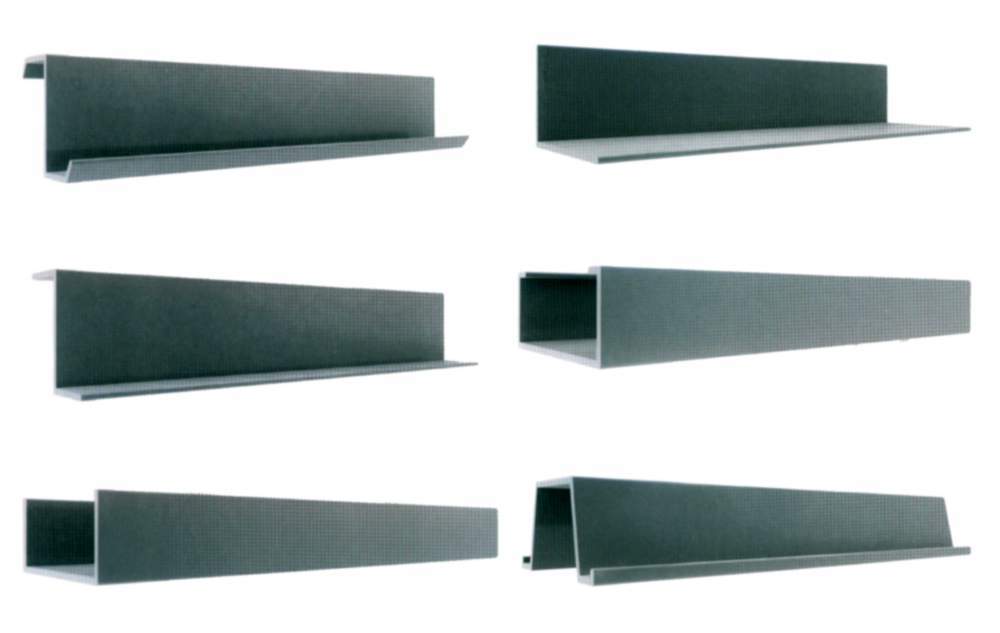

                                              2. Perfiles
                                                1. Abiertos
                                                  1. en forma de U
                                                    1. en forma de T
                                                      1. en forma de L
                                                        1. en forma de H
                                                        2. Cerrados
                                                          1. Cuadrado o rectangular
                                                            1. Triangular
                                                              1. Redondo o cilíndrico
