modelo Jerarquico y de Red
  1. Jerarquico
    1. Es similar al modelo de red en cuanto a las relaciones y datos, ya que estos se representan por medio de registros y sus ligas. La diferencia radica en que están organizados por conjuntos de arboles en lugar de gráficas arbitrarias.
      1. Este tipo de diagrama está formado por dos componentes básicos: • Rectángulos: que representan a los de registros. • Líneas: que representan a los enlaces o ligas entre los registros
        1. Caracteristicas
          1. • El árbol no puede contener ciclos. Las relaciones que existen en la estructura deben ser de tal forma que solo existan relaciones muchos a uno o uno a uno entre un padre y un hijo.
      2. Red
        1. Este modelo se basa en representaciones entre registros por medio de ligas, existen relaciones en las que participan solo dos entidades(binarias ) y relaciones en las que participan más de dos entidades (generales) ya sea con o sin atributo descriptivo en la relación.
          1. La forma de diagramado consta de dos componentes básicos:
            1. Celdas: representan a los campos del registro.
              1. Líneas: representan a los enlaces entre los registros.

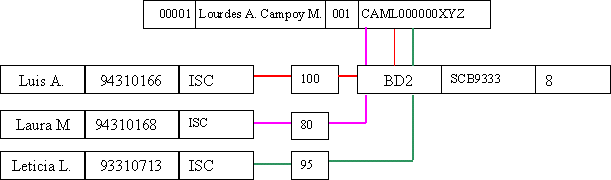

            2. Un diagrama de estructura de datos de red, especifica la estructura lógica global de la base de datos; su representación gráfica se basa en el acomodo de los campos de un registro en un conjunto de celdas que se ligan con otro(s) registro(s), ejemplificaremos esto de la siguiente manera:
