Aspectos básicos para
evaluar y recibir la instalación del
cable de fibra óptica

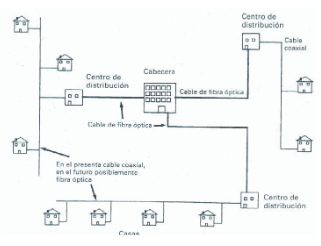

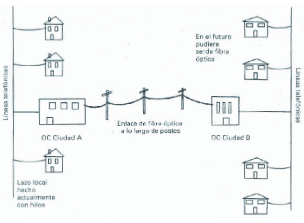

- Atenuación y pérdidas totales En las figuras siguientes se muestran dos tipos de in stalaciones
externas típicas en una red de telecomunicaciones por fibra ó ptica
- DISPOSITIVOS DE MEDICION DE INSTALACIÒN FIBRA OPTICA

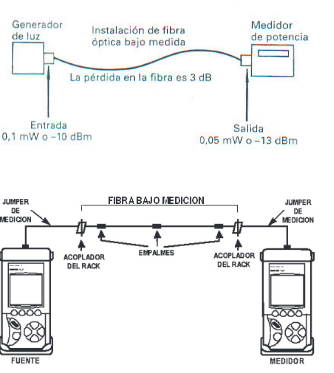

- Medición con generador y medidor de potencia
óptica Se puede decir que la diferencia entre la
potencia de entrada a la fibra y la potencia de salida
de la fibra da la atenuación o pé rdida total del
enlace, tal como se muestra en la siguiente figura
- Medición con generador y medidor de potencia
óptica Se puede decir que la diferencia entre la
potencia de entrada a la fibra y la potencia de salida
de la fibra da la atenuación o pé rdida total del
enlace, tal como se muestra en la siguiente figura
- DISPOSITIVOS DE MEDICION DE INSTALACIÒN FIBRA OPTICA

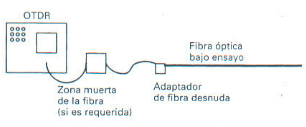

- Medición con reflectómetro óptico OTDR Esta
medición arroja una curva en pantalla, con el
eje X en distancia y el eje Y en atenuación.
- refelctometro
- El OTDR envía un pulso de luz por
la fibra, el cual se refleja en el
punto de la falla o en el final de la
fibra, y luego retorna al OTDR; este
tiempo total lo mide el OTDR.
- refelctometro
- Verificación de la instalación y registros
Aunque este tema hace parte de la
interventoría de la obra civil, se mencionan
algunas generalidades para la verificació n
del tendido del cable de fibra óptica, tales
como la revisión de las cámaras, zanjas y
obras civiles conexas, ductos, rellenos
realizados, compa ctación de los mismos,
ubicación de la fibra, empalmes y
manguitos, cajita s y distribuidores ópticos,
de acuerdo con los planos o diseño del
proy ecto.
- Verificar que el recorrido del cable esté de acuer do con los planos - Que el
cable esté debidamente protegido en el cruce de vías y calles de alto tráfico,
igualmente debajo de puentes u otras estructuras. - Que en los tramos
aéreos esté debidamente instalado y soportado en presencia de redes
eléctricas, telefónicas y otras. - Que las zanjas hayan sido rellenadas con el
material a decuado - Que la compactación del relleno cumpla con las normas
exigidas - Que se hayan dejado las debidas reservas de cable e n cada
cámara - Que se haya instalado y enterrado en todo el reco rrido la cinta de
color fosforescente con los datos pertinentes para señalizar la presencia de
fo.
- Verificar que el recorrido del cable esté de acuer do con los planos - Que el
cable esté debidamente protegido en el cruce de vías y calles de alto tráfico,
igualmente debajo de puentes u otras estructuras. - Que en los tramos
aéreos esté debidamente instalado y soportado en presencia de redes
eléctricas, telefónicas y otras. - Que las zanjas hayan sido rellenadas con el
material a decuado - Que la compactación del relleno cumpla con las normas
exigidas - Que se hayan dejado las debidas reservas de cable e n cada
cámara - Que se haya instalado y enterrado en todo el reco rrido la cinta de
color fosforescente con los datos pertinentes para señalizar la presencia de
fo.
