INSTRUMENTOS DE MEDICIÓN DE VARIABLES FÍSICAS.
Instrumentos de presión
Tipos de presión
P. Absoluta
P. Atmosférica
P. Manométrica
P. de Vacío
Unidades de presión
Pascal
Bar
PSI
Mécanicos

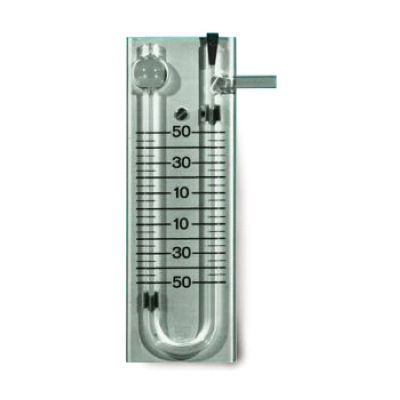

Manómetro de tubo en U
Manómetro de pozo
Manómetro de tubo inclinado
Elementos elásticos
Se deforman por la presión interna del fluido
Tubo Bourdon
C
Helice
Torsión
Diafragma
Fuelle
Electromecánicos
Sensor de tipo resistivo
Sensor inductivo
Sensor capacitivo
Instrumentos de nivel
De líquidos
Medición directa
Medidor de sonda
Medidor de cinta y plomada
Medidor de nivel de cristal
Medidor de flotante
Medición de presión hidrostática o fuerza
Medidor manométrico
Medidor de membrana
Medidor de burbujeo
Medidor de presión diferencial de diafragma
Medidor por desplazamiento
Medición de características eléctricas del líquido

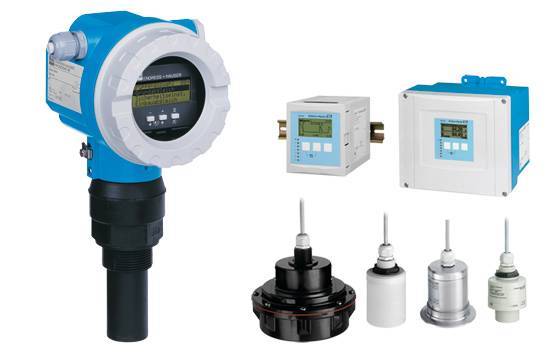

Ultrasónico
Capacitivo
Conductivo
De solidos
Puntos fijos
Diafragma
Varilla flexible
Continuos
Peso móvil
Ultrasónico
Instrumentos de temperatura
Termómetro
De vidrio
Bimetalico

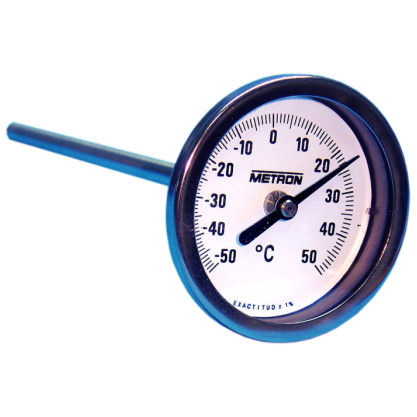

De bulbo y capilar
Termistores
Termopar
Pirómetro
Termohidrógrafo
Instrumentos de caudal

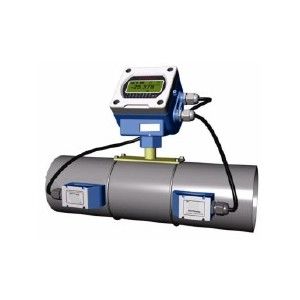

Ultrasónico
Másico
De disco nutante
Electromagnético
De ruedas ovaladas
Para pequeños caudales
Rotámetros
Caudales bajos
Rotámetro metálico para grandes caudales
Líquidos
Gases
Vapor
Midiendo torbellinos

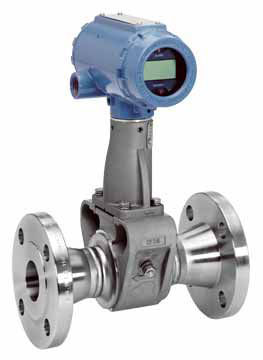

Vortex
Líquidos livianos
A turbina
Signet
Caudales pequeños
Axial
Bajo costo
Líquidos
De presión
Líquidos livianos
Gases
