Instalações de sistemas eletrônicos

Cap. 7 - Instalação de sistemas eletrônicos
1. PROCEDIMENTOS DE ROTINA DE TRABALHO: Documentos que instruem o instalador sobre como realizar seu trabalho.

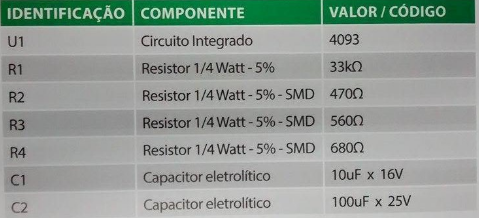

  1. Lista contendo a identificação dos componentes e suas características.

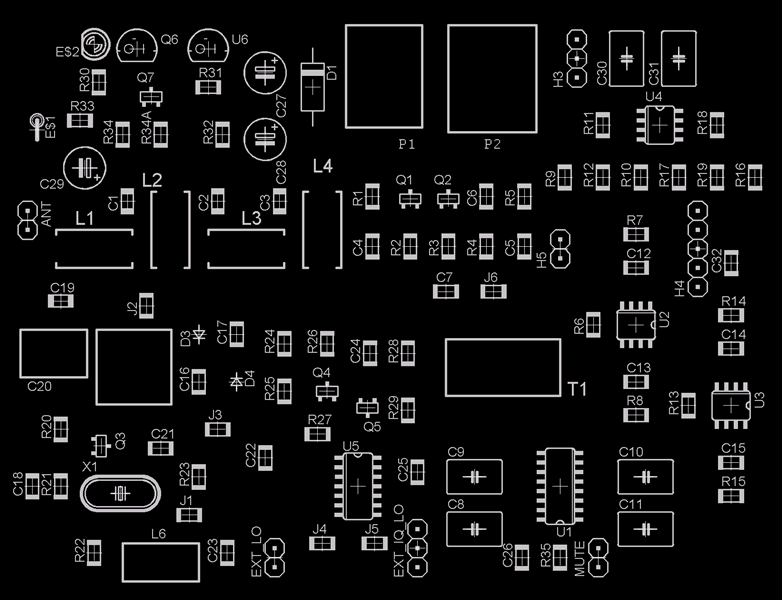

  2. Encaixe dos componentes com a ajuda da máscara de componentes
2. CONEXÕES ENTRE DISPOSITIVOS
  1. A conexão de um dispositivo a outro pode ser feita por meio de encaixe ou por fios. Se for por fios, pode haver conectores ou bornes para fixação.
  2. Diagrama de conexão: Auxiliador na instalação de um dispositivo
  3. Tipos de conexões
    1. Chicote com conector
    2. Flat cables( trilhas condutoras dispostas dentro de uma fita)
    3. Flat cables com conector (diversos fios presos uns aos outros em paralelo)
Cap. 8 - Equipamentos e instrumentos
1. Fonte de tensão
  1. Grandezas elétricas que a constituem
    1. Tensão de entrada: Valor da tomada de tensão que você usará para ligar o cabo de alimentação de uma fonte.
    2. Tensão de saída: É o valor da tensão nos bornes de saída da fonte.
    3. Capacidade de corrente: É o valor máximo de corrente que uma fonte pode fornecer a um circuito.
  2. Painel traseiro
    1. Chave seletora: Ajustar o equipamento conforme a tensão que saí da tomada.
    2. Conector de entrada: Onde é inserido o cabo que conecta a fonte à rede elétrica para a alimentação da fonte na tomada de 110v ou 220v.
    3. Porta fusível: Suporte que serve para adicionar o fusível de proteção da fonte.
      Annotations:
      - Dispositivo de proteção, geralmente constituído de um condutor alojado em uma cápsula de vidro, colocado em um circuito elétrico. Tem como objetivo principal interromper a corrente elétrica que ultrapassou o limite especificado para o funcionamento da fonte de tensão.
  3. Painel frontal
    1. Tecla liga/desliga
    2. LEDs indicadores
    3. Bornes de saída
    4. Teclas de comando de operação
    5. Ajuste de tensão de saída
    6. Ajuste de corrente de saída
    7. Display
2. Gerador de funções
  1. Painel traseiro
  2. Painel frontal
    1. Display de frequência
    2. Display de tensão
    3. Ajuste de frequência
    4. Ajuste de tensão
    5. Ajuste de ciclo
    6. Formas de onda
    7. Multiplicador de frequência
    8. Divisores de amplitude
    9. Inicialização
    10. Reinicialização
    11. Borne de saída
  3. É um equipamento capaz de fornecer sinais elétricos com diversas formas de onda.
3. Osciloscópio analógico
  1. Características básicas: tensão máxima, frequência máxima, quantidade de canais e impedância de entrada.
  2. Painel traseiro
  3. Painel frontal
    1. Chave liga/desliga
    2. Controle de intensidade
    3. Foco
    4. Canais
    5. Posição horizontal
    6. Posição vertical
    7. Rotação do traço
    8. Varredura horizontal
    9. Varredura vertical
    10. Trigger
    11. Mode
    12. Tipo de entrada
4. Osciloscópio digital
  1. Características: Tensão máxima, impedância de entrada,quantidade de canais, taxa de amostragem, quantidade de memória,resolução vertical.
  2. Painel traseiro
  3. Painel frontal
    1. Save/Recall
    2. Utility
    3. Measure
    4. Cursor
    5. Acquire
    6. Display
    7. Help
    8. Default setup
    9. Autoset
    10. Run/Stop
    11. Single/Seq
    12. Print
    13. Action button menu boxes
  4. É um equipamento útil no teste de circuitos eletrônicos e na observação de variações de tensão
Cap. 9 - Validação da instalação de sistemas eletrônicos
1. Comissionamento
  1. É o nome dado ao procedimento de testes como um todo.
  2. Passo a passo do comissionamento:
    1. Medições e ajustes
    2. Funcionamento de acordo com o projeto
    3. Identificação e correção de possíveis falhas
      1. Plugs e conectores
      2. Posição e polaridade dos componentes
      3. Qualidade da solda
      4. Integridade da PCI
2. Relatórios
