El Microscopio
- TIPOS
- Opticos como:

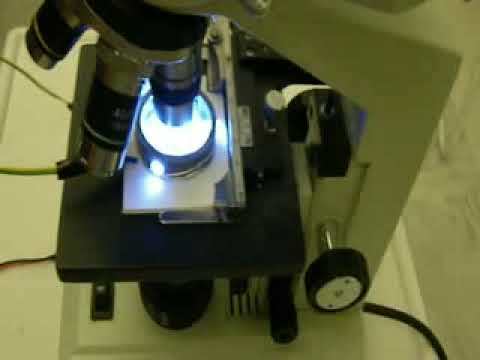

- Compuesto
- Caracteristicas
- Visión en un solo campo
- Poder de aumento
máximo hasta de 1000x.
- Tiene mas de un lente
objetivo
- Son especiales para examinar objetos
transparentes, o cortados en láminas
tan finas que se transparentan
- Son especiales para examinar objetos
transparentes, o cortados en láminas
tan finas que se transparentan
- Tiene mas de un lente
objetivo
- Poder de aumento
máximo hasta de 1000x.
- Visión en un solo campo
- Caracteristicas

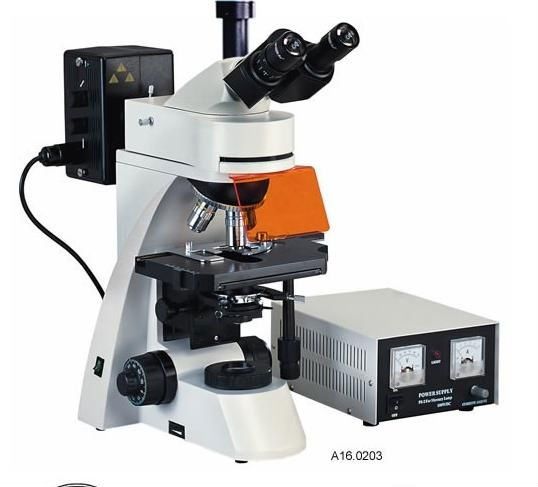

- Fluorescente
- utiliza fluorescencia y
fosforescencia para ver
las pruebas y sus
propiedades.
- utiliza fluorescencia y
fosforescencia para ver
las pruebas y sus
propiedades.

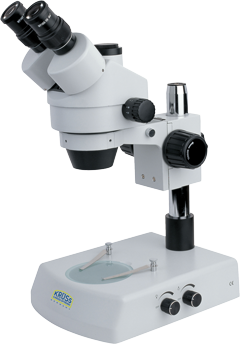

- Estéreoscopio
- Caracteristicas
- Utilizado para una
visión tridimensional.
- Poder de aumento
aumento entre 6.3 y
25X
- Visión a traves
de dos lentes
- Son muy utiles
en el campo de
la salud
- Son muy utiles
en el campo de
la salud
- Visión a traves
de dos lentes
- Poder de aumento
aumento entre 6.3 y
25X
- Utilizado para una
visión tridimensional.
- Caracteristicas
- Compuesto

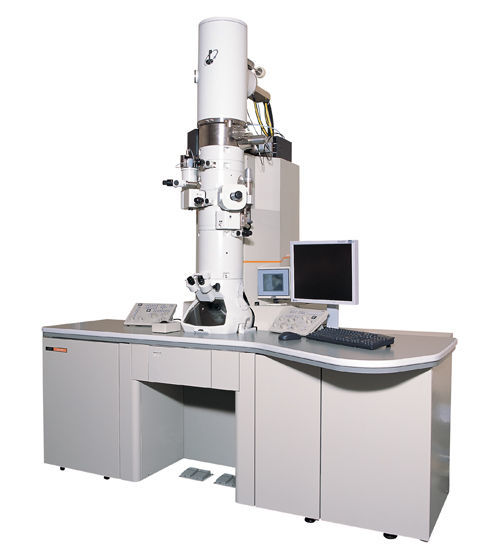

- Electronicos
- Pueden ser de
transmision o de
barrido
- Son uno de los más
avanzados, son utilizados
para iluminar las
partículas más pequeñas.
- Se utilizan electrones en vez
de rayos de luz, y como
lentes funcionan unos
electroimanes
- Por la naturaleza
de este instrumento sólo
pueden examinarse
objetos muy delgados
- Para preparar
muestras se necesitan
técnicas especiales
- Cortes ultrafinos
- A través de Fijación
y deshidratación
- Microorganismos
muertos
- Por lo tanto este tipo de microscopio
no permite preparaciones In vivo
- Por lo tanto este tipo de microscopio
no permite preparaciones In vivo
- Microorganismos
muertos
- A través de Fijación
y deshidratación
- Cortes ultrafinos
- Para preparar
muestras se necesitan
técnicas especiales
- Por la naturaleza
de este instrumento sólo
pueden examinarse
objetos muy delgados
- Se utilizan electrones en vez
de rayos de luz, y como
lentes funcionan unos
electroimanes
- Son uno de los más
avanzados, son utilizados
para iluminar las
partículas más pequeñas.
- Pueden ser de
transmision o de
barrido
- Opticos como:
- PARTES
- PARTE MECANICA
- Pie
- Base del
microscopio y en él se
encuentra la fuente de
iluminación
- Base del
microscopio y en él se
encuentra la fuente de
iluminación
- Platina
- superficie sobre la
que se colocan las
preparaciones.
- superficie sobre la
que se colocan las
preparaciones.
- Tubo
- cilindro hueco que forma
el cuerpo del microscopio.
- cilindro hueco que forma
el cuerpo del microscopio.
- Revolver
- Sistema que porta
los objetivos , y que
rota para poder
utilizar uno u otro
- Sistema que porta
los objetivos , y que
rota para poder
utilizar uno u otro
- Brazo
- Sujeta el tubo, la
platina y los
tornillos de enfoque
- Sujeta el tubo, la
platina y los
tornillos de enfoque

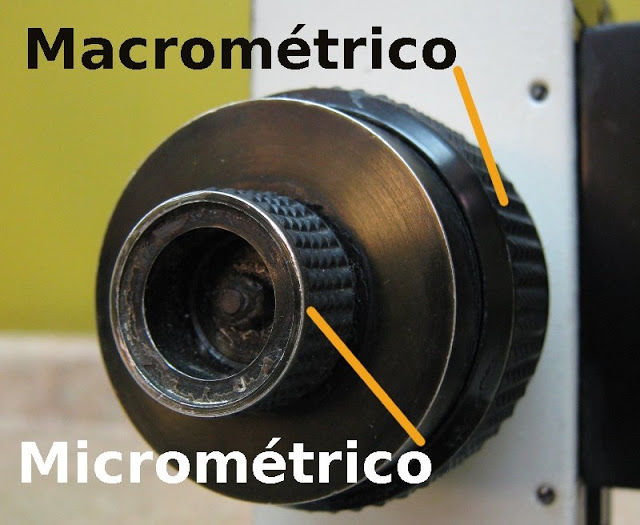

- Tonillos Macro y Micro
- Tornillos de enfoque,
mueven la platina o el
tubo hacia arriba y hacia
abajo
- Tornillos de enfoque,
mueven la platina o el
tubo hacia arriba y hacia
abajo
- Pie
- PARTE ÓPTICA

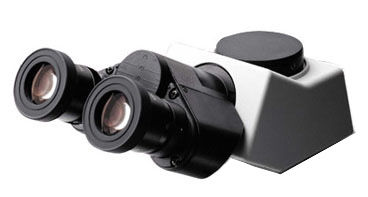

- Oculares
- Sistemas de lentes
más cercanos al ojo
del observador
- Sistemas de lentes
más cercanos al ojo
del observador

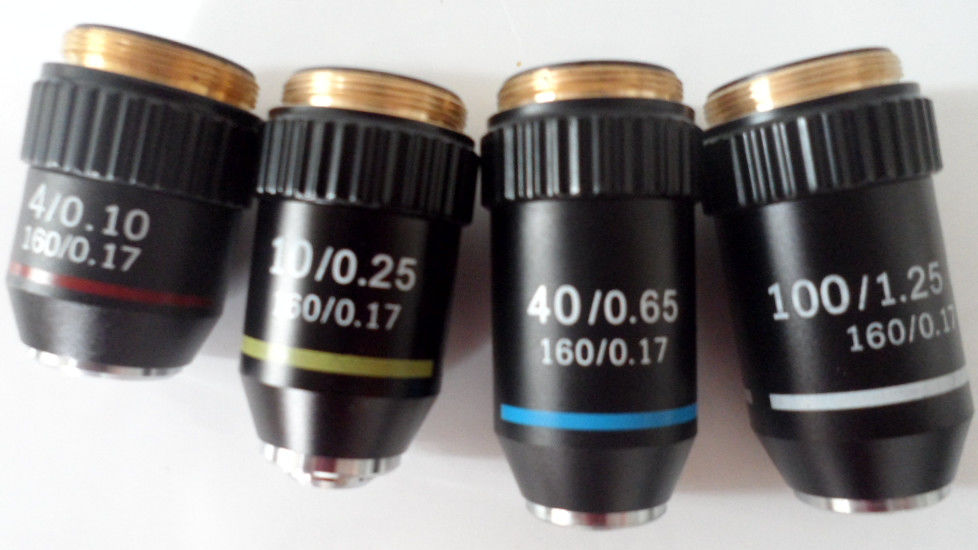

- Objetivos
- Sistemas de lentes
convergentes que se
acoplan en la parte inferior
del tubo
- Sistemas de lentes
convergentes que se
acoplan en la parte inferior
del tubo

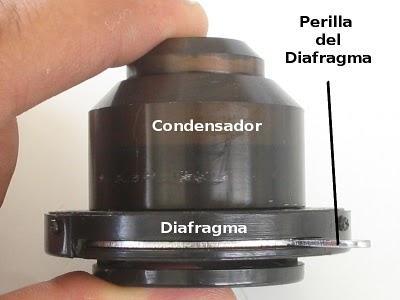

- Condensador
- lentes convergentes, capta
los rayos de luz y los
concentra sobre la
preparación, proporciona
mayor o menor contraste.
- lentes convergentes, capta
los rayos de luz y los
concentra sobre la
preparación, proporciona
mayor o menor contraste.
- Fuente de Iluminacion
- Está constituido por una lámpara
halógena de bajo voltaje (12V)
situada en el pie del microscopio.
- Está constituido por una lámpara
halógena de bajo voltaje (12V)
situada en el pie del microscopio.

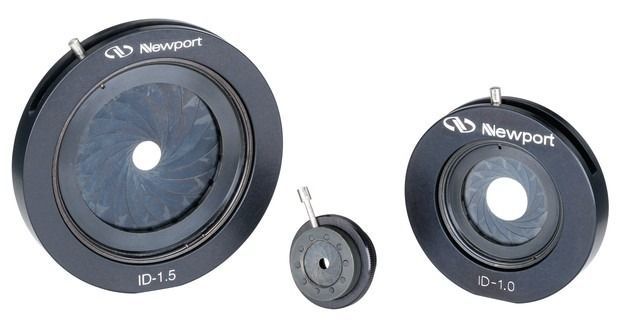

- Diagrama o Iris
- es un disco giratorio que se puede
ajustar para permitir que pase más o
menos luz con el fin de proporcionar
una iluminación adecuada a la
muestra.
- es un disco giratorio que se puede
ajustar para permitir que pase más o
menos luz con el fin de proporcionar
una iluminación adecuada a la
muestra.
- Transformador
- Ya que el voltaje de la bombilla es
menor que el de la red, es
necesario para enchufar el
microscopio
- Ya que el voltaje de la bombilla es
menor que el de la red, es
necesario para enchufar el
microscopio
- Oculares
- PARTE MECANICA
- HISTORIA
- Zacharias J.Construye
primer
microscopio
Siglo XVI
- Leewenhoeck
- Mejora la técnica
del pulido de
lentes
- Permite describir
protozoos y
bacterias.
- Permite describir
protozoos y
bacterias.
- Mejora la técnica
del pulido de
lentes
- Leewenhoeck
- Zacharias J.Construye
primer
microscopio
Siglo XVI
- ABERRACIONES OPTICAS
- consecuencia de las leyes de la
refracción-reflexión de la luz
- Esférica
- Los rayos que pasan cerca del
centro del lente son refractados a
un menor grado que las ondas
pasando a través de la periferia del
lente
- Los rayos que pasan cerca del
centro del lente son refractados a
un menor grado que las ondas
pasando a través de la periferia del
lente

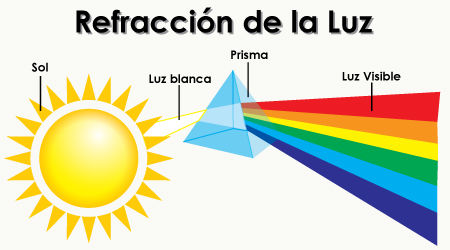

- Cromatica
- La luz no es monocromática, Los distintos
colores de la luz tienen distintas velocidades
dentro del material de las lentes y por lo
tanto distinto índice de refracción
- Cada color tiene un foco
distinto y experimenta una
desviación distinta. Esto hace
que la imagen no se forme en
un único punto y aparece una
distorsión.
- Cada color tiene un foco
distinto y experimenta una
desviación distinta. Esto hace
que la imagen no se forme en
un único punto y aparece una
distorsión.
- La luz no es monocromática, Los distintos
colores de la luz tienen distintas velocidades
dentro del material de las lentes y por lo
tanto distinto índice de refracción
- Esférica
- consecuencia de las leyes de la
refracción-reflexión de la luz
- PREPARACIONES
- Fijación y Teñido
- Esta trabaja con los
microorganismos ya muertos
- Metodos

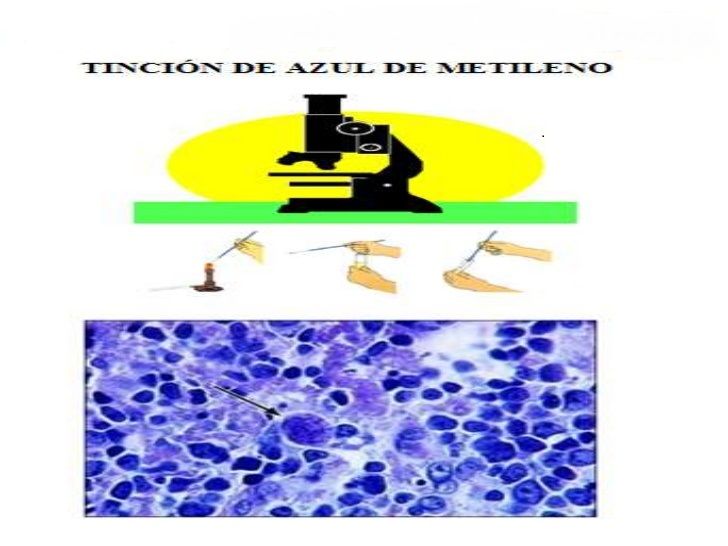

- Tinción Simple

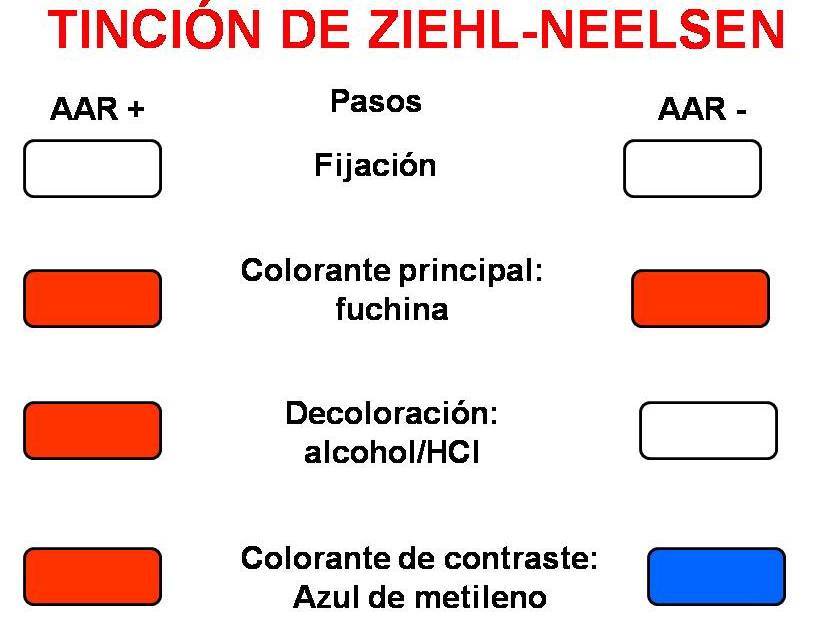

- Tinción de Ziehl-Neelsen

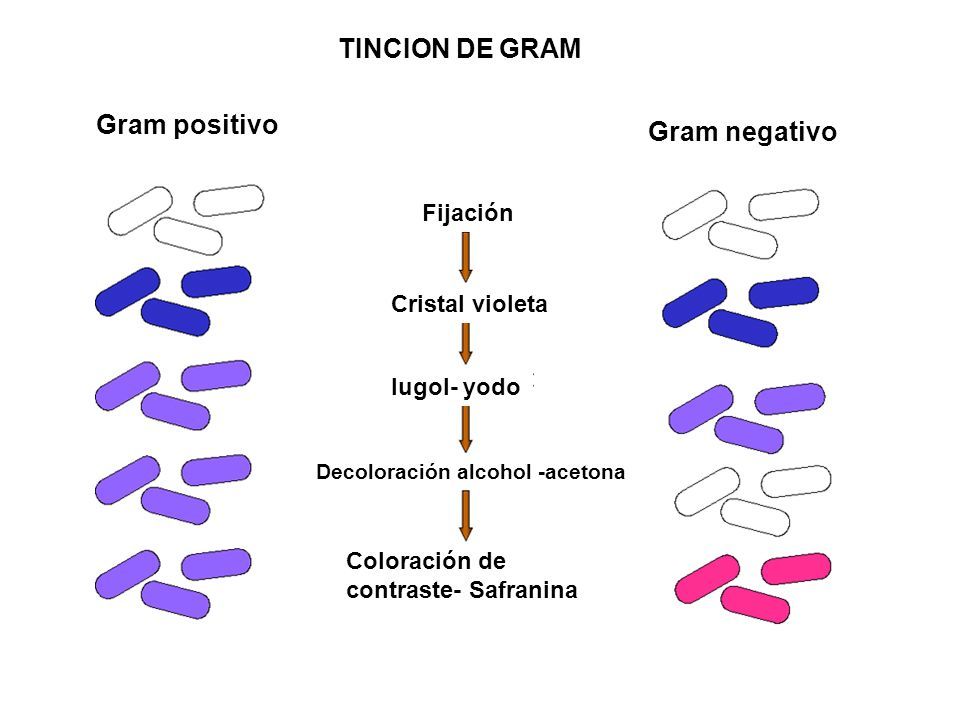

- Tinción de Gram
- Tinción Simple
- Metodos
- Esta trabaja con los
microorganismos ya muertos
- Frescas-In vivo
- Permiten visualizar los microorganismos
estando vivos.
- Permiten visualizar los microorganismos
estando vivos.
- Medios de Inmersión
- Potencia de resolución
- Indice de refracción
mayor de uno

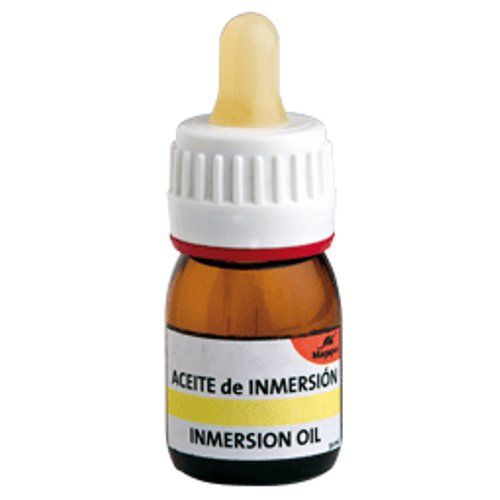

- Aceite
- Elimina la desviación de los rayos de luz y se
aumenta considerablemente la eficacia de los
objetivos de microscopios.
- Elimina la desviación de los rayos de luz y se
aumenta considerablemente la eficacia de los
objetivos de microscopios.
- Agua
- Glicerol
- Aceite
- Indice de refracción
mayor de uno
- Potencia de resolución
- Fijación y Teñido
