1. También denominado ecuación de Bernoulli o Trinomio de Bernoulli

   • Describe el comportamiento de un fluido en reposo moviéndose a lo largo de una corriente de agua.
     • expresa que en un fluido ideal (sin viscosidad ni rozamiento) en régimen de circulación por un conducto cerrado, la energía que posee el fluido permanece constante a lo largo de su recorrido.
       • La energía de un fluido en cualquier momento consta de tres componentes:
         • Potencial gravitacional: es la energía debido a la altitud que un fluido posea.
         • Energía de flujo: es la energía que un fluido contiene debido a la presión que posee.
         • Cinética: es la energía debida a la velocidad que posea el fluido.

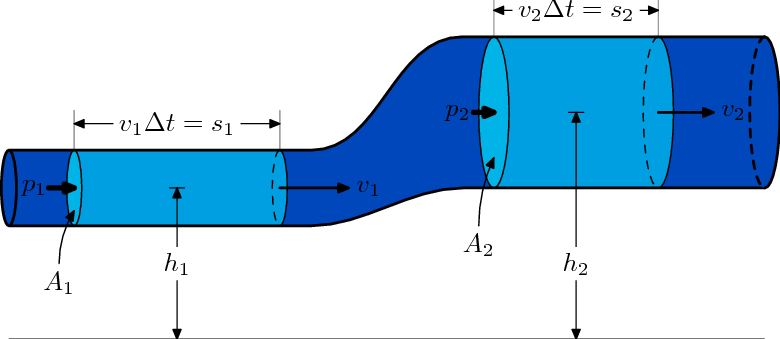

       • La siguiente ecuación conocida como “Ecuación de Bernoulli” (Trinomio de Bernoulli) consta de estos mismos términos.
         • • donde :
             • V = velocidad del fluido en la sección considerada.
             • \rho = densidad del fluido.
             • P = presión a lo largo de la línea de corriente.
             • g = aceleración gravitatoria
             • z = altura en la dirección de la gravedad desde una cota de referencia.
         • Para aplicar la ecuación se deben realizar los siguientes supuestos:
           • Viscosidad (fricción interna) = 0 Es decir, se considera que la línea de corriente sobre la cual se aplica se encuentra en una zona ‘no viscosa’ del fluido.
           • Caudal constante
           • Flujo incompresible, donde ρ es constante.
           • La ecuación se aplica a lo largo de una línea de corriente o en un flujo rotacional
           • El teorema de Bernoulli es una aplicación directa del principio de conservación de energía.

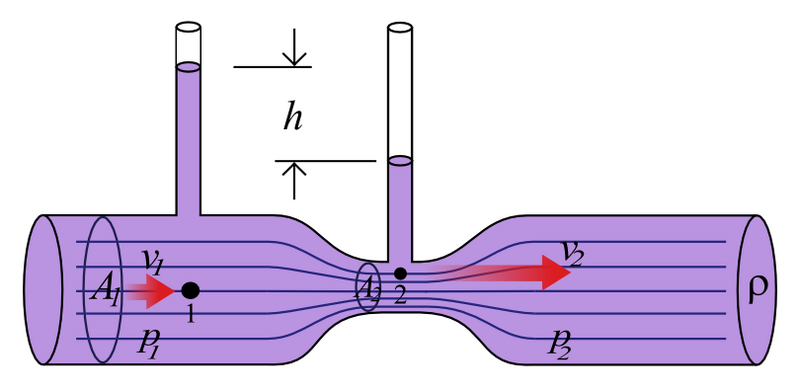

             • Un ejemplo de aplicación del principio lo encontramos en el flujo de agua en una tubería de sección variable.
               • • Cuando el fluido se mueve hacia la derecha, la velocidad en el punto 2 es mayor que en el punto 1(ecuación de continuidad), por lo que la presión en 2 será menor que en 1, (ecuación de Bernouilli) la caída de presión determinan las diferencias de altura en las columnas h.

2. tuberias
