Micrómetros
- El micrómetro fue inventado por
James Watt en 1772, cuyo concepto es
medir un objeto utilizando una rosca
de tornillo.
- El micrometro es un dispositivo que mide el
desplazamiento del husillo cuando este es
movido mediante giro de un tornillo, lo que
convierte el movimiento giratorio del tambor
en el movimiento lineal del husillo.

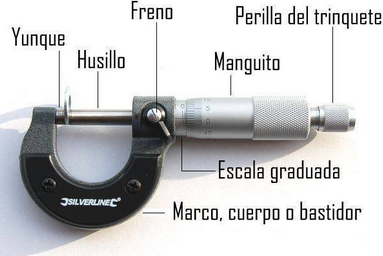

- Partes del micrometro
- Partes del micrometro
- El micrometro es un dispositivo que mide el
desplazamiento del husillo cuando este es
movido mediante giro de un tornillo, lo que
convierte el movimiento giratorio del tambor
en el movimiento lineal del husillo.
- Lectura del micrómetro
- Micrómetro estándar en
milimetros:

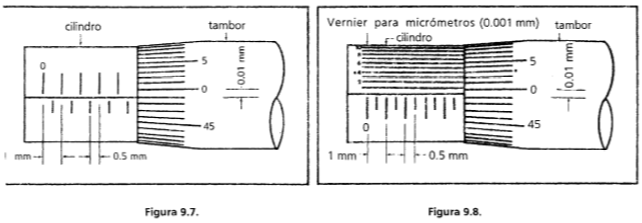

- Para lecturas en centésimas de mm se toma la lectura de
0.5 mm del cilindro + 0.01 mm del tambor. Figura 9.7
- Para lecturas en milésimas de mm se toma la lectura de
0.5 mm del cilindro + 0.01 mm del tambor + 0.001 mm de
la parte superior del cilindro. Figura 9.8
- Para lecturas en milésimas de mm se toma la lectura de
0.5 mm del cilindro + 0.01 mm del tambor + 0.001 mm de
la parte superior del cilindro. Figura 9.8
- Para lecturas en centésimas de mm se toma la lectura de
0.5 mm del cilindro + 0.01 mm del tambor. Figura 9.7
- Micrómetro en
pulgadas:

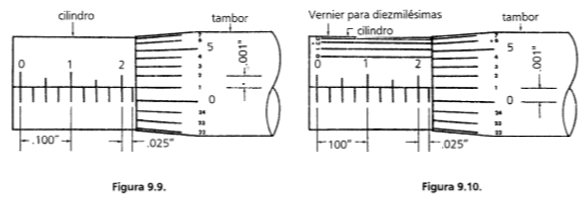

- Para lecturas en milésimas de pulgada se toma la lectura de
.025 in del cilindro + 0.001 in del tambor. Figura 9.9
- Para lecturas en diezmilésimas de pulgada se toma la lectura de
0.025 in del cilindro + 0.001 in del tambor + 0.0001 in de la parte
superior del cilindro. Figura 9.10
- Para lecturas en diezmilésimas de pulgada se toma la lectura de
0.025 in del cilindro + 0.001 in del tambor + 0.0001 in de la parte
superior del cilindro. Figura 9.10
- Para lecturas en milésimas de pulgada se toma la lectura de
.025 in del cilindro + 0.001 in del tambor. Figura 9.9
- Micrómetro estándar en
milimetros:
- Otros micrómetros:

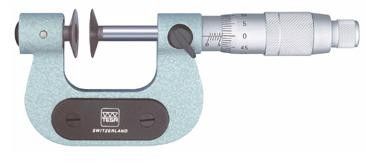

- De exteriores

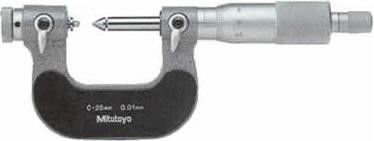

- De roscas

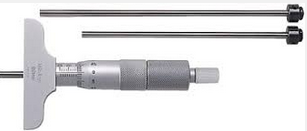

- De profundidades

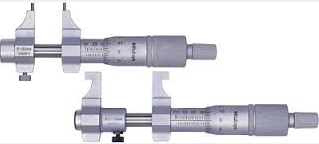

- De interiores
- De exteriores
