UNIDAD II- DIBUJO PROYECTIVO

Description

dibujo y vistas
aldays-26
Mind Map by aldays-26, updated more than 1 year ago
aldays-26
Created by aldays-26 over 8 years ago
15
0

Resource summary

UNIDAD II- DIBUJO PROYECTIVO
  1. FUNDAMENTOS CAD
    1. Área de trabajo: Dibujos 2D Y 3D
      1. Introducción de datos
        1. Selección de elementos
          1. Dibujo: Técnica que se utiliza para recopilar información de la persona y medir formación de conceptos,
            1. Edición del dibujo
              1. Administración del dibujo
                1. Texto
                  1. Dimensionamiento
    2. PRINCIPIOS GENERALES DE REPRESENTACION DE REPRESENTACIÓN
      1. Area de trabajo
        1. Introduccion de datos

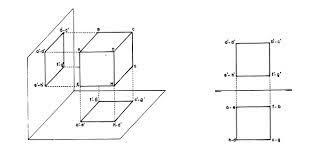

          1. vistas
            1. - Superior, - Frontal, - Lateral
              1. Lineas
                1. Gruesa,fina, A mano alzada,con zigzag, Gruesa de trazos, Fina de trazos, Fina de trazos y puntos
                  1. Secciones
                    1. - Secciones achuradas para mostrar areas o secciones, - Secciones delgadas para mostrarlas totalment negras
                      1. NTC 1777:Esta norma especifica los principios generales de presentación, los cuales se aplicarán a dibujos técnicos, siguiendo los métodos de proyección ortográfica.
            2. SISTEMAS DE REPRESENTACION
              1. Axonometria: Sistema de representación gráfica, consiste en representar elementos geométricos o volúmenes en un plano, mediante proyección paralela o cilíndrica, referida a tres ejes ortogonales, de tal forma que conserven sus proporciones en cada una de las tres direcciones del espacio: altura, anchura y longitud.
                1. NTC 1957: Esta norma especifica los símbolos gráficos e indicaciones adicionales que se deben emplear en los dibujos técnicos para indicar la textura de las superficies. No se deben tomar como reglas para la elección de parámetros de rugosidad superficial adecuados.
                  1. Libro dibujo y diseño de ingenieria
                2. Area de trabajo
                  1. Introduccion de datos
                3. DIMENSIONAMIENTO BASICO
                  1. Lineas de medicion y extension
                    1. Dimensionamientos caracteriticas circulares
                      1. Medicion
                        1. Dimensionamiento de elementos comunes
                          1. Pendientes y remates
                            1. Metodos de dimensionamiento
