Unidad 2
Dibujo
Proyectivo
- 2.1. Fundamentos CAD
- Software CAD Draftsight
- 2.1.1. Área de Trabajo
- No hay límites para
dibujar
- Si hay límites para
imprimir
- No hay límites para
dibujar
- 2.1.2. Introducción de Datos
- Se introducen
mediante coordenadas
- Rectangulares o
cartesianas
- Polares
- Rectangulares o
cartesianas
- Se introducen
mediante coordenadas
- 2.1.3. Selección de Elementos
- Selección de
cruce
- Selección de
ventana
- Selección del
último LAST
- Selección del
anterior
PREVIOUS
- Selección de
cruce
- 2.1.4. Dibujo
- 2.1.5. Edición de
Dibujo
- 2.1.6. Administración del Dibujo
- 2.1.7. Texto
- 2.1.8. Dimensionamiento
- 2.1.1. Área de Trabajo
- Software CAD Draftsight
- 2.4. Dimensionamiento
- Clasificación de las
dimensiones
- Dimensión
Funcional
- Dimensión
no funcional
- Dimensión
auxiliar
- Dimensión
Funcional
- Elementos del
dimensionamiento
- Líneas de proyección, líneas de
dimensión, líneas guías,
terminación de línea de
dimensión, indicación de origen
y dimensión de si misma
- Líneas de proyección, líneas de
dimensión, líneas guías,
terminación de línea de
dimensión, indicación de origen
y dimensión de si misma
- Clases de
tolerancias
- Geométricas
- De forma
- De
orientación
- De
localización
- De
alineación
- Geométricas
- Tolerancias de dimensiones
lineales y angulares
- Clasificación de las
dimensiones
- 2.3. Principios Generales
de Representación
- 2.3.1.Vistas
- Vista de frente,
vista superior,
vista derecha,
vista izquierda,
vista inferior y
vista posterior
- Otras vistas son:
Vistas auxiliares,
vistas parciales y
vistas locales
- Vista de frente,
vista superior,
vista derecha,
vista izquierda,
vista inferior y
vista posterior

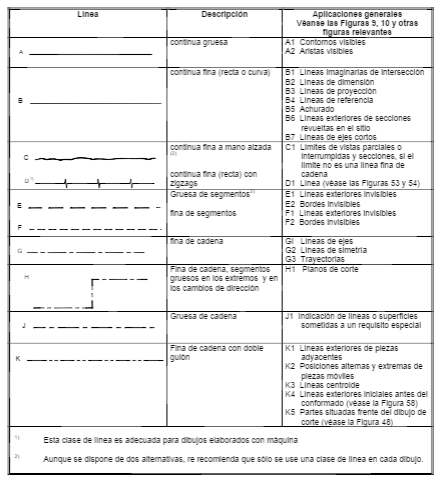

- 2.3.2. Lineas
- Tipos de
líneas
- Tipos de
líneas
- 2.3.3. Secciones
- Secciones
achuradas
- Secciones
delgadas
- Secciones
sobrepuestas
- Medias
secciones
- Secciones
parcial
- Disposición
sucesiva de
secciones
- Secciones
achuradas
- 2.3.4. Otras convensiones
- Piezas
adyacentes
- Intersecciones
- Reales
- Imaginarias
- Representación
simplificada de
intersecciones
- Reales
- Piezas
adyacentes
- 2.3.1.Vistas
- 2.2. Sistemas de
representación
- Representaciones
Ortográficas
- Proyecciones de
tercer ángulo
- Proyecciones de
primer ángulo
- Plantilla de flechas
de referencia
- Representación
ortográfica reflejada
- Proyecciones de
tercer ángulo
- Axonometría
- ISO A-ISO E
- Representaciones
Ortográficas
